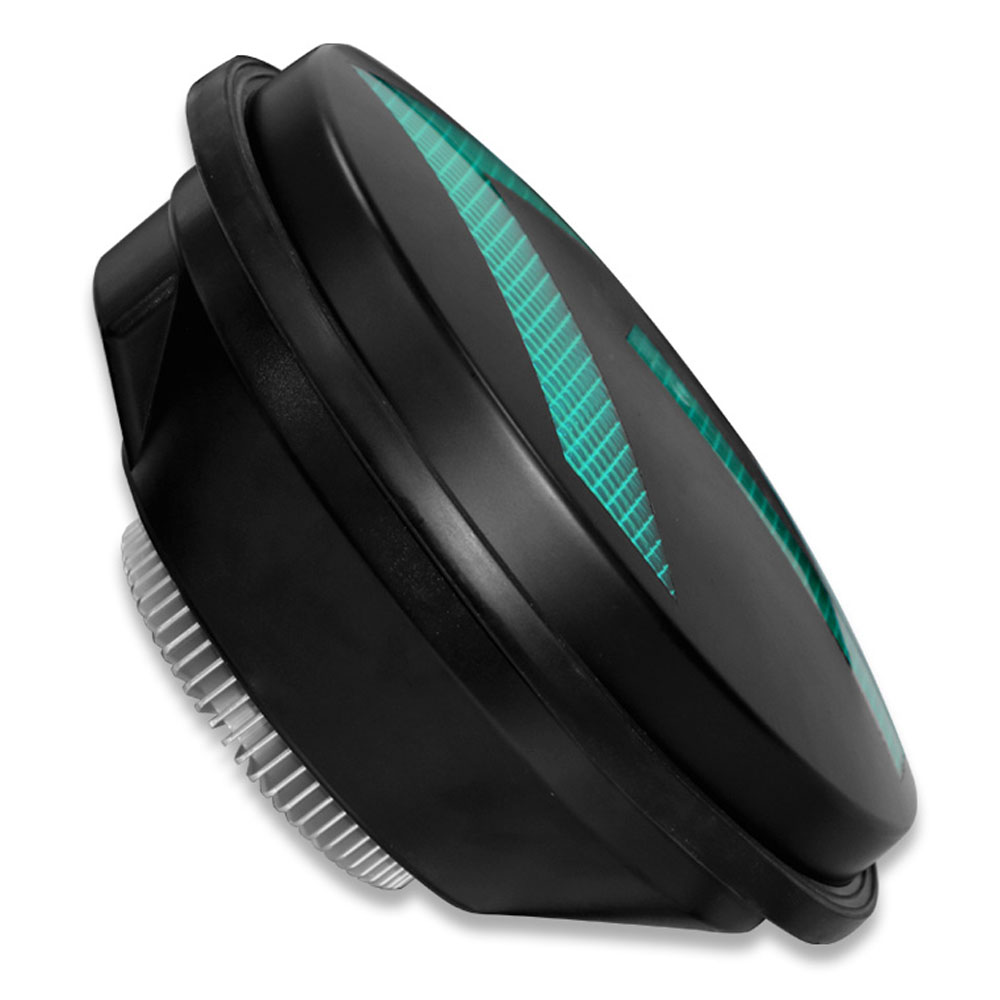

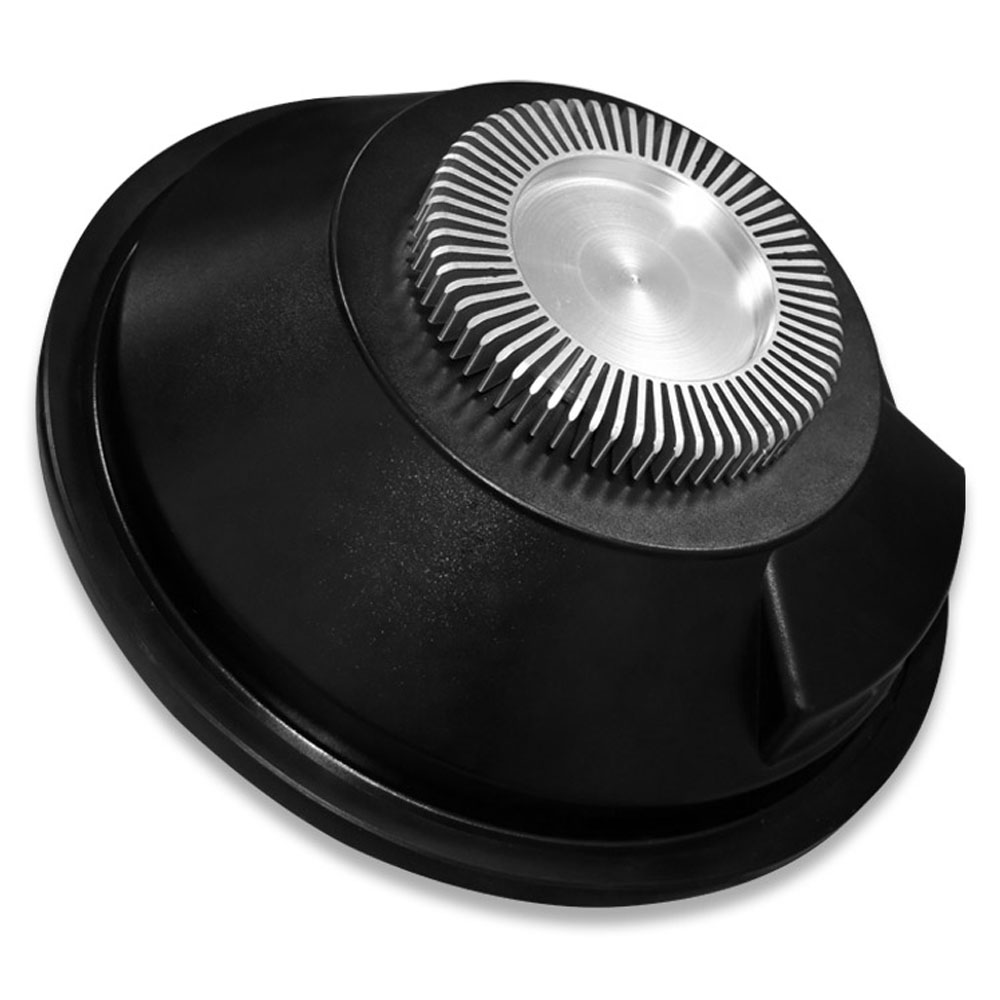

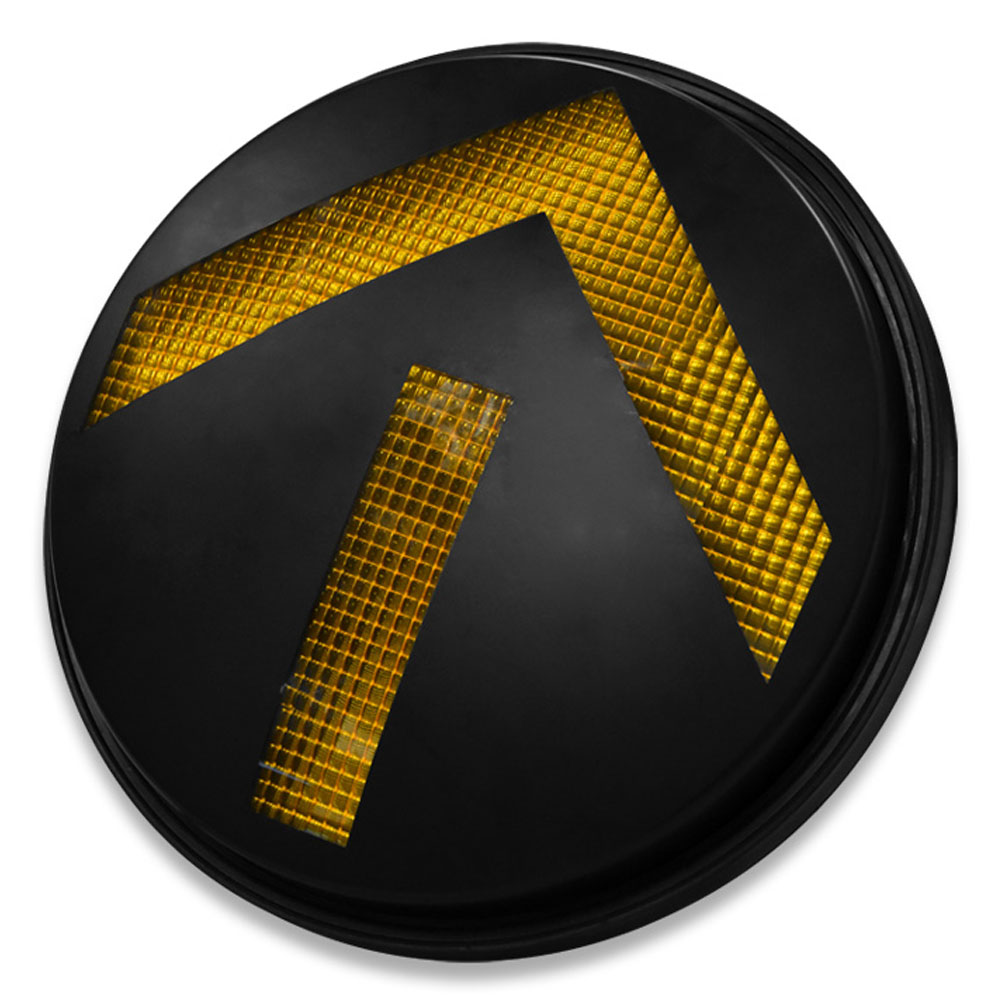

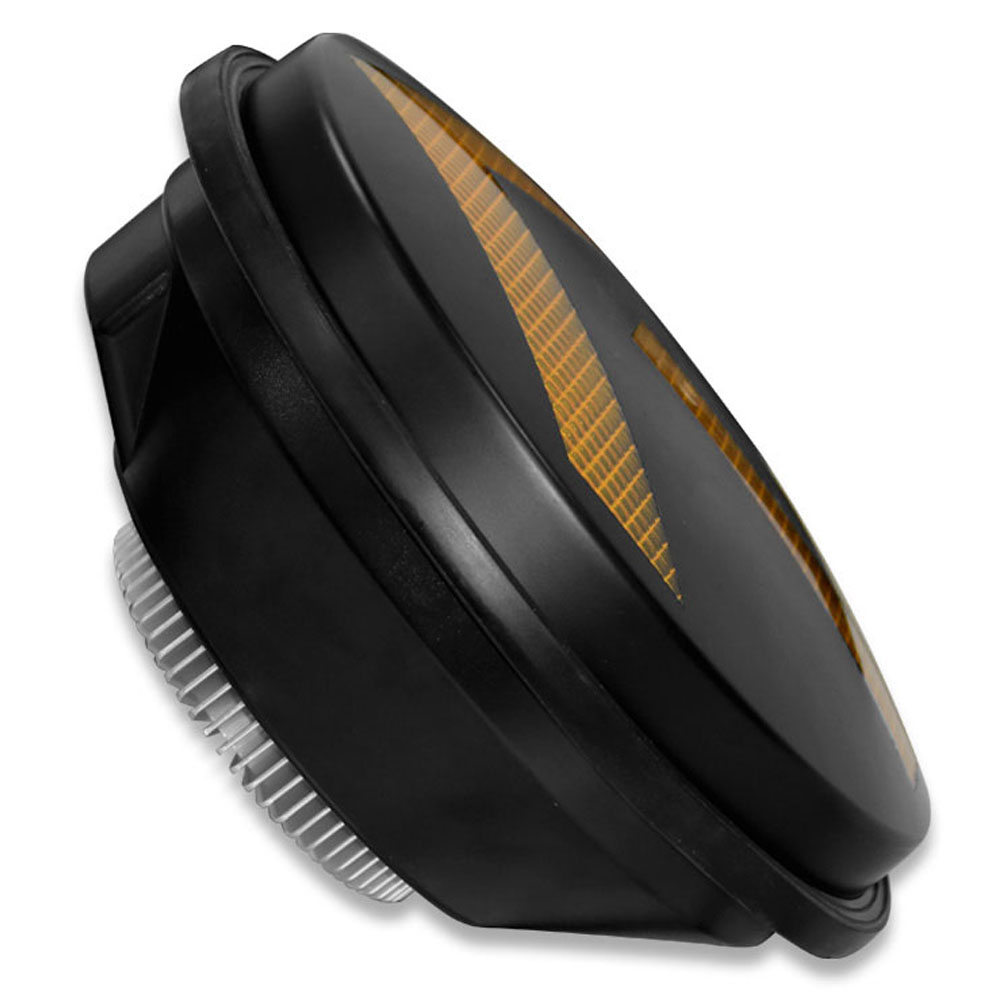

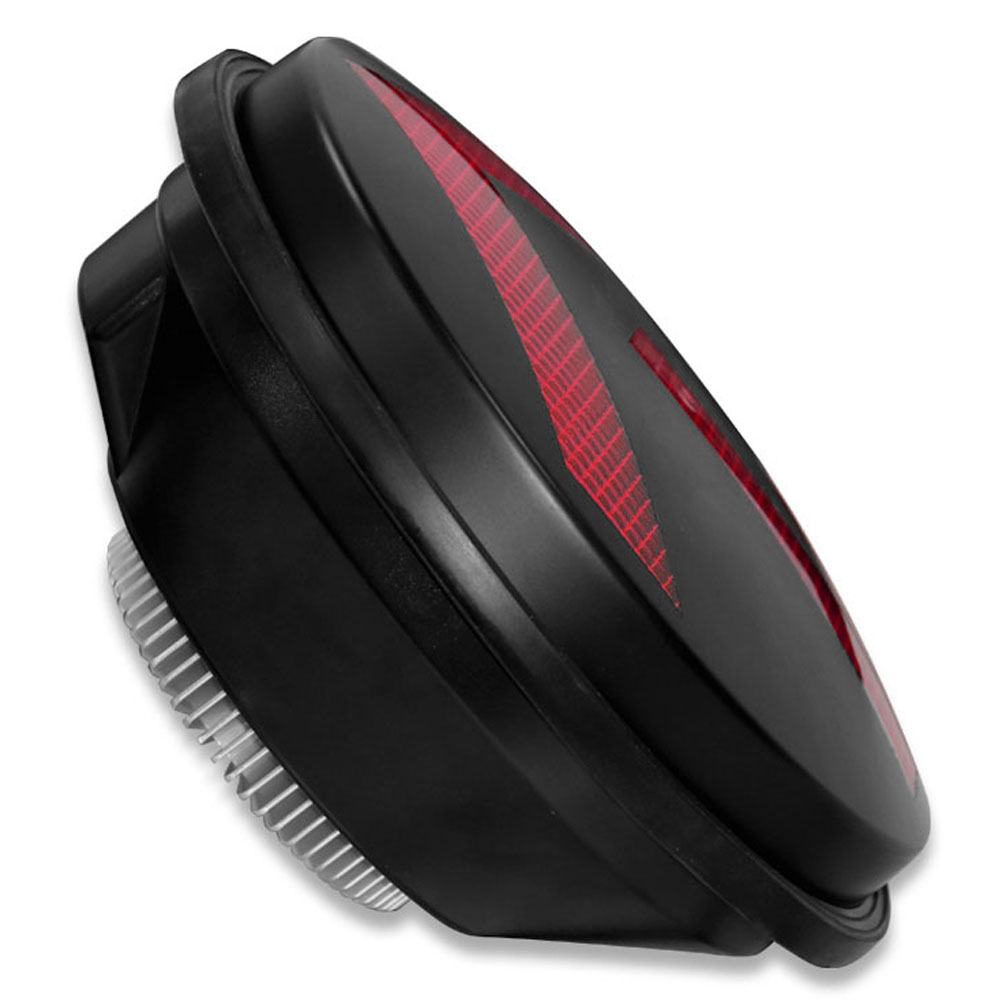

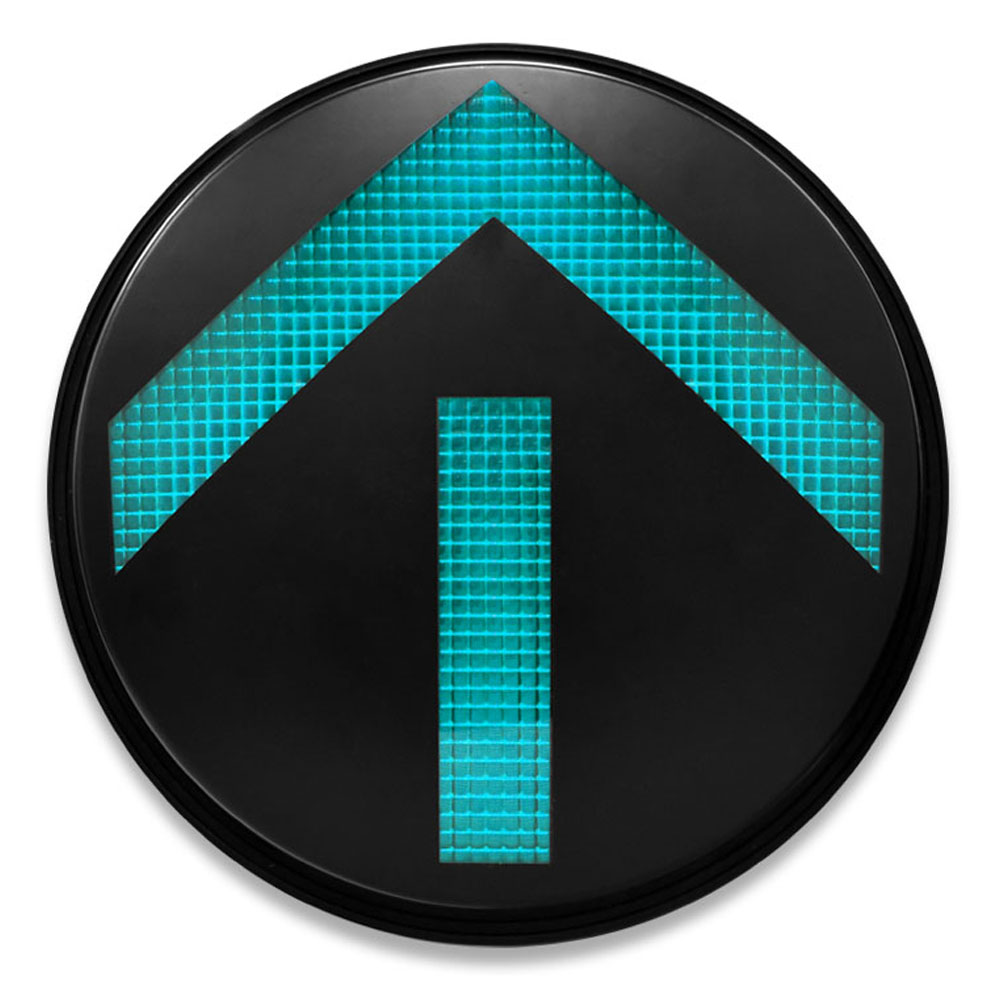

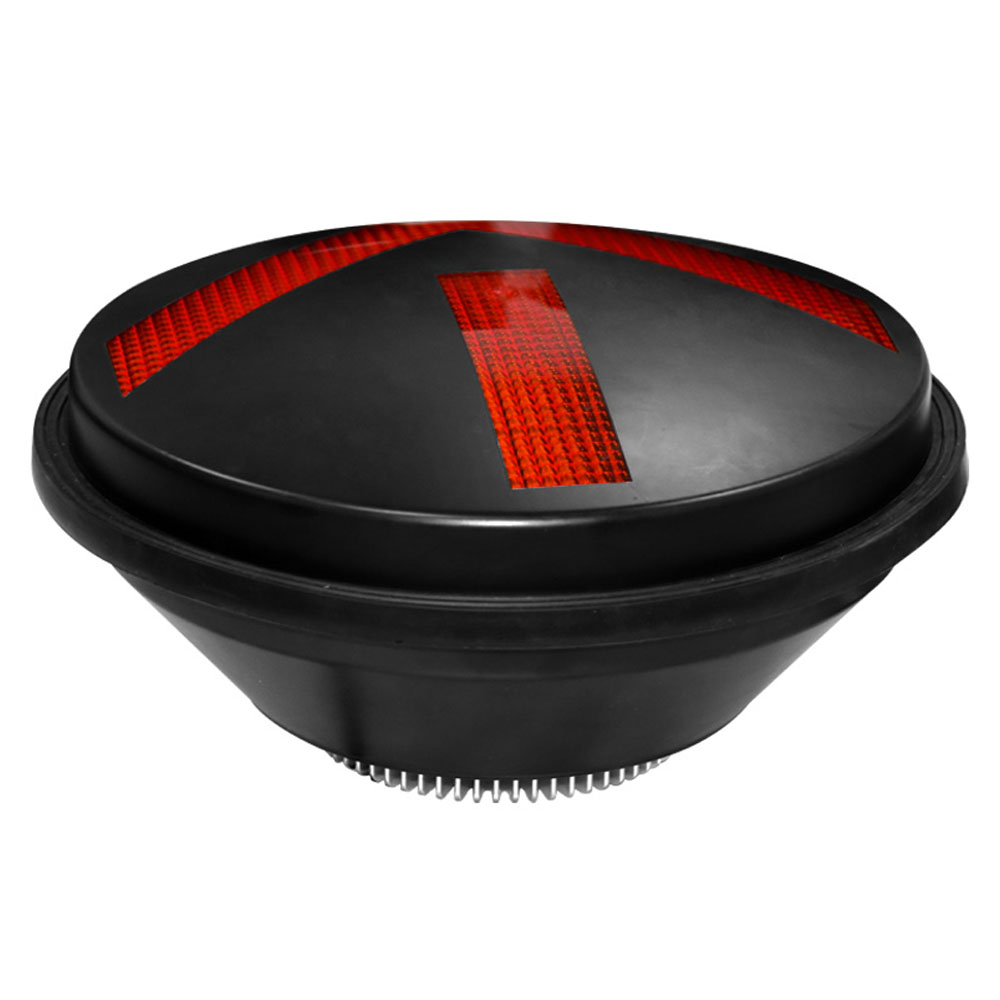

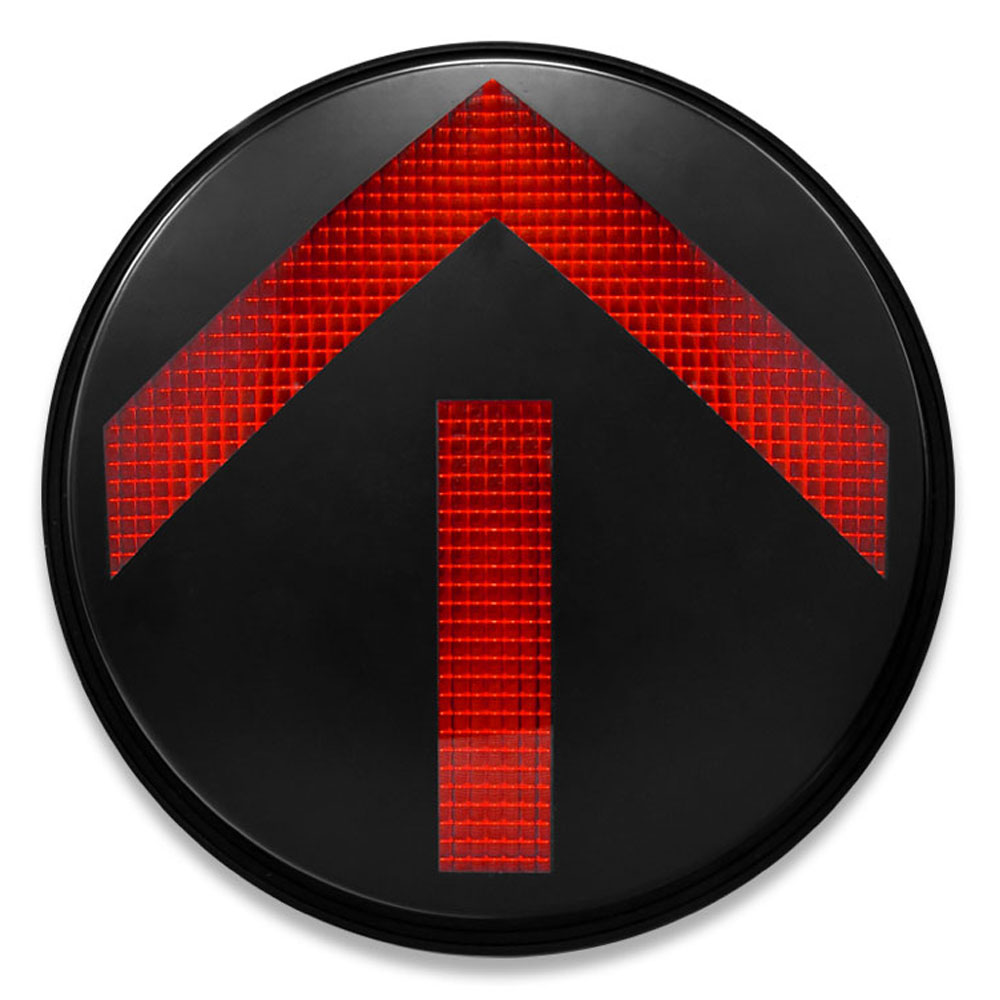

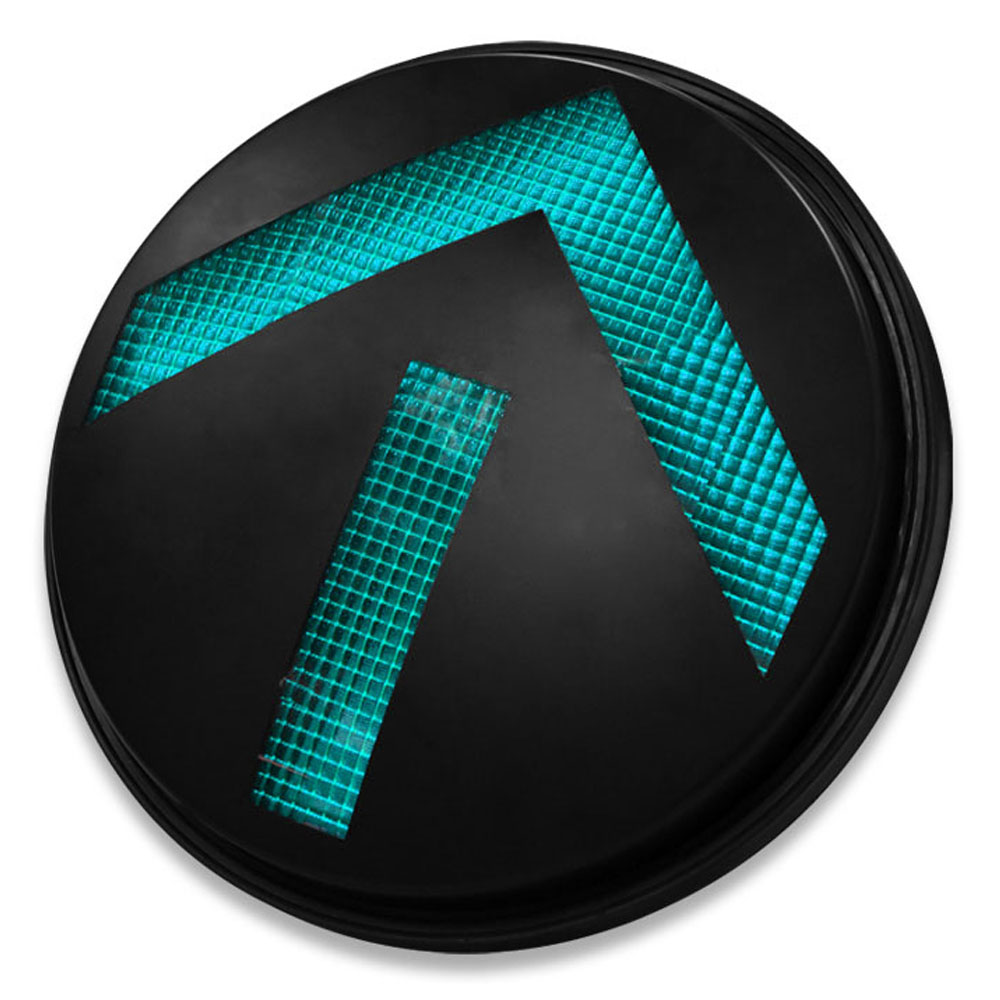

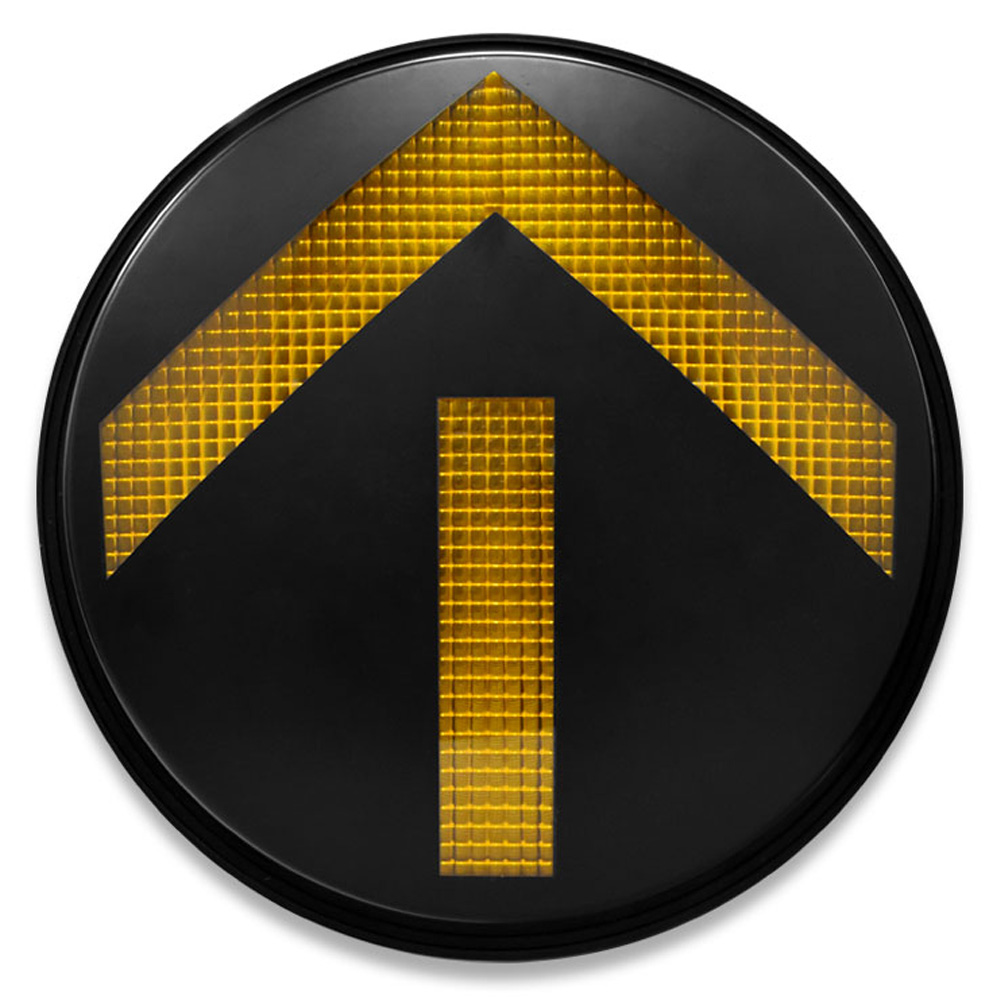

Hochleistungs-Pfeilampelmodul
-

Modell:

Das Hochleistungs-Pfeilampelmodul ist eine integrierte Baugruppe, bestehend aus großformatigen Lichtquellen, einem dreischichtigen optischen Linsensystem, Leistungsmodulen, einem Lampenschirm und externen Wärmeableitungskomponenten.

Nachricht hinterlassen

Überblick

Produkteinführung:

Das Hochleistungs-Pfeilampelmodul ist eine integrierte Einheit bestehend aus großflächigen Lichtquellen, einem dreischichtigen optischen Linsensystem, Leistungsmodulen, einem Lampenschirm und externen Kühlkomponenten. Der optische Mechanismus arbeitet mit einer dreischichtigen optischen Verarbeitung, um die Lichtausbeute zu erhöhen, das von der Lichtquelle emittierte Punktlicht zu streuen und neu zu fokussieren und so eine gleichmäßige Flächenbeleuchtung zu erzeugen. Es eignet sich für eine Vielzahl von Ampelsteuerungen an Kreuzungen.

Fügen Sie die zu Ihrem Projekt

Kontaktieren Sie uns, um zu bestellen

Funktionale Merkmale

Dreischichtige optische Verarbeitung – Eliminierung von Blendung und Reduzierung der Lichtverschmutzung
Die Hochleistungs-Vollkugelampel nutzt drei optische Verarbeitungstechnologien – Sekundärlinse, Fresnel-Linse und optische Maske – um eine gleichmäßige Flächenbeleuchtung und Lichtverteilungen gemäß internationalen Standards zu erzielen. Sie eliminiert effektiv die Blendwirkung herkömmlicher Punktlichtquellen und reduziert so die Lichtverschmutzung erheblich.
Drei Kerntechnologien – Effektive Verlängerung der Lebensdauer
Durch die integrierte Anwendung externer Wärmeableitungstechnologie zur Verbesserung der Wärmeableitungseffizienz, einer Konstantstrom-Netzteiltechnologie mit Weitspannungs- und Hochspannungsschutz (AC 90–264 V / 4000 V) zur Gewährleistung eines stabilen Systembetriebs und großformatiger LED-Chips mit geringer Lichtdämpfung und hoher Lichtausbeute gewährleisten diese drei Kerntechnologien gemeinsam die außergewöhnliche Zuverlässigkeit des Produkts und eine verlängerte Lebensdauer.

Auf einen Blick

Modell	DXFX200-3-FMR4A DXFX200-3-FMY4A DXFX200-3-FMG4	DXFX300-3-FMR4A DXFX300-3-FMY4A DXFX300-3-FMG4A
Größe der lichtemittierenden Oberfläche (LES)	200	300
Signallichtfarbe	□Rot □Gelb □Grün	□Rot □Gelb □Grün
Gehäusematerial	Polycarbonatgehäuse	Polycarbonatgehäuse
Maskenfarbe	Farbig	Farbig
Maskenform	Runden	Runden
LED-Anzahl	Rot/Gelb/Grün: 2 Stück	Rot/Gelb/Grün: 4 Stück
Lampenstromverbrauch	Roter Pfeil: ≤ 7 W Gelber Pfeil: ≤ 7 W Grüner Pfeil: ≤ 9 W	Roter Pfeil: ≤ 10 W Gelber Pfeil: ≤ 13 W Grüner Pfeil: ≤ 15 W
LED-Wellenlänge	Rot: 616–628 nm Gelb: 589–592 nm Grün: 500–510 nm	Rot: 616–628 nm Gelb: 589–592 nm Grün: 500–510 nm
Lichtstärke	5000–15000 cd/m²	5000–15000 cd/m²
LED-Lebensdauer	≥100.000 Stunden	≥100.000 Stunden
Isolationswiderstand	>2MΩ	>2MΩ
Betriebsspannung	AC 85–264 V	AC 85–264 V
Betriebstemperatur	-40℃ bis +80℃	-40℃ bis +80℃
Relative Luftfeuchtigkeit	≤97% RH	≤97% RH
Schutzklasse	IP53	IP53
Sichtweite	≥300 m	≥300 m
Verpackungsspezifikationen	12 Stück pro Karton, Größe: 39 × 26 × 18 cm, Gewicht: 2,8 ± 0,5 kg	10 Stück pro Karton, Größe: 110 × 28 × 24 cm, Gewicht: 7,2 ± 0,5 kg

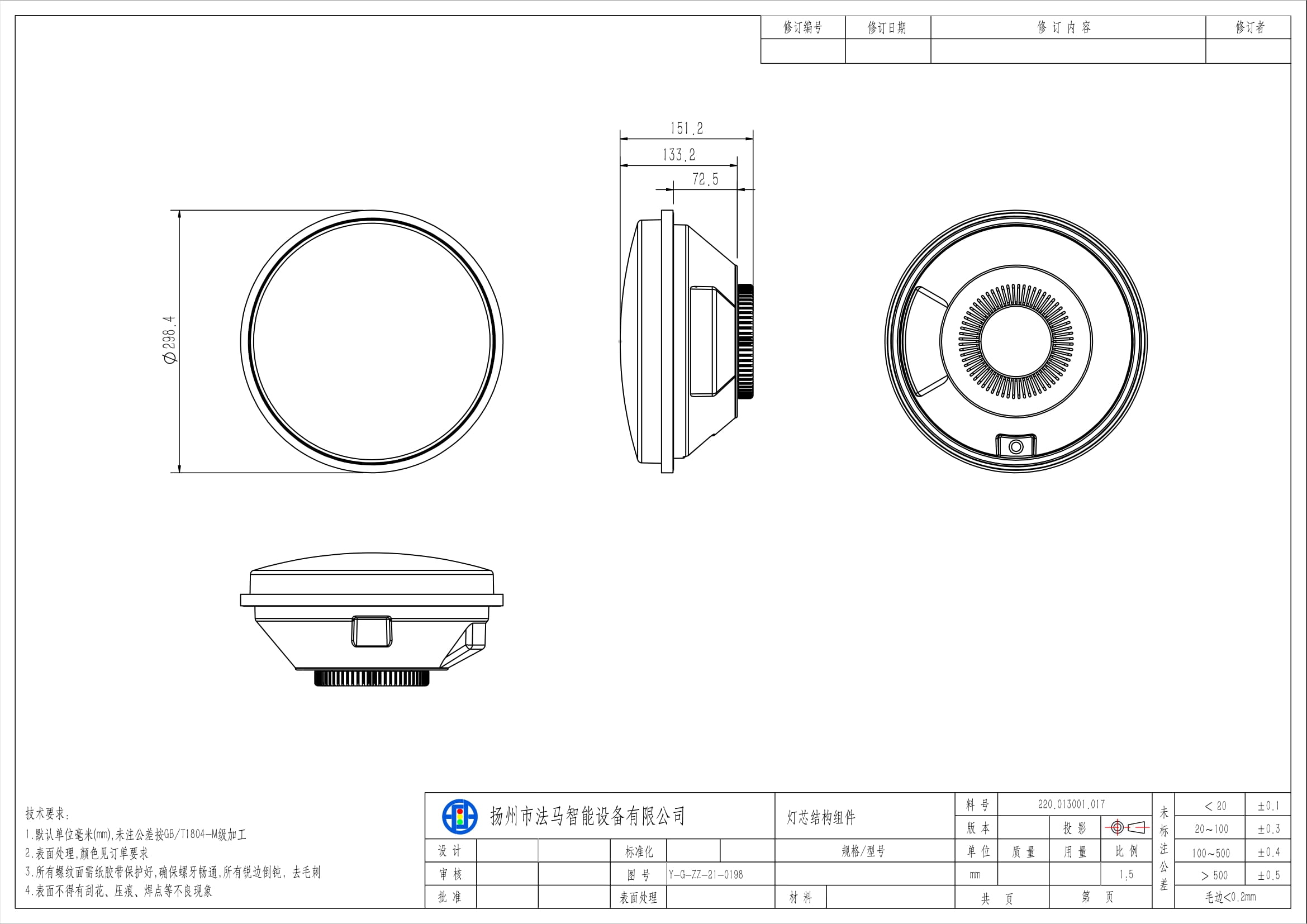

Strukturkomponenten
