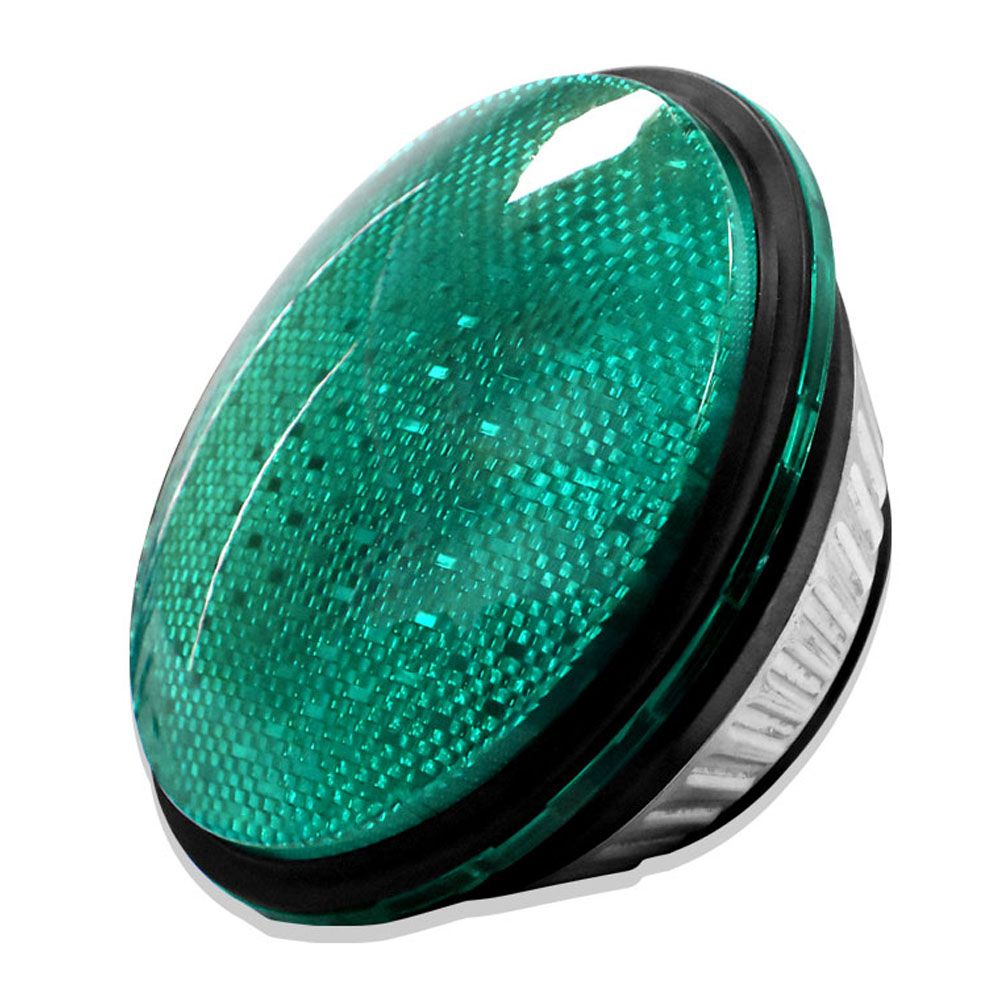

High Flux Full Ball Ampelmodul
-

Modell:

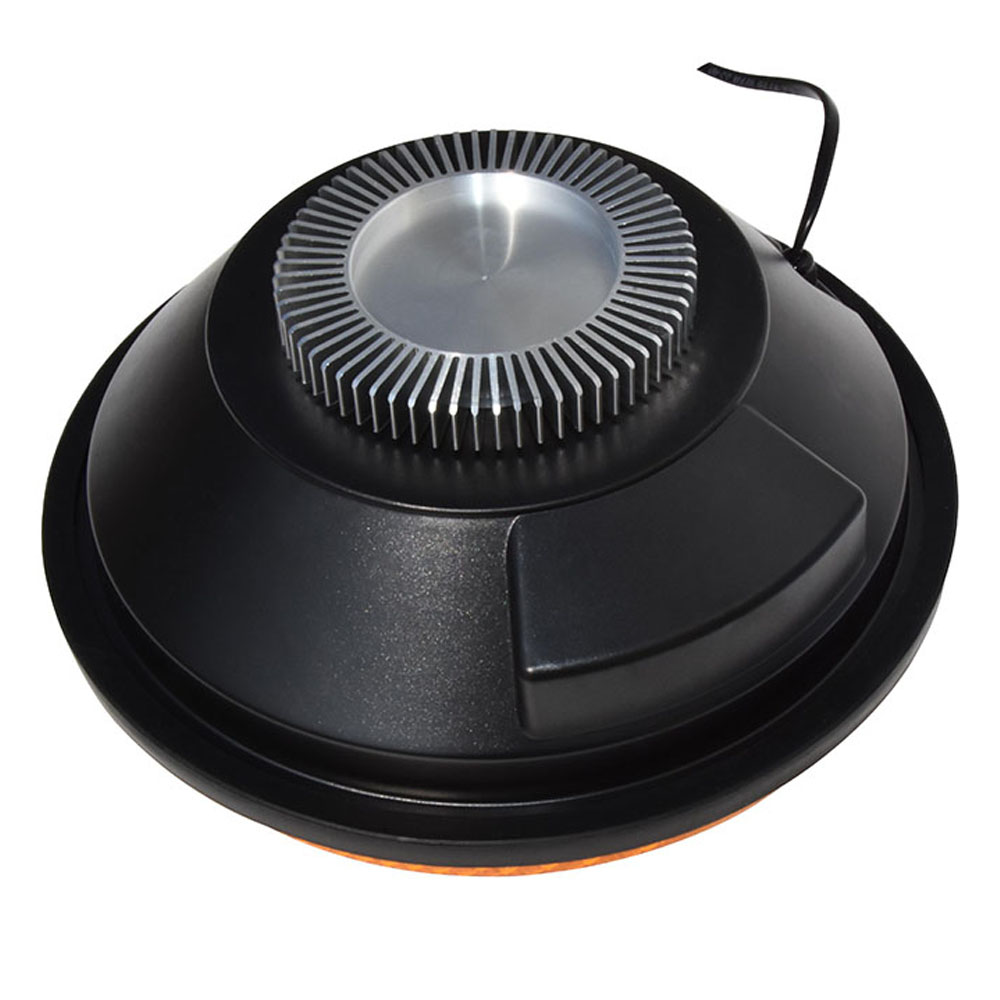

Das High Flux Full Ball Traffic Light Module ist eine integrierte Baugruppe, die aus großen Lichtquellen, einem dreischichtigen optischen Linsensystem, Leistungsmodulen, einer Lampenschale und externen Wärmeableitungskomponenten besteht.

Nachricht hinterlassen

Überblick

Produkteinführung:

Das High Flux Full Ball Ampelmodul ist eine integrierte Baugruppe bestehend aus großformatigen Lichtquellen, einem dreischichtigen optischen Linsensystem, Leistungsmodulen, einer Lampenschale und externen Wärmeableitungskomponenten. Der optische Mechanismus arbeitet mit einer dreischichtigen optischen Verarbeitung, um die Lichtausbeute zu erhöhen, das von der Lichtquelle emittierte Punktlicht zu streuen und neu zu fokussieren und so eine gleichmäßige Flächenlichtleistung zu erzeugen. Es ist für eine Vielzahl von Ampelkreuzungen geeignet.

Fügen Sie die zu Ihrem Projekt

Kontaktieren Sie uns, um zu bestellen

Funktionale Merkmale

Dreischichtige optische Verarbeitung – Eliminierung von Blendung und Reduzierung der Lichtverschmutzung
Die High-Flux-Vollkugel-Ampel nutzt drei optische Verarbeitungstechnologien, darunter Sekundärlinse, Fresnel-Linse und optische Maske, um eine gleichmäßige Oberflächenbeleuchtung und Lichtmuster zu erzielen, die internationalen Standards entsprechen. Sie eliminiert effektiv Blendung durch direkte Emission herkömmlicher Punktlichtquellen und reduziert so die Lichtverschmutzung deutlich.
Drei Kerntechnologien – Lebensdauer effektiv verlängern
Durch die integrierte Anwendung externer Wärmeableitungstechnologie zur Verbesserung der Wärmeableitungseffizienz, Konstantstrom-Stromversorgungstechnologie mit Weitspannungs- und Überspannungsschutz (AC 90–264 V / 4000 V) zur Gewährleistung eines stabilen Systembetriebs und großformatiger LED-Chips mit geringer Lichtdämpfung und hoher Lichtausbeute gewährleisten diese drei Kerntechnologien gemeinsam die außergewöhnliche Zuverlässigkeit und eine verlängerte Lebensdauer des Produkts.

Auf einen Blick

Modell	DXJD100-3-FMR4A DXJD100-3-FMY4A DXJD100-3-FMG4A	DXJD200-3-FMR4A DXJD200-3-FMY4A DXJD200-3-FMG4A	DXJD300-3-FMR4A DXJD300-3-FMY4A DXJD300-3-FMG4A	DXJD400-3-FMR4A DXJD400-3-FMY4A DXJD400-3-FMG4A
Größe der lichtemittierenden Oberfläche (LES)	100 mm	200 mm	300 mm	400 mm
Gehäusematerial	Polycarbonat-Gehäuse	Polycarbonat-Gehäuse	Polycarbonat-Gehäuse	Polycarbonat-Gehäuse
Signallichtfarbe	□Rot □Gelb □Grün	□Rot □Gelb □Grün	□Rot □Gelb □Grün	□Rot □Gelb □Grün
Maskenfarbe	Farbig	Farbig	Farbig	Transparent
Maskenform	Bogenförmig	Bogenförmig	Bogenförmig	Ebene Oberfläche
LED-Anzahl	R/Y/G: 1 Stück	R/Y/G: 2 Stück	R/Y/G: 4 Stück	R/Y/G: 7 Stück
Lampenstromverbrauch	Rote Vollkugel ≤ 3W Gelbe Vollkugel ≤ 3W Grüne Vollkugel ≤ 3W	Rote Vollkugel ≤ 7W Gelbe Vollkugel ≤ 7W Grüne Vollkugel ≤ 9W	Rote Vollkugel ≤ 11W Gelbe Vollkugel ≤ 13W Grüne Vollkugel ≤ 13W	Rote Vollkugel ≤13W Gelbe Vollkugel ≤16W Grüne Vollkugel ≤15W
Lichtstärke	Intensität der roten Vollkugel ≥ 100 cd Gelbe Vollkugelintensität ≥ 100 cd Grün volle Kugel Intensität ≥ 100cd	Intensität der roten Vollkugel ≥ 250 cd Gelbe Vollkugelintensität ≥ 360 cd Grün volle Kugel Intensität ≥ 550cd	Intensität der roten Vollkugel ≥ 450 cd Gelbe Vollkugelintensität ≥ 580 cd Grün volle Kugel Intensität ≥ 860cd	Intensität der roten Vollkugel ≥ 800 cd Gelbe Vollkugelintensität ≥ 1000 cd Grün volle Kugel Intensität ≥ 1000cd
LED-Wellenlänge	Rot: 616-628 nm Gelb: 589-592 nm Grün: 500–510 nm	Rot: 616-628 nm Gelb: 589-592 nm Grün: 500–510 nm	Rot: 616-628 nm Gelb: 589-592 nm Grün: 500–510 nm	Rot: 616-628 nm Gelb: 589-592 nm Grün: 500–510 nm
LED-Lebensdauer	≥100.000 Stunden	≥100.000 Stunden	≥100.000 Stunden	≥100.000 Stunden
Betriebsspannung / Frequenz	AC85~264V/47-63Hz	AC85~264V/47-63Hz	AC85~264V/47-63Hz	AC85~264V/47-63Hz
Betriebstemperatur	-40℃ bis +80℃	-40℃ bis +80℃	-40℃ bis +80℃	-40℃ bis +80℃
Relative Luftfeuchtigkeit	≤97 % relative Luftfeuchtigkeit	≤97 % relative Luftfeuchtigkeit	≤97 % relative Luftfeuchtigkeit	≤97 % relative Luftfeuchtigkeit
Schutzgrad	IP53	IP53	IP53	IP53
Visuelle Distanz	≥300 m	≥300 m	≥300 m	≥300 m
Verpackungsspezifikationen	Gewicht: 2,8 ± 0,5 kg/12 Stück Größe: 39 × 26 × 18 cm	Gewicht: 7,2 ± 0,5 kg/10 Stück Größe: 110 × 28 × 24 cm	Gewicht: 8,65 ± 0,5 kg/5 Stück Größe: 83 × 33 × 34 cm	5 Stück pro Karton, Gewicht: 8,5 ± 0,5 kg, Größe: 83 × 33 × 34 cm

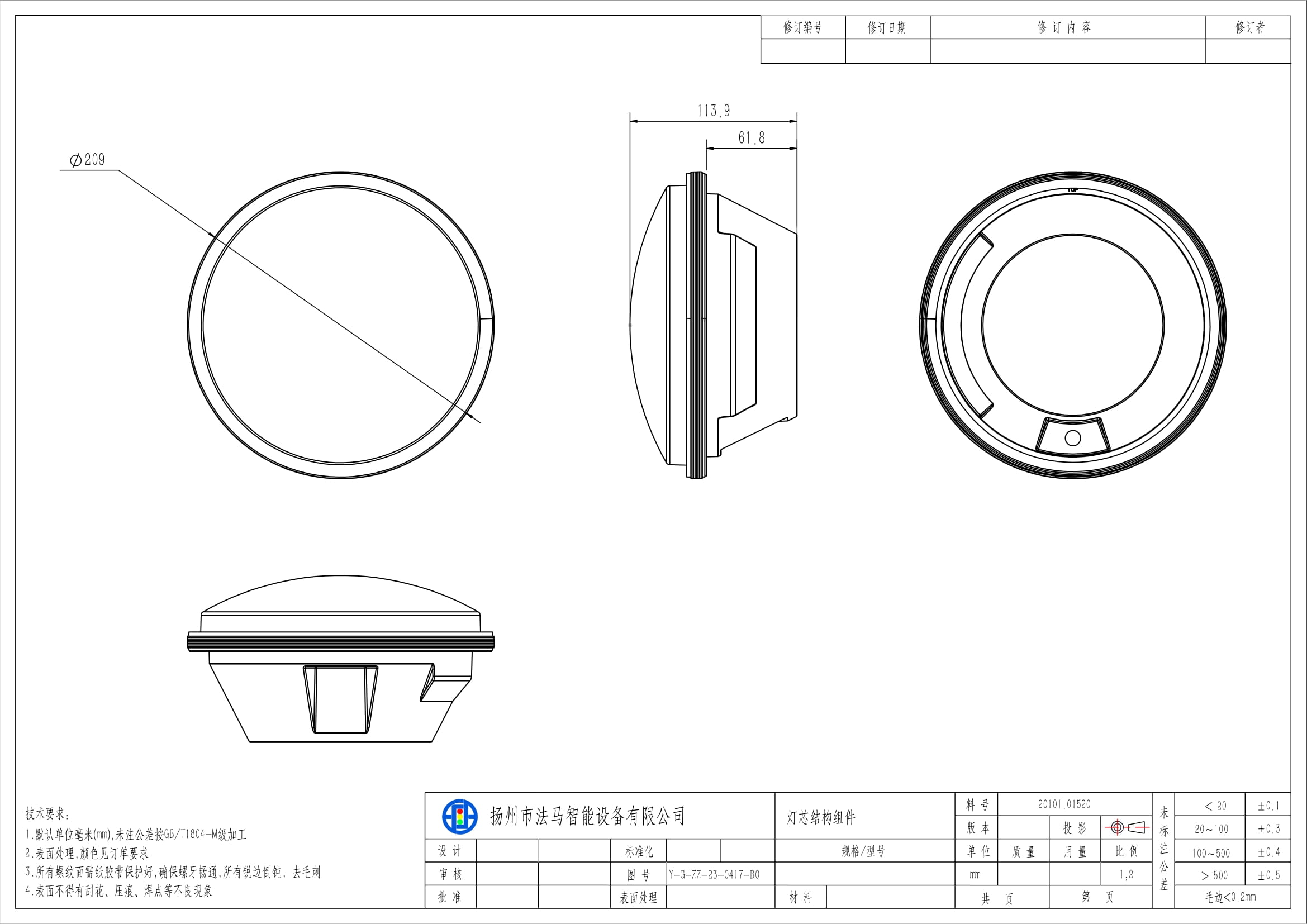

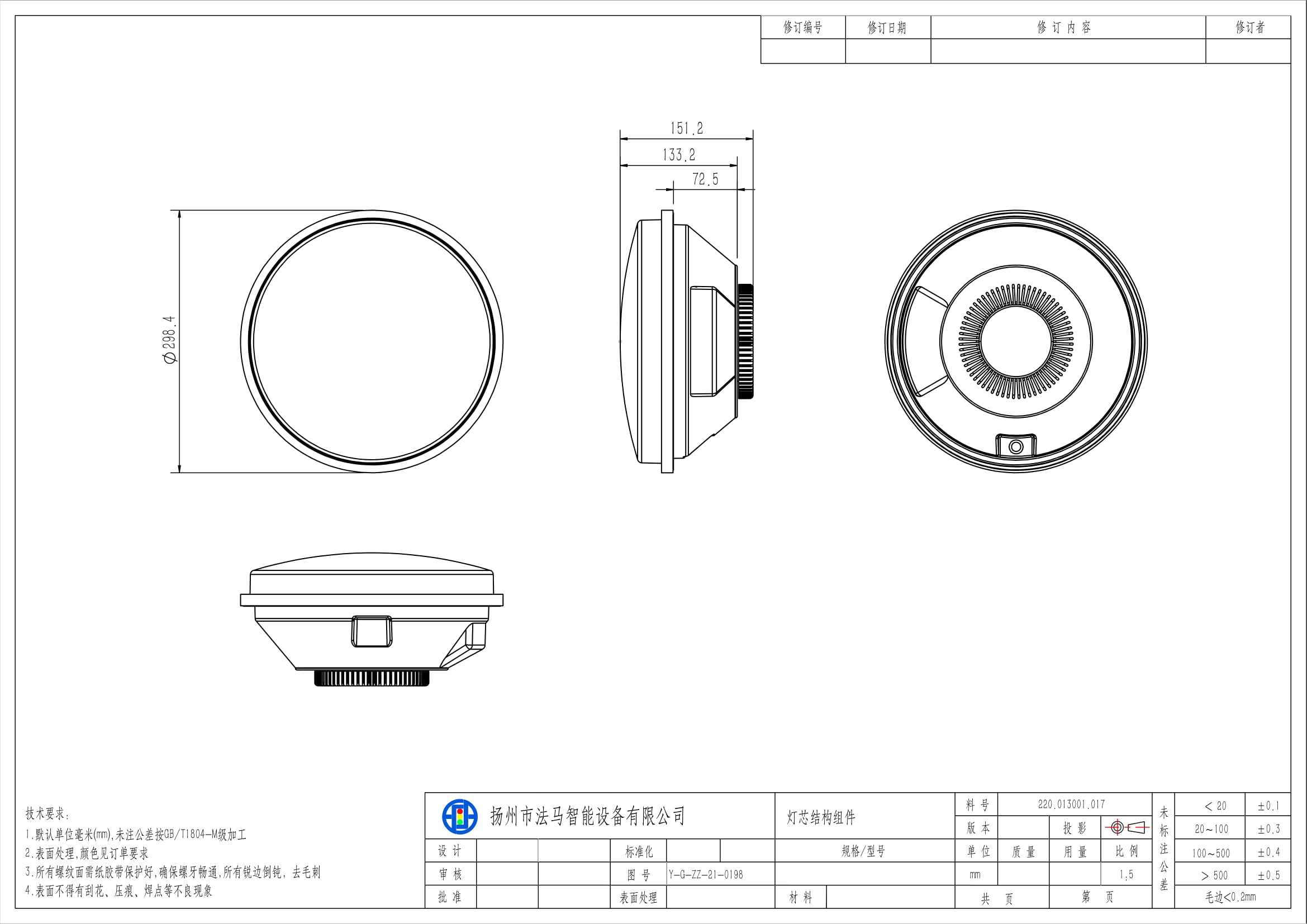

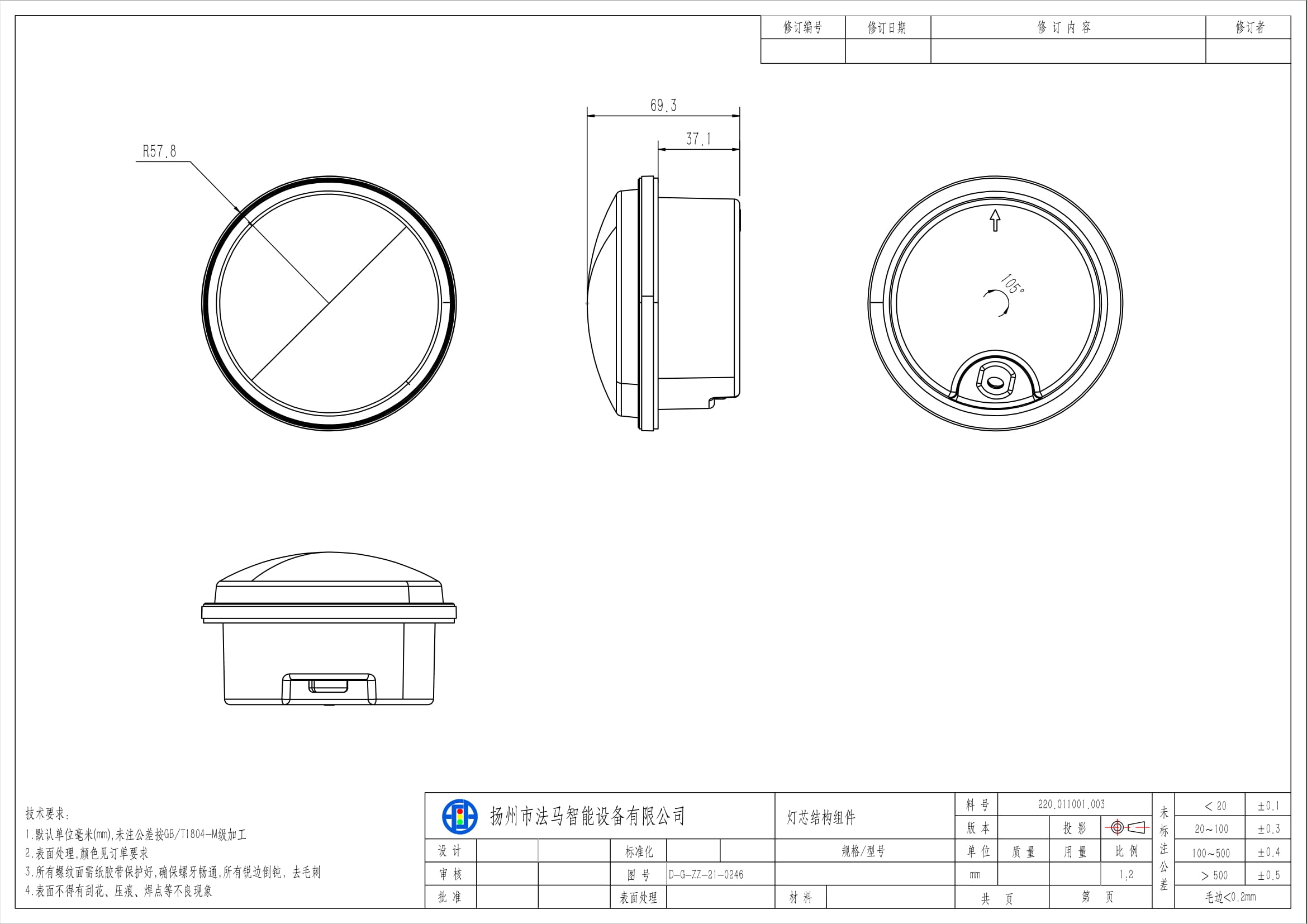

Strukturkomponenten
