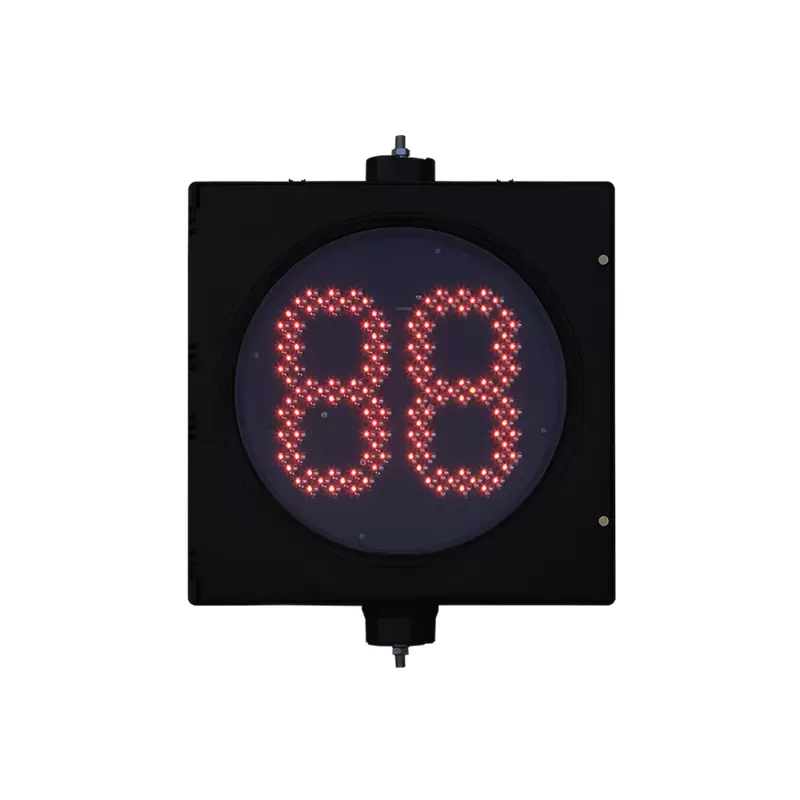

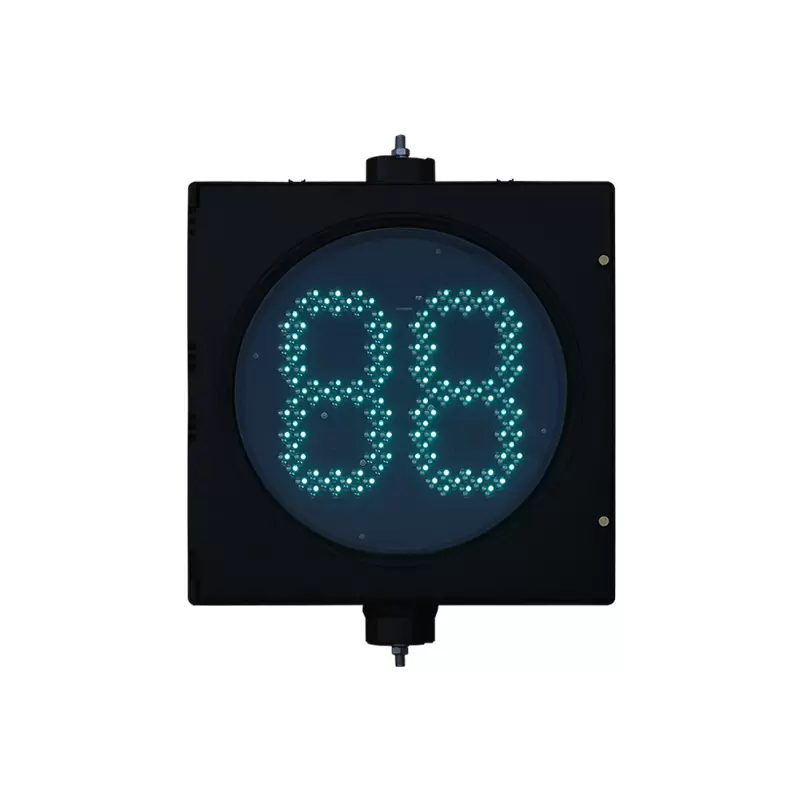

Segmenttyp-Countdown-Ampel: Zuverlässige Synchronisierung und Systemkompatibilität für Verkehrssignalprojekte

Eine Countdown-Ampel ist nur dann sinnvoll, wenn die angezeigte Zahl mit der tatsächlichen Ampelphase übereinstimmt. Bei realen Straßenprojekten ist diese Anforderung anspruchsvoller als die einfache Installation einer hellen LED-Anzeige. An verschiedenen Kreuzungen können unterschiedliche Ampelsteuerungen zum Einsatz kommen, die Eingangsspannungsbedingungen können variieren und Außengeräte können elektrischen Störungen, Blitzschlägen und Spannungsspitzen ausgesetzt sein. Wenn das Countdown-Gerät das Controller-Signal nicht richtig erkennen oder die Synchronisierung nicht aufrechterhalten kann, können zusätzliche Inbetriebnahmearbeiten und wiederkehrende Wartungsarbeiten schnell zum Problem werden.

Für Verkehrssignalanlagenbauer, Systemintegratoren, Beschaffungsteams für Straßenprojekte und Wartungsingenieure ist die wichtigere Frage daher nicht nur, ob ein Countdown-Timer sichtbar ist. Es geht darum, ob sich das Gerät zuverlässig in das bestehende Ampelsteuerungssystem integrieren lässt, Signaländerungen unter verschiedenen elektrischen Bedingungen erkennt, einen synchronisierten Countdown-Betrieb aufrechterhält und über einen langfristigen Einsatz im Freien betriebsbereit bleibt.

FAMA – das führende Unternehmen in der chinesischen Verkehrssignalbeleuchtungsindustrie bietet Verkehrssignalausrüstung und intelligente Transportlösungen für unterschiedliche Projektanforderungen. Die segmentierte Countdown-Ampel integriert eine Segment-LED-Anzeige in das Signalgehäuse und ist für den Einsatz an verschiedenen Kreuzungen zur Ampelsteuerung konzipiert. Das Produkt kombiniert adaptive Betriebsmodi, adaptive Countdown-Erkennung, Überspannungsschutz und PC-basierte Fernkonfiguration, um mehrere der praktischen Probleme zu lösen, die bei Installation und Wartung auftreten.

Warum Systemkompatibilität wichtiger ist als die Anzeigeleistung

Eine Segment-Countdown-Ampel funktioniert nicht unabhängig von der Ampelanlage. Seine Countdown-Informationen müssen mit der Signalphase übereinstimmen, die von der Ampelsteuerung gesteuert wird. Daher ist die Schnittstelle zwischen Countdown-Gerät und Controller einer der wichtigsten Aspekte bei der Projektumsetzung.

Verschiedene Verkehrssignalsysteme können unterschiedliche Signalausgangseigenschaften oder Steuerungsmethoden verwenden. Ein Countdown-Gerät, das nur auf einer festen Erkennungsmethode basiert, muss daher möglicherweise zusätzlich angepasst werden, wenn es in einem anderen Projekt installiert wird. Dies ist insbesondere bei Straßensanierungsprojekten relevant, bei denen Auftragnehmer möglicherweise eine vorhandene Steuerung beibehalten müssen, anstatt das gesamte Steuerungssystem auszutauschen.

Die Segment-Countdown-Ampel von FAMA ist mit drei adaptiven Betriebsmodi für die Kompatibilität mit den wichtigsten nationalen und internationalen Verkehrssignalsteuerungssystemen ausgestattet. In den Produktinformationen des Herstellers wird die Kompatibilität mit über 99 % der wichtigsten nationalen und internationalen Lichtsignalsteuerungssysteme angegeben. Die für das Produkt aufgeführten verfügbaren Betriebsmodi umfassen je nach Produktkonfiguration Lern-, Trigger-, Kommunikations- und kompatible Modi.

Für einen Auftragnehmer kann diese Art der Anpassungsfähigkeit den Umfang der vor der Inbetriebnahme erforderlichen steuerungsspezifischen Änderungen reduzieren. Anstatt jede Kreuzung als völlig neue elektrische Schnittstelle zu behandeln, kann das Projektteam den geeigneten Betriebsmodus entsprechend der vorhandenen Signalsteuerungsanordnung auswählen.

Dies ist besonders nützlich, wenn ein Projekt mehrere Kreuzungen mit unterschiedlichen Gerätekonfigurationen umfasst. Je vielfältiger die installierte Steuerungsumgebung ist, desto wertvoller wird die flexible Signalerkennung.

Wie funktioniert ein Ampel-Countdown-Timer?

Ein Ampel-Countdown-Timer empfängt Informationen zum Ampelstatus und wandelt diese Informationen in einen numerischen Countdown um, der über die LED-Segmentstruktur angezeigt wird. Der entscheidende Prozess ist nicht einfach die numerische Anzeige; Das Gerät muss den jeweiligen Signalzustand korrekt erkennen und bestimmen, wann der Countdown starten, fortfahren, wechseln oder stoppen soll.

Praktisch gesehen liefert der Controller den Signalzustand, während die Countdown-Einheit die entsprechende Eingabe interpretiert und die Segmentanzeige steuert. Die Qualität dieses Prozesses hängt von der Signalerkennung, der Anpassung der Eingangsspannung, den Betriebsschwellen und der gewählten Betriebsart ab.

Die Segment-Countdown-Ampel von FAMA verwendet eine patentierte Countdown-Erkennungsschaltung mit adaptiver Erkennungsfunktion. Den Produktinformationen zufolge kann die Schaltung die Eingangsspannungspegel automatisch anpassen, Betriebsschwellenwerte dynamisch anpassen und externe elektrische Störungen filtern. Diese Funktionen sollen einen stabilen und synchronisierten Betrieb unter verschiedenen Leistungsumgebungen aufrechterhalten.

Diese Unterscheidung ist wichtig bei der Bewertung eines Countdown-Timers. Ein technisch geeignetes Gerät sollte nicht nur Zahlen anzeigen; Es sollte zuverlässig ermitteln, was der Verkehrsleiter tatsächlich befiehlt.

Wie synchronisieren sich Countdown-Ampeln mit Verkehrssignalen?

Die Synchronisierung hängt von der korrekten Erkennung der vom Verkehrsleitsystem bereitgestellten Signalinformationen und der Aufrechterhaltung des Countdowns entsprechend der entsprechenden Signalphase ab.

Wenn das Countdown-Gerät die Eingabe falsch erkennt, kann ein offensichtlicher Countdown-Fehler auftreten, selbst wenn die LED-Anzeige selbst normal funktioniert. Beispielsweise können elektrische Störungen oder eine ungeeignete Erkennungsschwelle die Signalerkennung beeinträchtigen. Ebenso kann es sein, dass eine feste Erkennungsmethode bei unterschiedlichen Controller- oder Spannungsbedingungen nicht konsistent funktioniert.

Die adaptive Erkennung behebt dieses Problem, indem sie es der Countdown-Schaltung ermöglicht, auf Schwankungen der Eingangsspannung zu reagieren und ihren Betriebsschwellenwert anzupassen. Dies hilft dem Gerät, das beabsichtigte Signal von unerwünschten elektrischen Störungen zu unterscheiden.

Bei verkehrstechnischen Projekten sollte die Synchronisierung daher als Funktion auf Systemebene bewertet werden, die den Controller-Ausgang, den elektrischen Eingang, die Erkennungsschaltung, den Betriebsmodus und die Countdown-Logik umfasst, und nicht als einfache Anzeigespezifikation.

Wie genau ist ein Ampel-Countdown-Timer?

Es gibt einen wichtigen Unterschied zwischen numerischer Anzeigeauflösung und Synchronisationsgenauigkeit. Ein Countdown-Timer kann einzelne Sekunden deutlich anzeigen, aber das allein beweist nicht, dass sein Countdown mit der Ampelsteuerung synchronisiert bleibt.

Aus diesem Grund sollten Projektteams untersuchen, wie das Gerät das Controller-Signal erkennt, wie es sich an die Eingangsspannung anpasst, wie Schwellenwerte festgelegt werden und wie es mit elektrischen Störungen umgeht. Die von FAMA veröffentlichten Produktinformationen konzentrieren sich auf die adaptive Signalerkennung und -synchronisierung und nicht auf die Bereitstellung einer nicht unterstützten numerischen Countdown-Fehlertoleranz.

Dies ist eine nützlichere Methode zur Bewertung der Countdown-Ausrüstung für eine tatsächliche Kreuzung, da das praktische Ziel keine abstrakte Zeitangabe ist. Ziel ist es, dass die angezeigte Restlaufzeit während des gesamten Betriebs zuverlässig mit dem Ampelzustand übereinstimmt.

Wie adaptive Erkennung die Installationszuverlässigkeit verbessert

Die Eingangsspannung ist eine der praktischen Variablen, die die Signalerkennung beeinflussen können. Wenn der Erkennungsschwellenwert festgelegt ist und die tatsächlichen elektrischen Bedingungen vom erwarteten Bereich abweichen, muss die Countdown-Schaltung möglicherweise während der Inbetriebnahme manuell angepasst werden.

Das FAMA-Design passt die Eingangsspannungspegel automatisch an und passt die Betriebsschwellen dynamisch an. Es umfasst auch eine Filterung für externe elektrische Störungen. Dadurch kann das Countdown-Gerät an unterschiedliche Strombedingungen angepasst werden, ohne dass das Technikteam den Erkennungspunkt für jede Installation manuell neu definieren muss.

Die veröffentlichte Betriebsspannungsspezifikation des Produkts für die aufgeführten Kastenmodelle beträgt 85–264 V Wechselstrom bei 47–63 Hz. Je nach Modell reichen die veröffentlichten Countdown-Anzeigebereiche von 0–9 Sekunden bis 0–999 Sekunden. Hierbei handelt es sich um produktspezifische Spezifikationen, die mit den tatsächlichen Projektanforderungen abgeglichen werden sollten und nicht als universelle Werte für jede Countdown-Konfiguration betrachtet werden sollten.

Für Systemintegratoren ist diese Unterscheidung wichtig. Ein Projekt sollte vor der Bereitstellung den tatsächlichen Controller-Ausgang, die elektrische Schnittstelle, den erforderlichen Countdown-Bereich und den Betriebsmodus bestätigen.

Wie gehen Countdown-Timer für Verkehrsampeln mit elektrischen Störungen um?

Verkehrssignalanlagen werden im Freien betrieben und können elektrischen Störungen ausgesetzt sein. Externe Störungen können die Signalerkennung beeinträchtigen, wenn die Erkennungsschaltung den beabsichtigten Eingang nicht ausreichend von unerwünschten elektrischen Signalen unterscheiden kann.

Die Segmenttyp-Countdown-Ampel nutzt eine adaptive Erkennung zusammen mit der Filterung externer elektrischer Störungen. Dieser Ansatz soll die Stabilität der Signalerkennung verbessern und somit eine zuverlässige Countdown-Synchronisation unterstützen.

Die Schutzstrategie hört nicht bei der Signalerkennung auf. Das Produkt von FAMA bietet außerdem Überspannungsschutz sowohl am Stromeingang als auch an den Kommunikationsschnittstellen. Nach den veröffentlichten Informationen des Herstellers soll dieser doppelte Schutz Schäden durch Blitzschlag und Hochspannungsüberspannungen mindern, die Gerätestabilität verbessern und den Ausfall- und Wartungsaufwand reduzieren. Der Hersteller gibt an, dass die Wartungskosten um über 50 % gesenkt werden können; Diese Zahl sollte als vom Hersteller angegebener Produktvorteil und nicht als garantiertes Ergebnis für jedes Projekt oder jede Betriebsumgebung verstanden werden.

Bei Straßenprojekten ist der Schutz beider Schnittstellen wichtig, da ein überspannungsbedingter Ausfall nicht unbedingt allein auf die Hauptstromversorgung zurückzuführen ist. Kommunikationsschnittstellen können auch einen Weg für elektrische Störungen in angeschlossenen Geräten darstellen.

Anwendung bei städtischen Kreuzungen und Straßensanierungsprojekten

An einer neuen städtischen Kreuzung kann die Countdown-Ampel als Teil des Gesamtpakets der Signalausrüstung ausgewählt werden. Bei einem Renovierungsprojekt kann die Situation jedoch komplizierter sein, da vorhandene Steuerungen, Verkabelungen, Signalphasen und Feldgeräte möglicherweise weiterhin in Betrieb bleiben müssen.

Hier kommen adaptive Betriebsmodi besonders zum Einsatz. Ein Countdown-Gerät, das unterschiedliche Betriebsansätze unterstützt, kann die Notwendigkeit projektspezifischer Hardwareänderungen und wiederholter Inbetriebnahmen reduzieren.

Die gleiche Überlegung gilt für Projekte mit mehreren Kreuzungen. Ein Auftragnehmer muss möglicherweise Geräte an verschiedenen Standorten mit unterschiedlichen Controller-Konfigurationen bereitstellen. Eine größere Kompatibilität kann die Standardisierung der Ausrüstung vereinfachen und es dem Ingenieurteam gleichzeitig ermöglichen, einzelne Geräte entsprechend der tatsächlichen Kreuzung zu konfigurieren.

Das Projektportfolio von FAMA zeigt Erfahrung in verschiedenen Verkehrssignalanwendungen und -märkten, einschließlich Projekten in Südamerika und Asien. Zu den veröffentlichten Projektbeispielen gehören Ampelprojekte in Chile, Peru, Brasilien, Argentinien, Kolumbien, Paraguay, Ecuador, Uruguay, Sri Lanka, den Philippinen, Thailand, Indien, Indonesien und anderen Märkten.

Beispielsweise umfasste das LED-Ampelprojekt von FAMA in Peru Ampeln, ein Solarsystem, drahtlose Steuerungen und Masten als Teil der Projektlieferung. Dies verdeutlicht den breiteren Projektkontext, in dem Countdown- und Signalgeräte möglicherweise als Teil einer integrierten Verkehrsinfrastruktur und nicht als isolierte Produkte funktionieren müssen.

Können Countdown-Ampeln den Wartungsaufwand reduzieren?

Der Wartungsbedarf wird nicht nur von der LED-Lebensdauer beeinflusst. Signalkompatibilität, elektrischer Schutz, Parameteranpassung, Zugänglichkeit der Komponenten und die Notwendigkeit einer Fehlerbehebung vor Ort können sich auf den gesamten Wartungsaufwand auswirken.

Die segmentierte Countdown-Ampel von FAMA adressiert diese Bereiche durch adaptive Signalerkennung, mehrere Betriebsmodi, doppelten Überspannungsschutz und Fernkonfiguration. Das Produkt ist außerdem mit einem Betriebstemperaturbereich von -40 °C bis +80 °C, IP55-Schutz und einer LED-Lebensdauer von mindestens 100.000 Stunden für die aufgeführten Box-Modelle spezifiziert.

Diese Spezifikationen sollten zusammen betrachtet werden. Eine lange LED-Lebensdauer ist nützlich, schließt jedoch nicht den Wartungsaufwand aus, der durch Controller-Inkompatibilität oder elektrische Schäden verursacht wird. Ebenso kann ein Überspannungsschutz das Risiko von Stromausfällen verringern, ersetzt jedoch nicht die korrekte Installation und den elektrischen Schutz auf Projektebene.

Eine aussagekräftigere Wartungsbewertung berücksichtigt daher die gesamte Betriebskette: Signaleingang → Erkennung → Countdown-Synchronisierung → elektrischer Schutz → Konfiguration → Feldwartung.

Remote-Konfiguration und ihr Wert während der Projektbereitstellung

Große Ampelprojekte können ein praktisches Wartungsproblem darstellen, wenn jede Parameteränderung einen Besuch eines Technikers an der Kreuzung erfordert.

Die Segmenttyp-Countdown-Ampel unterstützt die Fernkonfiguration über ein PC-basiertes übergeordnetes Steuerungssystem. Systemparameter können online angepasst werden, ohne dass die Hardware ausgetauscht werden muss. Dies bietet eine praktische Möglichkeit, die Ausrüstung nach der Installation an unterschiedliche Projektanforderungen anzupassen.

Für eine einzelne Kreuzung kann der Nutzen begrenzt sein. Bei einem größeren Einsatz mit mehreren Kreuzungen kann die Parameteranpassung aus der Ferne jedoch unnötige Besuche vor Ort reduzieren und Konfigurationsänderungen leichter handhabbar machen.

Dies ist insbesondere bei der Inbetriebnahme relevant. Wenn das Projektteam nach dem Testen einen Systemparameter ändern muss, kann die Möglichkeit, die Anpassung über das übergeordnete Steuerungssystem vorzunehmen, effizienter sein als das Entfernen oder Ersetzen von Feldgeräten.

Worauf sollte ich bei einem Ampel-Countdown-Timer achten?

Für Beschaffungsteams und Verkehrssystemintegratoren sind die folgenden Faktoren nützlicher als die alleinige Bewertung der Anzeige:

1. Kompatibilität des Signalsteuerungssystems – Bestätigen Sie, welche Betriebsarten und Signalschnittstellen von der vorhandenen Steuerung unterstützt werden.

2. Signalerkennungsmethode – Bestimmen Sie, ob sich das Gerät an die tatsächlichen Eingangsspannungs- und Signalbedingungen anpassen kann, anstatt sich auf einen festen Erkennungsschwellenwert zu verlassen.

3. Synchronisationsmechanismus – Überprüfen Sie, wie der Countdown auf Signalphasenänderungen reagiert und wie Signalerkennungsfehler kontrolliert werden.

4. Schutz vor elektrischen Störungen – Bewerten Sie, ob der Erkennungskreis Maßnahmen gegen externe elektrische Störungen umfasst.

5. Überspannungsschutz – Überprüfen Sie ggf. den Schutz sowohl am Stromeingang als auch an den Kommunikationsschnittstellen.

6. Konfigurationsmethode – Bei größeren Projekten kann die Remote-Konfiguration die Notwendigkeit wiederholter Besuche vor Ort reduzieren.

7. Umgebungsspezifikationen – Überprüfen Sie die Betriebstemperatur, den Schutz vor eindringendem Wasser, die elektrischen Spezifikationen und andere Umgebungsanforderungen anhand des tatsächlichen Installationsorts.

8. Wartungsanforderungen – Berücksichtigen Sie nicht nur die Lebensdauer der Komponenten, sondern auch den Arbeitsaufwand bei der Inbetriebnahme, die Parameteranpassung, die Fehlerbehebung und mögliche Austauschanforderungen.

Für die veröffentlichten FAMA-Kastenmodelle umfassen die Spezifikationen eine Betriebsspannung von 85–264 V AC, eine Betriebstemperatur von -40 °C bis +80 °C, Schutzart IP55 und eine LED-Lebensdauer von ≥100.000 Stunden. Modellspezifische Anzeigebereiche und Stromverbrauch variieren, daher sollten Beschaffungsteams die Konfiguration entsprechend der Kreuzung und den Controller-Anforderungen auswählen.

Wie wähle ich eine Countdown-Ampel für ein Ampelprojekt aus?

Der richtige Auswahlprozess sollte bei der Ampelsteuerung und nicht bei der Countdown-Anzeige beginnen.

Identifizieren Sie zunächst den Controllertyp und die Signalschnittstelle, die an der Zielkreuzung verwendet werden. Bestätigen Sie als Nächstes die erwartete Eingangsspannung und bestimmen Sie, ob das Countdown-Gerät seinen Erkennungsschwellenwert an die tatsächliche elektrische Umgebung anpassen kann. Bewerten Sie dann die verfügbaren Betriebsmodi und bestimmen Sie, welcher Modus für den Controller geeignet ist.

Der nächste Schritt besteht darin, die elektrische Umgebung des Projekts zu bewerten. An Standorten mit höherer Gefährdung durch Blitzschlag oder transiente Spannungsereignisse sollte besonderes Augenmerk auf den Überspannungsschutz sowohl an den Strom- als auch an den Kommunikationsschnittstellen gelegt werden.

Bei Projekten mit mehreren Kreuzungen sollte auch die Fernkonfiguration in Betracht gezogen werden, da sie sich auf die Inbetriebnahme und den langfristigen Wartungsaufwand auswirken kann.

Bewerten Sie abschließend die vollständige Gerätespezifikation, einschließlich Displaykonfiguration, Betriebsspannung, Countdown-Bereich, Umweltschutz, Reaktionseigenschaften und projektspezifische Kompatibilität. Das Verkehrssignal-Portfolio von FAMA umfasst auch Verkehrssignalsteuerungen zur Steuerung von Fahrzeugsignalen, Fußgängersignalen, Countdown-Timern und Richtungslichtern und ist ein Beispiel dafür, wie Countdown-Geräte in einer umfassenderen Signalsteuerungsarchitektur berücksichtigt werden können.

Die entscheidende Frage lautet daher nicht einfach: „Zeigt dieser Countdown-Timer die verbleibenden Sekunden deutlich an?“ Eine nützlichere Beschaffungsfrage lautet: Kann diese Countdown-Ampel meine Ampelsteuerung richtig erkennen, die Synchronisierung unter den elektrischen Bedingungen des Projekts aufrechterhalten, der erwarteten Außenumgebung standhalten und über ihre Lebensdauer hinweg effizient konfiguriert und gewartet werden?

Für Auftragnehmer und Systemintegratoren, die eine segmentierte Countdown-Ampel bewerten, stellen diese Faktoren eine praktischere Grundlage für den Vergleich von Geräten dar als nur die Helligkeit oder das Erscheinungsbild des Displays. Die Countdown-Ampel-Lösungen und Projekterfahrungen von FAMA können anhand der Countdown-Ampel-Produktpalette und des Ampel-Projektportfolios weiter überprüft werden .
