So wählen Sie eine zuverlässige Fahrradampel mit geringem Stromverbrauch für Kreuzungen aus

An einer Radwegkreuzung muss eine Ampel mehr leisten, als nur eine rote, gelbe oder grüne Anzeige anzuzeigen. Es muss über lange Betriebszeiten ein erkennbares Signal aufrechterhalten, konsistent mit dem Kreuzungskontrollsystem zusammenarbeiten und unnötige Wartungsarbeiten für das Ingenieurteam vermeiden.

Für Projektunternehmer und Integratoren von Lichtsignalanlagen ist daher die innere Gestaltung einer Fahrradampel ebenso wichtig wie ihr optisches Erscheinungsbild. LED-Ausfälle, instabiler Antriebsstrom, ineffiziente Stromumwandlung und elektromagnetische Störungen können die langfristige Betriebsleistung beeinträchtigen.

Eine zuverlässige Low-Power-Fahrradampel muss daher als elektrisches und optisches System und nicht nur als LED-Signal bewertet werden. Die Fahrradampel-Reihe von FAMA ist für spezielle Radwegkreuzungen konzipiert und ihre Produktarchitektur vereint Lampenplatine, Linse, Netzteil und Lampenschale in einer dreiteiligen Baugruppe.

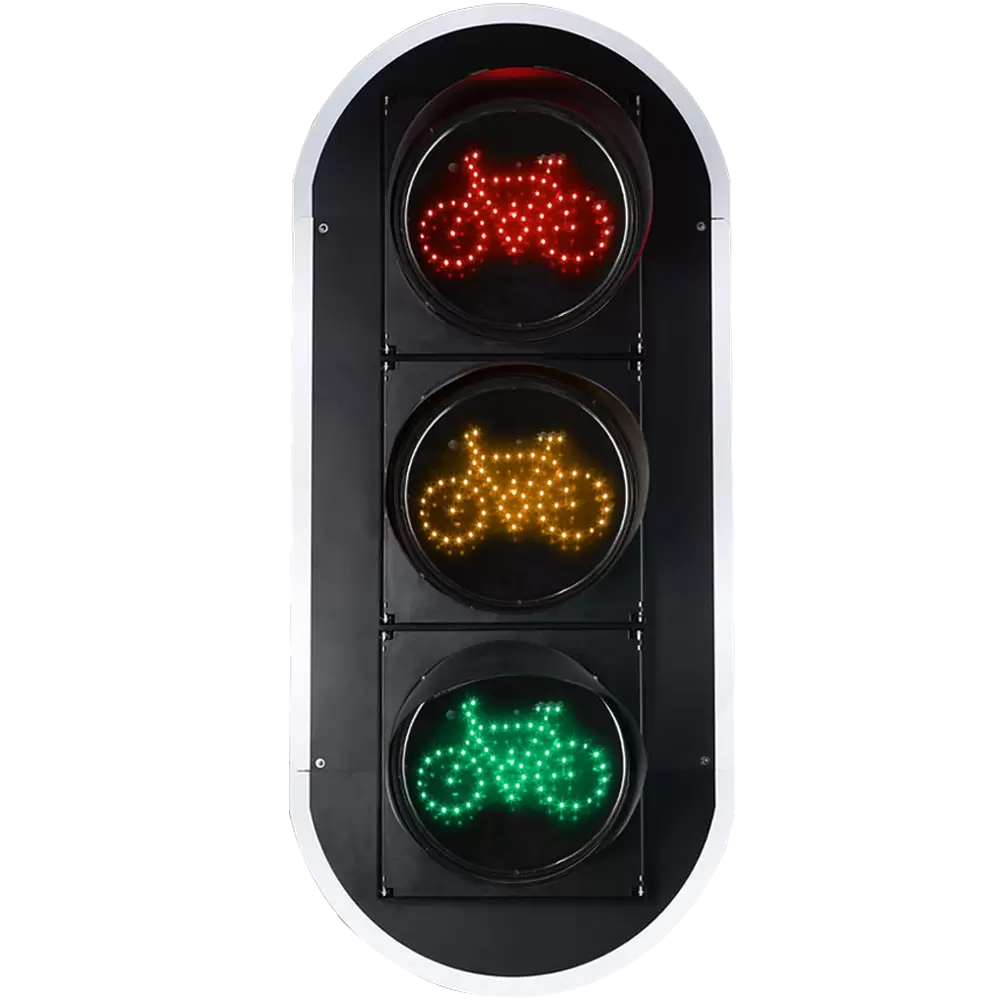

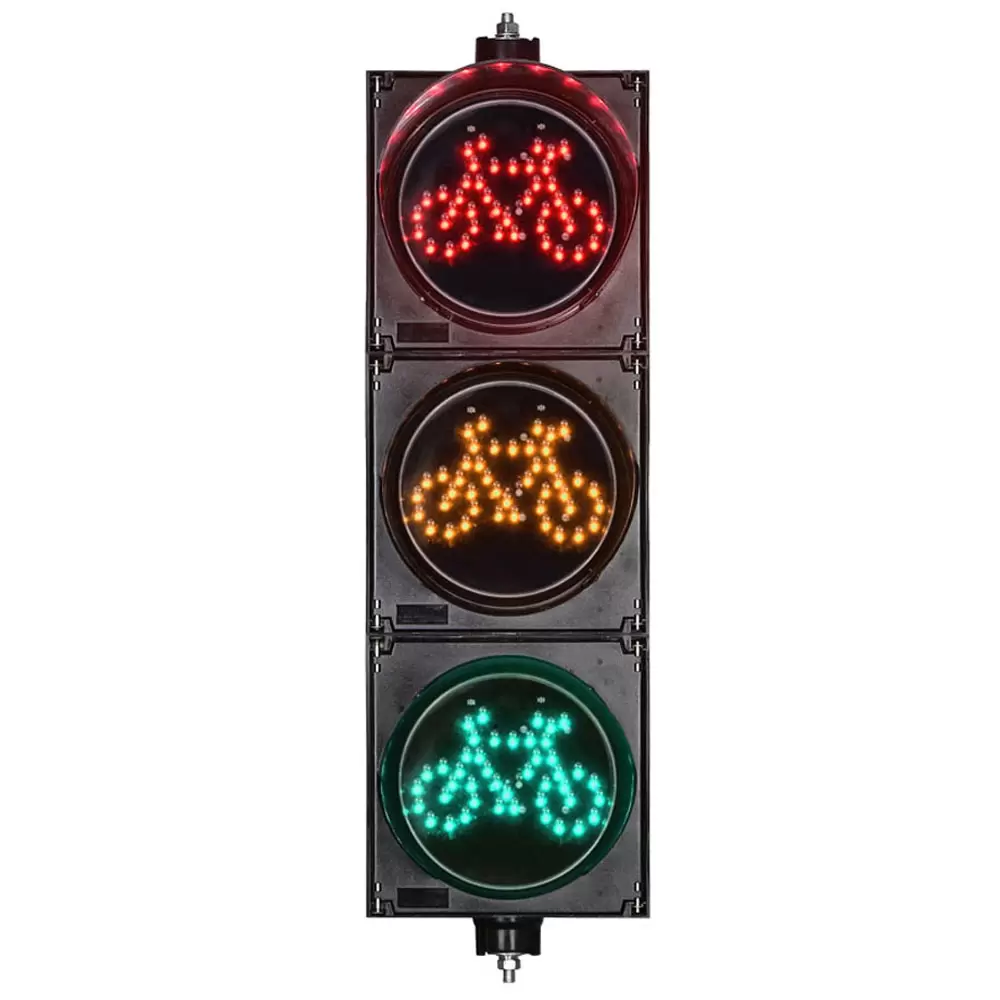

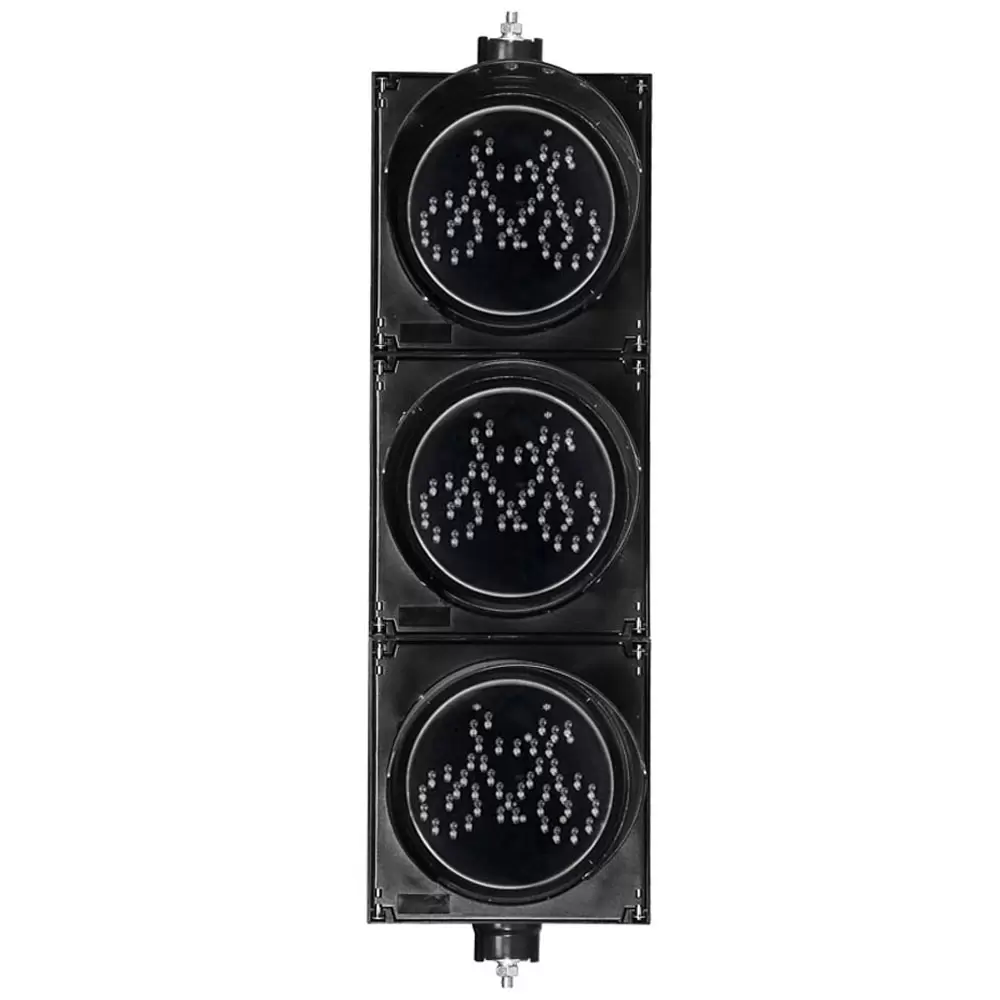

Fahrradampel mit geringer Leistung: Struktur und Zuverlässigkeit

Was ist eine Fahrradampel?

Eine Fahrradampel ist ein spezielles Verkehrssignal zur Steuerung des Fahrradverkehrs an Kreuzungen und anderen Orten, an denen Fahrräder eine separate Signalphase benötigen. Im Gegensatz zu einem allgemeinen Fahrzeugsignal ist seine Anzeige speziell für Radfahrer gedacht und kann Fahrradsymbole mit roter, gelber und grüner Anzeige verwenden.

FAMA bezeichnet seine Fahrradampeln als Lösungen für Radwege, Kreuzungen und gemeinsame Verkehrskorridore. Die Produktpalette ist auch für den Einsatz mit Lichtsignalsteuerungen und zentralen Verkehrsmanagementsystemen ausgelegt.

Für einen Verkehrsingenieur ist es entscheidend, dass eine Fahrradampel Teil des Kreuzungsleitsystems ist. Die Lampe sorgt für die visuelle Anzeige, während der Controller bestimmt, wann sich die Anzeige ändert. Der Signalgeber muss daher während des gesamten Betriebszyklus eine stabile und konsistente Anzeige liefern.

Wie funktioniert eine Fahrradampel?

Die Low-Power-Fahrradampel verwendet eine dreiteilige Baugruppe. Der Lampenkern besteht aus Lampenplatine, Linse, Netzteil und Lampenschale, die zusammenarbeiten, um das sichtbare Fahrradsignal zu erzeugen und zu steuern. Es ist speziell für die Ampelsteuerung an Kreuzungen konzipiert, die für Radwege vorgesehen sind.

Die Lampenplatine enthält die LED-Lichtquellen und den Treiberschaltkreis. Die Linse ist Teil des optischen Systems, das steuert, wie das emittierte Licht dem Betrachter präsentiert wird. Das Netzteil sorgt für die vom LED-System benötigten elektrischen Umwandlungs- und Betriebsbedingungen, während die Lampenschale Teil der Signalgehäusestruktur ist.

Diese Architektur ist wichtig, da die Signalzuverlässigkeit nicht allein von der LED bestimmt wird. Elektrischer Antrieb, Schaltungsaufbau, optische Komponenten und Gehäuse müssen zusammenwirken.

Für die von der FAMA gelisteten Low-Power-Fahrradampeln umfassen die verfügbaren Konfigurationen 200 mm und 300 mm große Lichtaustrittsflächen mit einem AC-Betriebseingang von 85–264 V/47–63 Hz. Der angegebene Stromverbrauch des roten, gelben und grünen Fahrradsignals beträgt bis zu 5 W für die 200-mm-Version und bis zu 8 W für die 300-mm-Version.

Warum ist das Mesh-Circuit-Design wichtig?

Eines der wichtigsten Zuverlässigkeitsmerkmale ist das auf der Lichtplatine verwendete Mesh-Schaltungsdesign.

Bei einer herkömmlichen LED-Anordnung kann ein lokaler Komponentenausfall je nach Anschlussart der LEDs möglicherweise einen größeren Teil des Stromkreises beeinträchtigen. Bei einer Ampel an einer Kreuzung ist dies unerwünscht, da ein teilweiser Ausfall das Erscheinungsbild der Ampel verändern und zusätzlichen Wartungsaufwand verursachen kann.

Die Low-Power-Fahrradampel verwendet einen Mesh-Schaltkreis, der die Fehlerstelle automatisch isoliert, wenn eine einzelne LED-Lampenperle ausfällt. Die verbleibenden LED-Lampenperlen können weiter betrieben werden, wodurch der Gesamteffekt der Anzeige erhalten bleibt.

Dies ist insbesondere für Wartungsteams relevant.

Was passiert, wenn an einer Fahrradampel eine LED ausfällt?

Beim Mesh-Schaltungsdesign bedeutet der Ausfall einer einzelnen LED nicht zwangsläufig, dass das gesamte sichtbare Signal nicht mehr funktioniert. Der ausgefallene Punkt wird isoliert, während die verbleibenden LED-Perlen weiter funktionieren.

Dies bedeutet nicht, dass eine ausgefallene LED auf unbestimmte Zeit ignoriert werden kann. Dies bedeutet, dass die Schaltungsarchitektur ein gewisses Maß an Fehlertoleranz bietet, das dazu beitragen kann, die Signalanzeige aufrechtzuerhalten, bis eine Wartung geplant werden kann.

Bei durchgehend betriebenen Kreuzungen ist diese Unterscheidung wichtig. Das Wartungspersonal kann das betroffene Gerät beurteilen, anstatt jeden einzelnen LED-Ausfall automatisch als kompletten Signalausfall zu behandeln.

Wie wirkt sich ein Konstantstromantrieb auf die Lebensdauer aus?

Die Leistung von LEDs hängt stark von stabilen elektrischen Betriebsbedingungen ab. Übermäßiger oder instabiler Strom kann die elektrische und thermische Belastung erhöhen, während inkonsistenter Strom die Lichtleistung und die Komponentenleistung beeinträchtigen kann.

Die Low-Power-Fahrradampel nutzt Konstantstrom-Antriebstechnologie, um einen stabilen Arbeitsstrom aufrechtzuerhalten. Laut Produktinformationen von FAMA soll diese Konstruktion die Lebensdauer der Lampen verlängern und spätere Wartungskosten senken.

Die Produktspezifikationen geben eine LED-Lebensdauer von ≥100.000 Stunden sowohl für die 200-mm- als auch die 300-mm-Konfiguration an. Hierbei handelt es sich um eine spezifizierte LED-Lebensdauer und nicht um eine Garantie dafür, dass eine gesamte installierte Verkehrsampel genau für diesen Zeitraum ohne Wartung funktioniert. Die tatsächliche Lebensdauer vor Ort kann auch von den elektrischen Bedingungen, der Temperatur, der Installation, der Umgebungseinwirkung und anderen Systemfaktoren abhängen.

Diese Unterscheidung ist beim Vergleich von Produkten wichtig. In einer Beschaffungsspezifikation sollte die Zahl der LED-Lebensdauer nicht isoliert betrachtet werden. Auch die Antriebsmethode und das gesamte elektrische Design müssen berücksichtigt werden.

Leistung der roten Fahrradampel an Kreuzungen

Warum sind Fahrradampeln an Kreuzungen wichtig?

An einer stark befahrenen Kreuzung können Fahrräder Fahrspuren, Fußgängerbewegungen, Abbiegeverkehr oder andere Fahrradströme kreuzen. Ein spezielles Fahrradsignal bietet Radfahrern eine separate visuelle Anweisung, anstatt dass sie ein Fahrzeugsignal interpretieren müssen, das möglicherweise nicht direkt ihrer Bewegung entspricht.

Die Fahrradampel-Produktpalette von FAMA ist für städtische Fahrradwege, Kreuzungen und gemeinsame Verkehrskorridore konzipiert, wo eine spezielle Signalsteuerung dabei helfen kann, die Fahrradbewegungen neben anderen Verkehrsteilnehmern zu organisieren.

Einer roten Fahrradampel kommt daher eine besondere betriebliche Funktion zu: Sie dient Radfahrern während der entsprechenden Signalphase als eindeutige Stoppanzeige.

Die Wirksamkeit dieser Anzeige hängt nicht nur von der roten Farbe selbst ab, sondern auch von der Konsistenz der LED-Anzeige, dem optischen Design, der elektrischen Stabilität und der Integration in die Kreuzungssteuerung.

Warum sind Ampeln mit geringer Leistung wichtig?

Ein geringer Stromverbrauch wird immer wichtiger, wenn Verkehrsampeln über einen längeren Zeitraum in Betrieb sind und an mehreren Kreuzungen eingesetzt werden.

Die Low Power Fahrradampel verwendet ein unabhängig entwickeltes Euro-Standard-Netzteil mit einem angegebenen Leistungsfaktor von bis zu 0,98. In der Produktdokumentation wird beschrieben, dass dieses Netzteil eine hohe Energieumwandlungseffizienz aufweist und für einen geringeren Energieverbrauch ausgelegt ist.

Der angegebene Stromverbrauch der Lampe beträgt:

Bei diesen Zahlen handelt es sich um Lampenleistungsspezifikationen auf Produktebene. Der tatsächliche Energieverbrauch des Systems hängt vom Betriebszyklus, der Anzahl der Signaleinheiten, der Controller-Konfiguration und der Häufigkeit, mit der jede Anzeige aktiv ist, ab.

Bei Großprojekten ist diese Unterscheidung wichtig. Ein Signal mit geringer Leistung reduziert nicht nur den Verbrauch einer Lampe; Wenn sie über viele Signalgeber und lange Betriebszeiten hinweg multipliziert werden, werden die elektrischen Eigenschaften zu einem sinnvollen Teil der Lebenszyklusplanung.

Warum ist der Leistungsfaktor für LED-Verkehrssignale wichtig?

Der Leistungsfaktor beschreibt, wie effektiv die elektrische Leistung aus der Wechselstromversorgung aus Sicht des elektrischen Systems genutzt wird. Ein höherer Leistungsfaktor bedeutet im Allgemeinen, dass das Gerät im Verhältnis zur tatsächlich verbrauchten Leistung effektiver Strom zieht.

Für diese Low-Power-Fahrradampel beträgt der angegebene Leistungsfaktor bis zu 0,98.

Bei der Verkehrssignaltechnik sollte der Leistungsfaktor neben dem tatsächlichen Stromverbrauch berücksichtigt werden und nicht als eigenständiger Energieeinsparungsprozentsatz behandelt werden. Ein Beschaffungsteam sollte die vollständigen elektrischen Spezifikationen überprüfen, einschließlich Eingangsspannung, Frequenz, tatsächlichem Stromverbrauch, Leistungsfaktor und Oberschwingungsverhalten.

Wie wirkt sich die EMV-Leistung auf die Zuverlässigkeit von Fahrradverkehrssignalen aus?

Ampelkreuzungen sind elektrisch komplexe Umgebungen. Fahrradsignale können neben Fahrzeugampeln, Fußgängersignalen, Steuerungen, Erkennungsgeräten, Kommunikationsgeräten und anderen elektrischen Geräten betrieben werden.

Aus diesem Grund ist elektromagnetische Verträglichkeit (EMV) nicht nur ein Zertifizierungsbegriff. Es hängt davon ab, ob Geräte betrieben werden können, ohne unzulässige Störungen zu verursachen oder übermäßig durch elektromagnetische Störungen beeinträchtigt zu werden.

Die Low-Power-Fahrradampel entspricht den europäischen Normen zur elektromagnetischen Verträglichkeit und weist eine Gesamtharmonische Verzerrung (THD) von unter 10 % auf. FAMA gibt an, dass dieses Design dazu beiträgt, Störungen des Stromnetzes und anderer Geräte an der Kreuzung zu reduzieren.

Ein niedrigerer THD-Wert kann für die Qualität des von elektronischen Geräten gezogenen Stroms relevant sein, Beschaffungsteams sollten jedoch dennoch die EMV-Leistung anhand der spezifischen Standards und Genehmigungsanforderungen der Projektjurisdiktion bewerten.

Für einen Systemintegrator stellt sich daher nicht nur die praktische Frage, ob ein Fahrradsignal hell genug ist. Es geht darum, ob das Signal als eine Komponente innerhalb einer größeren Elektro- und Verkehrskontrollumgebung vorhersehbar funktionieren kann.

So wählen Sie eine Fahrradampel mit geringem Stromverbrauch für ein Projekt aus

Worauf sollte ich bei einer roten Fahrradampel achten?

Ein rotes Fahrradsignal sollte anhand der tatsächlichen Kreuzungsanforderungen und nicht nur anhand der Farbe bewertet werden.

Für Beschaffungs- und Engineering-Teams verdienen die folgenden Faktoren Aufmerksamkeit:

1. Signalanzeige und optisches Design

Das Signal sollte eine klare fahrradspezifische Anzeige liefern, die der Straßenführung und den Sichtverhältnissen entspricht. Das Fahrradampel-Sortiment von FAMA verwendet Fahrradsymbole und bietet verschiedene Konfigurationen für die gezielte Steuerung des Radverkehrs.

2. Stromverbrauch

Überprüfen Sie die tatsächliche Lampenleistung, anstatt sich nur auf Begriffe wie „energieeffizient“ zu verlassen. Die Low-Power-Fahrradampel gibt ≤5 W für jede rote, gelbe und grüne Anzeige in der 200-mm-Konfiguration und ≤8 W für die 300-mm-Konfiguration an.

3. Leistungsfaktor

Für das Euro-Standard-Netzteil des Produkts ist ein Leistungsfaktor von bis zu 0,98 angegeben. Dies sollte zusammen mit dem tatsächlichen Stromverbrauch und anderen elektrischen Eigenschaften bewertet werden.

4. LED-Fehlerisolierung

Der Mesh-Kreislauf ist besonders relevant, wenn der Wartungszugang schwierig ist. Wenn eine LED ausfällt, ermöglicht die automatische Isolierung der Fehlerstelle, dass die verbleibenden LED-Perlen weiter funktionieren.

5. Konstantstromantrieb

Eine stabile Stromversorgung trägt zur Aufrechterhaltung konstanter LED-Betriebsbedingungen bei und ist Teil des Produktansatzes zur Verlängerung der Lampenlebensdauer und zur Reduzierung des Wartungsaufwands.

6. THD- und EMC-Leistung

Bei einer Kreuzung mit mehreren elektronischen Geräten sollten harmonische Verzerrungen und elektromagnetische Verträglichkeit in die technische Bewertung einbezogen und nicht als sekundäre Spezifikationen behandelt werden.

7. Erwartete Lebensdauer

Die angegebene LED-Lebensdauer von ≥100.000 Stunden bietet eine nützliche Vergleichsreferenz, Beschaffungsteams sollten jedoch die Lebensdauer der LED-Komponenten von der garantierten Systemlebensdauer unterscheiden.

Lohnen sich Fahrradampeln mit geringer Leistung?

Die Antwort hängt von den Betriebsbedingungen des Projekts und den Beschaffungszielen ab.

Bei einer einzelnen kleinen Installation ist der Unterschied in der Lampenleistung möglicherweise nicht der größte Faktor bei den Gesamtprojektkosten. Bei einem Einsatz an mehreren Kreuzungen werden jedoch Stromverbrauch, Komponentenzuverlässigkeit, Fehlertoleranz und Wartungsanforderungen wichtiger, da dieselben Eigenschaften über mehrere Signalgeber hinweg wiederholt werden.

Ein stromsparendes Design wird wertvoller, wenn es mit zuverlässiger Stromregelung, geeigneter Leistungsumwandlung, Fehlerisolierung und EMV-Leistung kombiniert wird. Wenn man nur den Stromverbrauch betrachtet, kann das Gesamtbild des Lebenszyklus verfehlt werden.

Beispielsweise kann ein Signal mit geringer Nennleistung, aber schlechter Fehlertoleranz dennoch zu erheblichen Wartungsarbeiten führen. Umgekehrt trägt ein Design, das geringen Stromverbrauch mit Mesh-Fehlerisolierung und Konstantstromantrieb kombiniert, sowohl Betriebsenergie- als auch Wartungsaspekten Rechnung.

Wie können LED-Fahrradampeln die Wartungskosten senken?

Wartungseinsparungen ergeben sich nicht allein aus einer Spezifikation.

Sie können aus dem Zusammenwirken mehrerer Gestaltungsmerkmale resultieren:

• Das Mesh-Schaltungsdesign begrenzt die Auswirkungen eines einzelnen LED-Ausfalls.

• Der Konstantstromantrieb sorgt für einen stabilen Betriebsstrom und unterstützt eine längere LED-Lebensdauer.

• Ein effizientes Netzteildesign hilft, den Energieverbrauch im Betrieb zu kontrollieren.

• Die EMV-Leistung trägt dazu bei, das Risiko elektrischer Störungen bei Geräten an der Kreuzung zu verringern.

• Eine lange angegebene LED-Lebensdauer kann die erwartete Häufigkeit des LED-Austauschs verringern.

Der wichtige Punkt für ein Wartungsteam besteht darin, dass diese Funktionen verschiedene Fehler- oder Betriebsmechanismen beheben. Bei der Fehlerisolierung geht es hauptsächlich um die Kontinuität der Anzeige nach einem lokalen LED-Ausfall. Beim Konstantstromantrieb geht es um einen stabilen LED-Betrieb. Bei EMV und THD geht es um elektrische Kompatibilität und Systemstabilität. Energieeffizienz befasst sich mit dem laufenden Energieverbrauch.

Das macht die Kombination aussagekräftiger als jede einzelne Marketingaussage.

FAMA – das führende Unternehmen in der chinesischen Verkehrssignalbeleuchtungsindustrie

Für Verkehrssignalgeber und Systemintegratoren ist die Auswahl des Signalgebers nur ein Teil eines Kreuzungsprojekts. Auch die Kompatibilität mit dem umfassenderen Verkehrsleitsystem, den Projektanforderungen, den Installationsbedingungen und der langfristigen Wartungsstrategie muss berücksichtigt werden.

Yangzhou FAMA Intelligent Equipment Co., Ltd. positioniert sich als integrierter Anbieter intelligenter Transportlösungen mit Produkt- und Lösungsbereichen, die intelligente Signalsteuerung, intelligente Verkehrssicherheit und andere intelligente Transportausrüstung umfassen.

Das Ampel-Portfolio umfasst Ampelsteuerungen, Fahrzeugampeln, Fußgängerampeln, Fahrradampeln, Countdown-Timer, integrierte Ampeln und Ampelmodule.

Für Projekte, die mehr als einen eigenständigen Signalgeber erfordern, deckt das Projektportfolio von FAMA mehrere Regionen ab, darunter Afrika, Asien, Europa, den Nahen Osten, Nordamerika, Südamerika und inländische Projekte. Auf der Projektseite sind derzeit Verkehrssignalprojekte in Ländern wie Chile, Peru, Brasilien, Argentinien, Kolumbien, Paraguay, Ecuador, Uruguay und Guatemala aufgeführt.

Dieser projektorientierte Ansatz ist für Auftragnehmer und Systemintegratoren relevant, die einen Lieferanten für eine breitere Bereitstellung statt für den einmaligen Produktkauf bewerten.

Entdecken Sie FAMA-Verkehrsprojekte

Sehen Sie sich die FAMA-Produkte für Fahrradampeln an

Abschließende Überlegungen zu Radwegkreuzungsprojekten

Die Auswahl einer zuverlässigen Fahrradampel mit geringem Stromverbrauch sollte sich nicht darauf beschränken, die niedrigste Wattzahl oder die am besten sichtbare rote Anzeige zu finden.

Für ein professionelles Ampelprojekt ist die sinnvollere Bewertung, ob das Produkt eine geeignete fahrradspezifische Signalanzeige mit einer robusten Elektro- und Schaltungsarchitektur kombiniert.

Die Low-Power-Fahrradampel von FAMA vereint eine dreiteilige Struktur, Mesh-Schaltungsfehlerisolierung, Euro-Standard-Stromversorgung, Leistungsfaktor bis zu 0,98, Konstantstromantrieb und THD unter 10 %. Die aufgeführten 200-mm- und 300-mm-Konfigurationen bieten außerdem klare Anhaltspunkte für Stromverbrauch, Betriebsspannung, Umgebungsbedingungen, Schutzart und LED-Lebensdauer.

Für Auftragnehmer, Systemintegratoren, staatliche Beschaffungsteams und Wartungsingenieure bieten diese Spezifikationen eine praktischere Grundlage für den Produktvergleich. Letztendlich ist die richtige Wahl diejenige, die den Signalanforderungen der Kreuzung entspricht und gleichzeitig einen stabilen Betrieb, einen überschaubaren Energieverbrauch, Fehlertoleranz und eine vorhersehbare langfristige Wartung gewährleistet.

Wenn das Projekt eine Fahrradsignallösung erfordert, die als Teil eines umfassenderen Verkehrskontrollsystems funktionieren muss, sollte die Bewertung daher mit den gesamten technischen Anforderungen beginnen – und nicht nur mit dem Aussehen des roten Fahrradsignals.
