Segmenttyp-Countdown-Ampel: Wie Präzision, Signalsynchronisation und Sichtbarkeit die Projektauswahl beeinflussen

An einer signalisierten Kreuzung ist ein Countdown-Timer nicht einfach eine digitale Anzeige, die an einer Ampel angebracht ist. Ihr Wert hängt davon ab, ob die verbleibende Zeit deutlich angezeigt wird, ob der Countdown der tatsächlichen Signalphase folgt und ob Autofahrer und Fußgänger die Informationen aus angemessener Entfernung erkennen können. Herkömmliche oder schlecht abgestimmte Countdown-Geräte können zu praktischen Problemen wie unklaren Ziffern, unzureichender Sichtbarkeit bei Tag, Synchronisationsfehlern oder instabilem Betrieb nach längerer Exposition im Freien führen.

Für Käufer von Verkehrssignalanlagen, Straßenbauunternehmen und Integratoren intelligenter Transportsysteme machen diese Probleme die Produktauswahl komplizierter als den Vergleich von LED-Helligkeit oder Gehäuseabmessungen. Die entscheidende Frage ist, ob eine Ampel mit Countdown-Timer konsistent mit dem vorhandenen Signalsteuerungssystem funktionieren kann und gleichzeitig lesbare Informationen unter den Umgebungsbedingungen des Projekts beibehält.

Eine Segment-Countdown-Ampel ist besonders relevant, wenn numerische Segmentierung, konfigurierbare Anzeigebereiche und Integration mit der Kreuzungssignalsteuerung erforderlich sind. Das kastenförmige Segment-Countdown-Produkt von FAMA beispielsweise integriert Segmentanzeige, Steuerplatine, Stromversorgung und Schrank in einer Einheit und ist für ampelgesteuerte Kreuzungen konzipiert. Die aufgeführten Konfigurationen reichen von 600 × 400 mm bis 1200 × 600 mm großen Leuchtflächen mit unterschiedlichen Anzeigebereichen von 0–9 Sekunden bis 0–999 Sekunden.

Warum Segmentanzeigetechnologie an einer Kreuzung wichtig ist

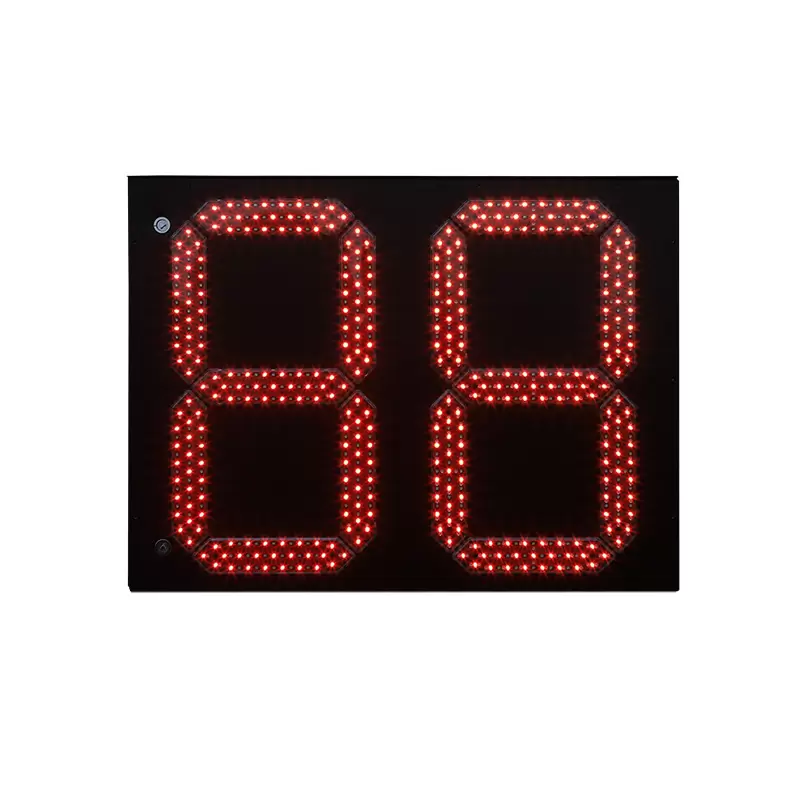

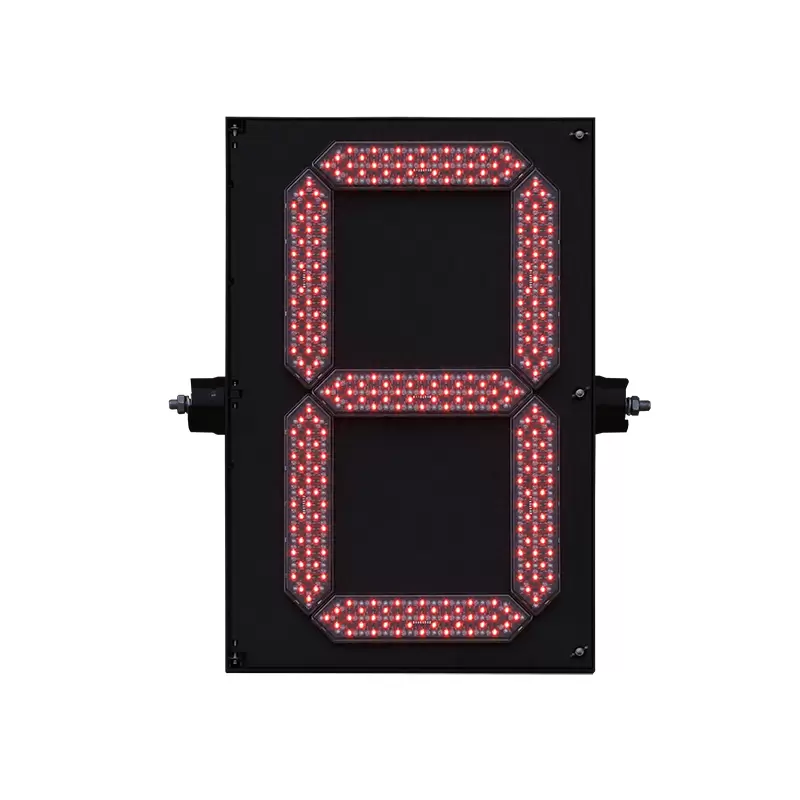

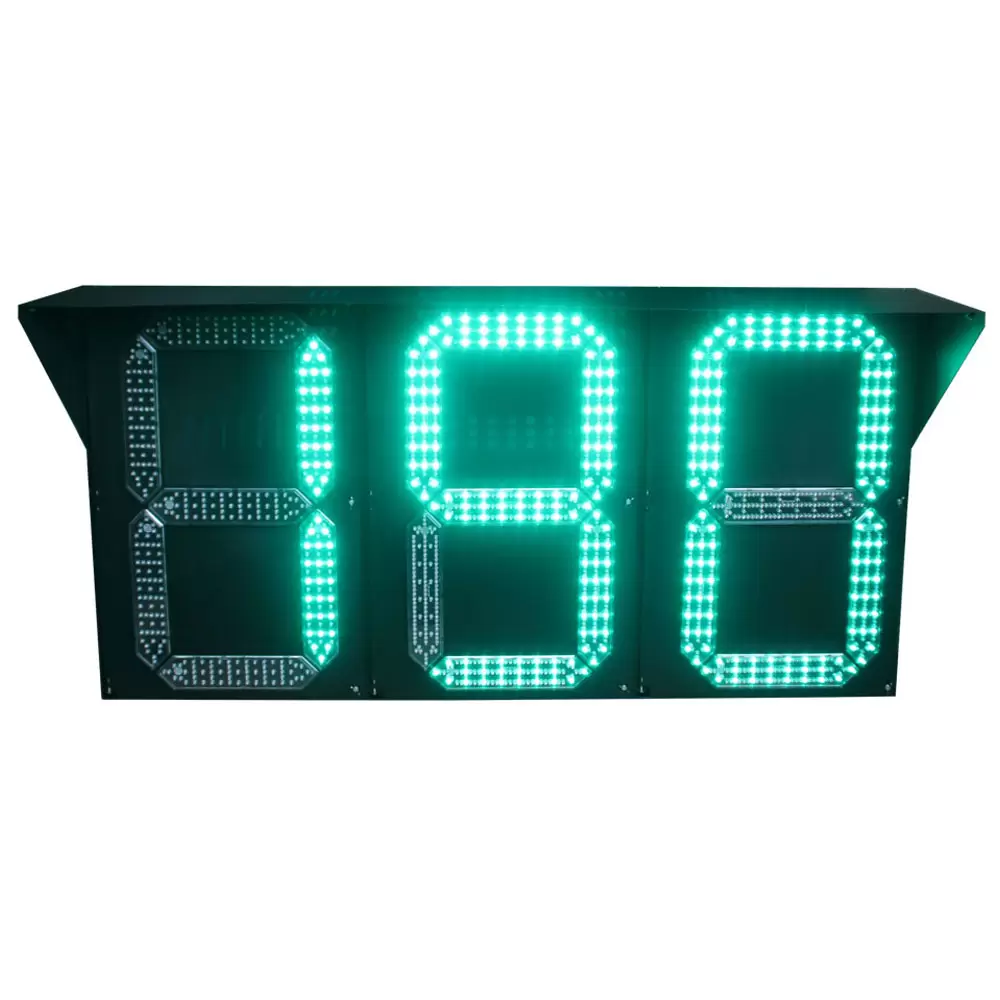

Eine Segment-Countdown-Anzeige bildet Zahlen durch einzeln ansteuerbare LED-Segmente. Anstatt Informationen als Allzweckbildschirm darzustellen, verwendet es eine definierte digitale Zeichenstruktur, die für die Anzeige numerischer Werte optimiert ist.

Dieser Ansatz hat einen wichtigen praktischen Vorteil: Die den Verkehrsteilnehmern präsentierten Informationen sind einfach und spezifisch. Ein Treiber muss keine grafische Schnittstelle interpretieren. Die verbleibende Zeit wird direkt als Zahl dargestellt, während Fußgänger anhand des angezeigten Wertes die verbleibende Überquerungs- oder Wartephase beurteilen können.

Mit zunehmendem Betrachtungsabstand wird die Displaygröße besonders wichtig. Die Segment-Countdown-Ampel (Kastentyp) von FAMA ist in mehreren lichtemittierenden Flächengrößen erhältlich, darunter 600 × 400 mm, 800 × 600 mm, 900 × 600 mm und 1200 × 600 mm. Die entsprechenden aufgeführten Anzeigebereiche sind 0–9 s, 0–99 s, 0–199 s bzw. 0–999 s.

Das bedeutet nicht, dass das größte Display automatisch die beste Wahl ist. Eine kompakte städtische Kreuzung, ein Fußgängerüberweg und eine breite mehrspurige Straße stellen unterschiedliche Anforderungen an die Sichtbarkeit. Beschaffungsteams sollten den physischen Installationsabstand, die Montageposition, die Straßengeometrie, den Betrachtungswinkel und die Umgebungsbeleuchtung bewerten, bevor sie die Displayabmessungen auswählen.

Beispielsweise kann an einem Fußgängerüberweg eine Anzeige Vorrang haben, die vom Wartebereich aus gut lesbar ist, während an einer größeren Fahrzeugkreuzung möglicherweise eine größere Anzeigefläche erforderlich ist, um die Erkennbarkeit aus größerer Entfernung aufrechtzuerhalten. Eine alleinige Auswahl des Displays nach Schrankmaßen kann daher zu einer ungeeigneten Konfiguration führen.

Die Genauigkeit des Countdowns hängt von der Signalsteuerkette ab

Eine der wichtigsten Fragen für einen Countdown-Timer-Hersteller ist nicht nur „Wie genau ist der Timer?“ sondern vielmehr: „Wie erhält und folgt der Timer der tatsächlichen Signalphase?“

Ein Verkehrs-Countdown-System muss im Allgemeinen den Betriebszustand der Verkehrsampel empfangen oder erkennen und diesen Zustand in die Restzeitanzeige umwandeln. Die praktische Kette kann daher verstanden werden als:

Verkehrssignalsteuerung → Signalphase → Countdown-Steuerlogik → LED-Anzeige

Auch wenn die Countdown-Anzeige nicht korrekt mit der Signalphase synchronisiert ist, kann eine optisch eindeutige Zahl dennoch falsche Informationen liefern.

Die Segmenttyp-Countdown-Ampel von FAMA unterstützt den Lernmodus, den Triggermodus, den Kommunikationsmodus und den Kompatibilitätsmodus gemäß den veröffentlichten technischen Parametern. Das Produkt verwendet außerdem einen adaptiven Countdown-Erkennungsschaltkreis, der die Eingangsspannungspegel anpasst, Betriebsschwellenwerte anpasst und externe elektrische Störungen filtert.

Diese Art von Architektur ist relevant, wenn Countdown-Geräte an einer bestehenden Kreuzung ersetzt oder modernisiert werden. Anstatt die Countdown-Anzeige als isoliertes LED-Gerät zu behandeln, muss das Ingenieurteam die Beziehung zwischen Timer, Controller, Eingangssignal und Betriebsmodus überprüfen.

Die vom Hersteller veröffentlichte Reaktionszeit für den kastenförmigen Segment-Countdown beträgt weniger als 100 ms für das Starten und Herunterfahren. Diese Spezifikation sollte jedoch nicht als universelle Messung der Countdown-Timing-Genauigkeit interpretiert werden. Reaktionszeit und Phasensynchronisation sind unterschiedliche technische Merkmale und sollten in den Projektspezifikationen separat bewertet werden.

Wie LED-Helligkeit und Betrachtungsabstand die Erkennung beeinflussen

Für Verkehrsgeräte im Außenbereich ist „hohe Helligkeit“ allein kein ausreichendes Auswahlkriterium.

FAMA gibt für seine kastenförmige Segment-Countdown-Ampel einen Lichtstärkebereich von 5000–15000 cd/m² an, zusammen mit einer angegebenen Sichtweite von ≥300 m. Die aufgeführten LED-Wellenlängen betragen 625 ± 5 nm für Rot, 590 ± 5 nm für Gelb und 505 ± 5 nm für Grün.

Diese Zahlen stellen beim Vergleich von Produkten eine nützliche Referenz dar, Beschaffungsteams sollten jedoch dennoch zwischen der vom Hersteller angegebenen Sichtweite und der tatsächlichen Erkennungsweite unterscheiden, die an einer bestimmten Kreuzung erreicht wird. Straßenbreite, Montagehöhe, Betrachtungswinkel, direkte Sonneneinstrahlung, Wetterbedingungen und die physische Größe der angezeigten Ziffern können alle die praktische Sichtbarkeit beeinflussen.

Das gleiche Prinzip gilt beim Vergleich von Segmentanzeigen mit anderen Anzeigetechnologien. Die Dot-Matrix-Countdown-Ampel von FAMA beispielsweise nutzt ein in das Lampengehäuse integriertes LED-Punktmatrix-Display. Das aufgeführte Modell verfügt über eine lichtemittierende Fläche von 400 × 400 mm, einen Anzeigebereich von 0–99 Sekunden, eine Lichtstärke von 5000–15000 cd/m² und eine angegebene Sichtweite von ≥300 m.

Daher sollte die Wahl zwischen Segment- und Punktmatrix-Technologie auf den Anzeigeanforderungen des Projekts basieren und nicht davon ausgehen, dass eine Technologie allgemein überlegen ist.

Zuverlässigkeit im Außenbereich erfordert mehr als nur ein Gehäuse

Verkehrssignalgeräte bleiben normalerweise längere Zeit im Freien, daher müssen bei der Beschaffung Temperatur, Luftfeuchtigkeit, Wassereintritt, elektrische Störungen und Überspannungsereignisse berücksichtigt werden.

Für die kastenförmige Segment-Countdown-Ampel von FAMA beträgt die veröffentlichte Betriebstemperatur -40 °C bis +80 °C, die relative Luftfeuchtigkeit ≤97 % RH und die Schutzart IP55. Die angegebene LED-Lebensdauer beträgt ≥100.000 Stunden. Als Betriebsspannungsbereich spezifiziert das Produkt außerdem AC85V–264V bei 47–63Hz.

Diese Spezifikationen sind nützlich, weil sie es Ingenieurteams ermöglichen, Produkte mit den Umweltanforderungen eines Projekts zu vergleichen, anstatt sich auf allgemeine Aussagen wie „geeignet für den Einsatz im Freien“ zu verlassen.

Ein weiterer Gesichtspunkt ist der elektrische Schutz. FAMA gibt an, dass sein kastenförmiges Countdown-Produkt über einen Überspannungsschutz sowohl für den Stromeingang als auch für die Kommunikationsschnittstellen verfügt. Außerdem wird die adaptive Erkennung beschrieben, die auf Schwankungen der Eingangsspannung und externe elektrische Störungen abzielt.

Bei einer Kreuzung, die Blitzschlag, Spannungsschwankungen oder anderen elektrischen Störungen ausgesetzt ist, können diese Funktionen für die Gesamtkonstruktion der Ausrüstung relevant sein. Allerdings sollten die tatsächlichen Schutzanforderungen dennoch anhand des elektrischen Designs, des Erdungssystems, der Überspannungsschutzarchitektur und der örtlichen Umgebungsbedingungen des Projekts bewertet werden.

Wie Countdown-Timer-Ampeln mit Verkehrssignalsystemen funktionieren

Eine Ampel mit Countdown-Timer sollte als Teil des Kreuzungskontrollsystems und nicht als eigenständige Anzeige betrachtet werden.

An einer herkömmlichen Kreuzung mit Signalen bestimmt der Controller die Signalphasen für Fahrzeuge und Fußgänger. Die Countdown-Einheit zeigt dann die verbleibende Zeit der jeweiligen Phase an. In fortschrittlicheren intelligenten Transportumgebungen kann die Signalsteuerung auch Verkehrsinformationen einbeziehen, die von verschiedenen Sensortechnologien gesammelt werden.

FAMA beschreibt seine Aktivitäten zur intelligenten Signalsteuerung als die Integration von Technologien wie Spulen, Geomagnetismus, RFID, Radar und visueller Identifizierung zur Überwachung von Verkehrs- und Fußgängerströmen und zur dynamischen Optimierung von Verkehrsbetriebsplänen.

Diese Perspektive auf Systemebene ist für die Projektbeschaffung wichtig. Für einen Countdown-Timer, der an einer Kreuzung mit Festzeitsteuerung installiert ist, gelten möglicherweise andere Integrationsanforderungen als für einen Countdown-Timer, der in einer koordinierten oder adaptiven Verkehrssteuerungsumgebung eingesetzt wird.

Das Portfolio an Verkehrssignalsteuerungen von FAMA umfasst koordinierte, Einzelpunkt-, vernetzte, Fußgängerübergangs- und drahtlose Verkehrssignalsteuerungen. Seine veröffentlichten Controller-Informationen identifizieren auch Fahrzeugsignale, Fußgängersignale, Countdown-Timer und Richtungslichter als Steuerungsziele.

Für Systemintegratoren bedeutet dies, dass vor dem Kauf die Kompatibilität auf Schnittstellen- und Steuerungslogikebene überprüft werden sollte. Ein Countdown-Timer verfügt möglicherweise über entsprechende Anzeigespezifikationen, erfordert aber dennoch zusätzliche technische Arbeiten, wenn seine Steuerungsmethode nicht mit der vorhandenen Controller-Architektur übereinstimmt.

Anwendungsbasierte Auswahl für Straßen und Kreuzungen

Unterschiedliche Verkehrsumgebungen erfordern unterschiedliche Prioritäten.

An einer stark befahrenen städtischen Kreuzung sind Displaygröße, Betrachtungsabstand, Signalsynchronisation und kontinuierlicher Betrieb im Freien wahrscheinlich wichtiger als die bloße Minimierung des Erstausrüstungspreises. Eine größere Anzeige kann angebracht sein, wenn die Straßengeometrie einen größeren Betrachtungsabstand ermöglicht.

An einer Kreuzung in vier Richtungen wird die Synchronisierung zwischen mehreren Signalgebern besonders wichtig. Die Countdown-Anzeigen müssen den jeweiligen Signalphasen entsprechen und dürfen nicht nur über unabhängige interne Timer laufen.

Bei einem Fußgängerüberweg verlagert sich die Priorität auf die sofortige numerische Erkennung aus den Warte- und Überwegbereichen für Fußgänger. Ein segmentierter Countdown kann eine direkte Darstellung der verbleibenden Zeit liefern. Die stromsparende Fußgängerampel mit Countdown-Timer von FAMA verwendet speziell eine Countdown-Anzeige mit segmentierten Ziffern und ist für Kreuzungen mit Fußgängerüberwegen konzipiert.

Innerhalb eines intelligenten Transportsystems sollte die Countdown-Einheit zusammen mit der Signalsteuerung, der Sensorausrüstung, der Kommunikationsarchitektur und der zentralen Verwaltungsplattform betrachtet werden. FAMA positioniert seine Produktpalette für intelligente Signalsteuerung rund um Verkehrssignalsteuerungen, Fahrzeugsignale, Fußgänger- und Fahrradsignale, Countdown-Timer, integrierte Ampeln und Ampelmodule.

Was sollten Beschaffungsteams bei der Auswahl eines Countdown-Timer-Herstellers berücksichtigen?

Der Hersteller sollte nicht nur nach Produktionskapazität oder Stückpreis bewertet werden.

Untersuchen Sie zunächst die Struktur der Countdown-Anzeige. Bestätigen Sie den Anzeigetyp, die Ziffernkonfiguration, den verfügbaren Anzeigebereich, die lichtemittierende Oberfläche und ob die Konfiguration den tatsächlichen Sichtanforderungen der Straße entspricht.

Zweitens untersuchen Sie die LED-Leistung. Zu den relevanten Spezifikationen gehören Lichtstärke, LED-Wellenlänge, Stromverbrauch, Reaktionszeit und angegebene LED-Lebensdauer. Das kastenförmige Segmentprodukt von FAMA gibt beispielsweise eine LED-Lebensdauer von ≥100.000 Stunden und eine Lichtstärke von 5000–15000 cd/m² an.

Drittens überprüfen Sie die Signalsynchronisierung und Controller-Kompatibilität. Fragen Sie den Hersteller, wie der Countdown Signalphaseninformationen empfängt, welche Betriebsarten unterstützt werden, welche Schnittstellen verfügbar sind und wie sich das Produkt bei Signaländerungen oder anormalen Eingangsbedingungen verhält.

Viertens: Überprüfen Sie die elektrischen und umweltbezogenen Spezifikationen. Betriebsspannung, Temperaturbereich, Luftfeuchtigkeit, IP-Schutz, Isolationswiderstand, Überspannungsschutz und Gehäusematerialien sollten der technischen Spezifikation des Projekts entsprechen.

Fünftens denken Sie über Installation und Wartung nach. Eine integrierte kastenartige Struktur kann geeignet sein, wenn das Projekt eine vollständige Countdown-Baugruppe erfordert, während ein Countdown-Modul besser geeignet sein kann, wenn das Ingenieurteam die Countdown-Funktion in ein vorhandenes Ampelgehäuse integrieren muss. Das Countdown-Ampelmodul von FAMA beispielsweise kombiniert eine optische Linse, eine Lichtplatine, eine Steuerplatine, einen wasserdichten Ring und eine Lampenschale und ist für ampelgesteuerte Kreuzungen konzipiert.

Bewerten Sie abschließend das Projekt und die technischen Fähigkeiten des Herstellers. Für ein einfaches Austauschprojekt reicht möglicherweise ein Countdown-Timer-Hersteller aus, der nur eine Standardanzeige bereitstellen kann. Größere intelligente Transportprojekte erfordern möglicherweise Controller-Integration, Konfigurationsunterstützung, kundenspezifische Abmessungen, unterschiedliche Installationsanordnungen und eine koordinierte Lieferung der zugehörigen Verkehrssignalausrüstung.

FAMA bietet Beispiele für Projektanwendungen, darunter 400 Einzel-8-Countdown-Beleuchtungskörper mit hohem Lichtstrom an der Tsinghua-Universität und 400 Countdown-Beleuchtungskörper mit Einzel-8-Hochfluss und Mastkomponenten für die Haidian Zhongguancun East Road. Das Projektportfolio umfasst auch Verkehrs-Countdown-Projekte in Regionen wie Europa, Südamerika und Asien.

Häufig gestellte Fragen

Wie funktioniert eine Countdown-Ampel?

Eine Countdown-Ampel empfängt oder erkennt Informationen im Zusammenhang mit der Ampelphase und wandelt sie in eine numerische LED-Anzeige um, die die verbleibende Zeit anzeigt. Die tatsächliche Implementierung hängt von der Steuerungsmethode und der Systemarchitektur ab. Die Segmenttyp-Countdown-Ampel von FAMA unterstützt Lern-, Trigger-, Kommunikations- und kompatible Modi und ermöglicht so die Schnittstelle zu verschiedenen Ampelsteuerungsumgebungen.

Wie genau ist ein Ampel-Countdown-Timer?

Die Countdown-Genauigkeit sollte als Teil der gesamten Signalsteuerungskette beurteilt werden und nicht nur durch Betrachtung des Displays. Das Phasentiming, der Signaleingang, die Countdown-Erkennung, die Steuerlogik und die Anzeigereaktion des Controllers beeinflussen alle, ob der angezeigte Wert korrekt der tatsächlichen Signalphase entspricht. Ein Hersteller sollte daher klare Informationen über Synchronisierungs- und Steuerungsmethoden bereitstellen, anstatt einen nicht unterstützten generischen Genauigkeitsanspruch aufzustellen.

Was ist eine Segment-Countdown-Ampel?

Es handelt sich um ein Countdown-Ampelsignal, das durch einzeln angesteuerte LED-Segmente numerische Zeichen bildet. Die Kastenversion von FAMA integriert die Segmentanzeige, die Steuerplatine, die Stromversorgung und das Gehäuse. Die veröffentlichten Konfigurationen umfassen unterschiedliche Displaygrößen und -bereiche, sodass die Ausrüstung an unterschiedliche Kreuzungsanforderungen angepasst werden kann.

Wie wähle ich einen Countdown-Timer-Hersteller aus?

Beginnen Sie mit den technischen Anforderungen des Projekts und nicht mit den Marketingaussagen des Herstellers. Vergleichen Sie Synchronisierungsmethoden, Controller-Kompatibilität, Anzeigetechnologie, LED-Spezifikationen, Betriebsspannung, Umgebungsbewertungen, Installationskonfiguration, Qualitätskontrollverfahren, Anpassungsfähigkeit und relevante Projekterfahrung.

Was sollte ich beim Kauf einer Countdown-Timer-Ampel beachten?

Bewerten Sie mindestens die Displaygröße, den Anzeigebereich, die LED-Helligkeit, den praktischen Betrachtungsabstand, die Signalsynchronisierung, die Controller-Kompatibilität, die Betriebsspannung, den Temperaturbereich, den IP-Schutz, die LED-Lebensdauer, die Installationsmethode, die Wartungsanforderungen und die Anpassungsoptionen. Bewerten Sie für ein komplettes Kreuzungsprojekt auch, ob der Hersteller entsprechende Ampelsteuerungsgeräte liefern oder integrieren kann.

Warum FAMA als Countdown-Timer-Hersteller

Die Produktpositionierung von FAMA geht über eine eigenständige Countdown-Anzeige hinaus. Yangzhou FAMA Intelligent Equipment Co., Ltd. beschreibt sich selbst als Anbieter integrierter intelligenter Transportlösungen mit Geschäftsbereichen wie intelligenter Signalsteuerung, intelligenter Verkehrssicherheit und multifunktionalen 5G-Smart-Masten. Zu den Aktivitäten im Bereich der intelligenten Signalsteuerung gehören auch die Erkennung von Verkehrs- und Fußgängerströmen sowie die Signalzeitoptimierung.

FAMA – das führende Unternehmen in der chinesischen Verkehrssignalbeleuchtungsindustrie

Für Beschaffungsteams, die einen Countdown-Timer-Hersteller bewerten, ist die sinnvollere Frage nicht nur, ob ein Produkt deutliche Zahlen anzeigt. Der stärkere Bewertungsrahmen besteht darin, ob die Anzeige in der erforderlichen Entfernung lesbar bleibt, der vorgesehenen Signalphase folgt, innerhalb der elektrischen und Umgebungsbedingungen des Projekts funktioniert und in die bestehende Verkehrssteuerungsarchitektur integriert werden kann.

Die Countdown-Timer-Produktpalette von FAMA umfasst Segment- und Punktmatrix-Countdown-Lösungen, während das Projektportfolio einen breiteren Überblick über die Anwendungen seiner Verkehrssignalausrüstung bietet.

Für ein bestimmtes Straßen- oder Kreuzungsprojekt sollten diese technischen Kriterien in eine Projektspezifikation übersetzt werden, bevor Anbieter verglichen werden. Die geeignete Countdown-Timer-Ampel ist letztendlich diejenige, deren Anzeigekonfiguration, Synchronisationsmethode, Umgebungsbewertungen, Installationsstruktur und Fertigungsmöglichkeiten mit den tatsächlichen Anforderungen des Verkehrssignalsystems übereinstimmen.
