Ampel-Countdown-Timer für Autos: Dot-Matrix-Countdown für bessere Synchronisierung

Einführung: Was Verkehrssignalprojekte über die Countdown-Anzeige hinaus berücksichtigen müssen

Eine Countdown-Anzeige an einer signalisierten Kreuzung hat einen einfachen Zweck: Sie zeigt den Fahrern die verbleibende Zeit für die aktuelle Signalphase an. Die Leistung eines Ampel-Countdown-Timers für Autos hängt jedoch nicht nur davon ab, ob numerische Ziffern angezeigt werden können.

Bei tatsächlichen Straßenverkehrsprojekten müssen Beschaffungsteams und Verkehrssystemintegratoren mehrere technische Faktoren gleichzeitig berücksichtigen. Die Countdown-Ziffern müssen im vorgesehenen Beobachtungsabstand ausreichend erkennbar bleiben, der angezeigte Wert muss mit dem Lichtsignalsteuergerät synchronisiert bleiben und die Countdown-Einheit muss mit der an der Kreuzung verwendeten Steuerungsmethode arbeiten können. Auch elektrische Störungen, Spannungsschwankungen, Blitzschlag und Überspannungen können den Gerätebetrieb beeinträchtigen, insbesondere bei Installationen im Freien.

Herkömmliche Countdown-Anzeigen vom Segmenttyp verwenden vordefinierte beleuchtete Segmente, um numerische Zeichen zu bilden. Während dieser Ansatz in Verkehrssignalanwendungen etabliert ist, erfordern Projektanforderungen möglicherweise größere numerische Strukturen und einen konzentrierteren Anzeigebereich. Eine Dot-Matrix-Countdown-Ampel verwendet eine in das Lampengehäuse integrierte LED-Punktmatrix-Anzeige und bietet damit einen weiteren Ansatz für das numerische Display-Design.

Für Käufer von Verkehrsampeln, Straßenbauunternehmen und Integratoren intelligenter Transportsysteme ist die wichtige Frage daher nicht nur, ob ein Countdown-Signal Zahlen anzeigen kann. Die relevanteren Fragen sind, wie das Display aufgebaut ist, wie das Countdown-Signal erkannt und synchronisiert wird, wie das Gerät mit verschiedenen Steuerungssystemen interagiert und wie es sich unter wechselnden elektrischen Bedingungen verhält.

Dot-Matrix-Display-Design: Warum die Displaystruktur für einen Ampel-Countdown-Timer für Autos wichtig ist

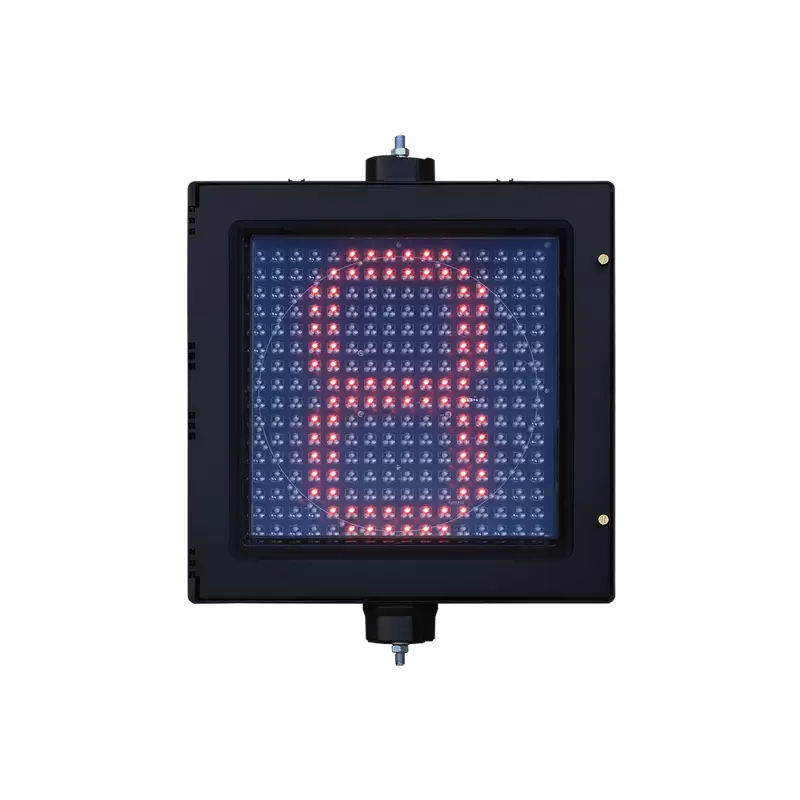

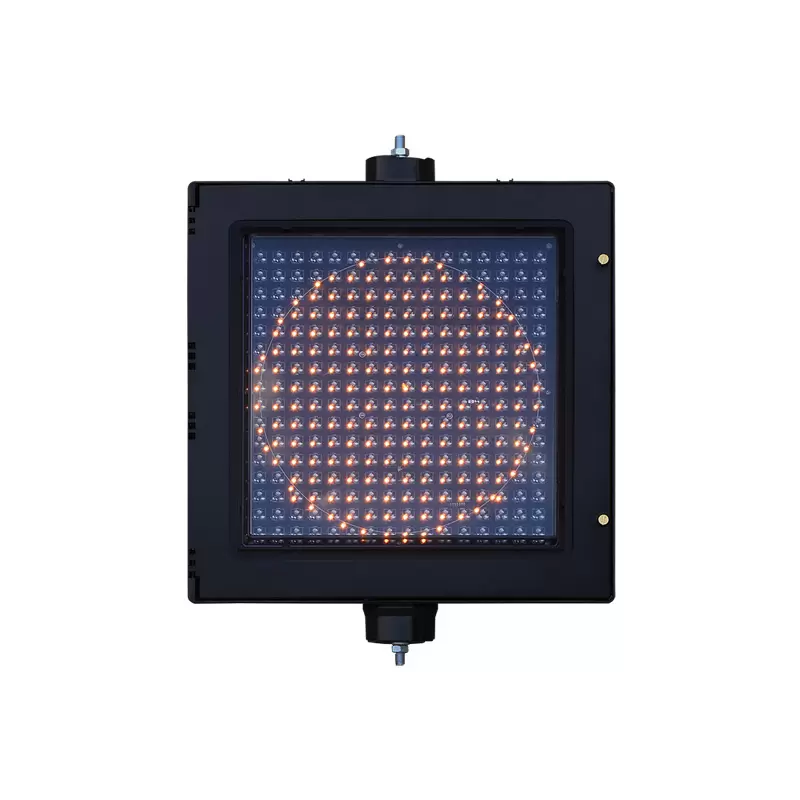

Eine Countdown-Ampel vom Typ Punktmatrix integriert eine LED-Punktmatrixanzeige direkt in das Lampengehäuse. Anstatt Ziffern durch einen festen Satz herkömmlicher Segmente zu bilden, werden die numerischen Zeichen durch eine Matrix aus LED-Punkten erzeugt.

Durch diese Struktur kann die numerische Anzeige mit einem größeren und zentraleren Sichtbereich gestaltet werden. Für einen Ampel-Countdown-Timer für Autos ist dies besonders relevant, da Autofahrer bei kontrollierten Lichtverhältnissen eine Signalanzeige normalerweise nicht aus einer festen Entfernung beobachten können. Sichtweite, Tageslichtverhältnisse, Umgebungsverkehr, Straßenausrüstung und die Aufmerksamkeit des Fahrers können Einfluss darauf haben, wie schnell die verbleibende Zeit erkannt wird.

Punktmatrix-Countdown-Anzeige im Vergleich zur herkömmlichen Segmentanzeige

Der Hauptunterschied besteht in der Art und Weise, wie die numerischen Zeichen aufgebaut sind.

Eine herkömmliche Countdown-Anzeige vom Segmenttyp verwendet dedizierte Segmente, um jede Zahl zu bilden. Seine Darstellungsgeometrie hängt daher eng mit der vordefinierten Segmentstruktur zusammen. Bei einer Punktmatrixanzeige werden Zeichen durch mehrere in einer Matrix angeordnete LED-Punkte erzeugt, sodass die numerische Anzeige einen konzentrierteren und potenziell größeren visuellen Bereich innerhalb des Lampengehäuses einnehmen kann.

Bei Ampelprojekten sind mehrere Merkmale zu bewerten:

Dies bedeutet nicht, dass ein Dot-Matrix-Display bei jeder Installation automatisch eine bessere Leistung erbringt. Das tatsächliche Betrachtungsergebnis hängt auch von der LED-Konfiguration, dem optischen Design, dem Helligkeitsmanagement, der Struktur des Lampengehäuses und der Installationsposition ab. Diese Faktoren sollten zusammen bewertet werden, wenn ein Countdown-Signal für eine bestimmte Kreuzung ausgewählt wird.

Bei einer fahrzeugorientierten Countdown-Anwendung besteht das Ziel darin, die Restzeitinformationen leicht erkennbar zu machen, ohne dass der Fahrer eine komplizierte visuelle Struktur interpretieren muss. Eine größere, konzentrierte numerische Anzeige kann daher nützlich sein, wenn das Projekt erfordert, dass die Countdown-Informationen auch aus größerer Beobachtungsentfernung erkennbar bleiben.

Die Punktmatrix-Countdown-Ampel ist auf diese Anforderung ausgelegt, indem die LED-Punktmatrixanzeige in das Lampengehäuse integriert und die numerischen Informationen im Signalkopf konzentriert werden.

Countdown-Synchronisierung und Kompatibilität mit Verkehrssignalsteuerungssystemen

Die Sichtbarkeit des Displays ist nur ein Teil der Leistung des Countdown-Signals. Eine deutlich sichtbare Countdown-Zahl ist nur von begrenztem Wert, wenn der angezeigte Wert nicht korrekt mit der Ampelphase übereinstimmt.

Aus diesem Grund ist die Countdown-Synchronisierung ein entscheidender Aspekt bei der Auswahl eines Ampel-Countdown-Timers für ein Auto.

Die Countdown-Einheit muss die relevanten Signalinformationen vom Verkehrsleitsystem empfangen oder erkennen und diese Informationen in die entsprechende Countdown-Anzeige umwandeln. Unterschiede zwischen Signalcontrollern, Ausgabemethoden und elektrischen Bedingungen können diese Schnittstelle komplizierter machen als den einfachen Anschluss eines Displays an eine Stromquelle.

Drei Betriebsmodi für unterschiedliche Steuerungsanforderungen

Die Dot-Matrix-Countdown-Ampel unterstützt drei Betriebsmodi:

l Kommunikationsmodus

l Triggermodus

l Lernmodus

Diese Modi bieten unterschiedliche Ansätze zum Erhalten und Verarbeiten countdownbezogener Steuerinformationen.

Im Kommunikationsmodus kann die Countdown-Einheit über eine kommunikationsbasierte Schnittstelle mit dem jeweiligen Verkehrsleitsystem zusammenarbeiten. Dieser Ansatz ist anwendbar, wenn das Projekt eine kompatible Kommunikationsmethode zwischen der Steuerung und der Countdown-Ausrüstung verwendet.

Der Triggermodus bietet eine weitere Steuerungsmethode, bei der der Countdown-Vorgang auf das entsprechende Triggersignal reagiert. Dies kann für Projekte nützlich sein, bei denen Countdown-Informationen durch elektrische Signaländerungen und nicht durch einen dedizierten Kommunikationsprozess erhalten werden.

Der Lernmodus soll dem Gerät dabei helfen, sich an die Signaleigenschaften der installierten Steuerung anzupassen. Anstatt für jede Kreuzung die gleiche Steuerungskonfiguration zu benötigen, kann der Betriebsansatz entsprechend den tatsächlichen Projektbedingungen ausgewählt werden.

In den von FAMA bereitgestellten Produktinformationen heißt es, dass diese drei adaptiven Betriebsmodi eine Kompatibilität mit mehr als 99 % der wichtigsten nationalen und internationalen Verkehrssignalsteuerungssysteme ermöglichen. Für die Projektbeschaffung ist diese Fähigkeit relevant, da sich die Kompatibilität nicht nur auf die Erstinstallation, sondern auch auf die Inbetriebnahmezeit und zukünftige Austausch- oder Wartungsarbeiten auswirkt.

Allerdings sollte vor der Bereitstellung immer die Kompatibilität mit dem jeweiligen Ampelsteuergerät und der Projektschnittstelle bestätigt werden. Eine allgemeine Kompatibilitätserklärung ersetzt nicht die elektrische und Kommunikationsüberprüfung auf Projektebene.

Was macht eine adaptive Countdown-Erkennungsschaltung?

Der stabile Countdown-Betrieb hängt stark davon ab, wie das eingehende Signal erkannt wird.

Verkehrssignalgeräte können unter unterschiedlichen Spannungsbedingungen betrieben werden, während elektrische Umgebungen im Freien auch durch Schaltgeräte, lange Kabelwege und andere elektrische Geräte verursachte Störungen enthalten können. Wenn der Erkennungsschwellenwert festgelegt und für die tatsächlichen Eingangsbedingungen ungeeignet ist, kann es sein, dass das Countdown-Signal Schwierigkeiten hat, den beabsichtigten Signalzustand korrekt zu identifizieren.

Die Dot-Matrix-Countdown-Ampel verwendet eine patentierte adaptive Countdown-Erkennungsschaltung, die speziell für diese Anforderung entwickelt wurde.

Gemäß den bereitgestellten Produktspezifikationen kann die Schaltung:

1. Passen Sie den Eingangsspannungspegel automatisch an.

2. Passen Sie die Betriebsschwelle dynamisch an.

3. Filtern Sie externe elektrische Störungen.

Die Bedeutung dieses Designs besteht darin, dass die Countdown-Erkennung nicht als feste elektrische Eingabe mit nur einem vorgegebenen Schwellenwert behandelt wird. Der Erkennungsmechanismus ist so konzipiert, dass er sich an die Bedingungen des eingehenden Signals anpasst.

Dies ist wichtig, da die Erkennung des Eingangssignals direkt mit der Countdown-Synchronisation verbunden ist. Wenn das Eingangssignal nicht konsistent erkannt werden kann, entspricht der Countdown-Wert möglicherweise nicht korrekt der Ampelphase. Die adaptive Erkennung fungiert daher als Teil des Synchronisationsmechanismus und ist nicht nur eine unabhängige elektrische Funktion.

Für verkehrstechnische Projekte ist diese Unterscheidung wichtig. Bei der Beurteilung eines Countdown-Signals sollten Käufer über die eigentliche numerische Anzeige hinausblicken und prüfen, wie das Gerät das Steuersignal erkennt, welche Betriebsmodi verfügbar sind und wie das Gerät auf Spannungsschwankungen und elektrische Störungen reagiert.

Doppelter Überspannungsschutz für Strom- und Kommunikationsschnittstellen

Verkehrssignalanlagen im Freien sind elektrischen Bedingungen ausgesetzt, die sich von denen in kontrollierten Innenräumen unterscheiden. Blitzereignisse, Spannungsspitzen und transiente Störungen können sich sowohl auf Stromkreise als auch auf Kommunikationsschnittstellen auswirken.

Die Dot-Matrix-Countdown-Ampel verfügt über einen Überspannungsschutz sowohl am Stromeingang als auch an der Kommunikationsschnittstelle.

Diese doppelte Schutzanordnung befasst sich mit zwei verschiedenen Wegen, über die Überspannungsenergie potenziell das Gerät erreichen kann. Der Schutz nur des Stromeingangs schützt nicht zwangsläufig vor Störungen, die über eine Kommunikationsverbindung eintreten.

Bei einer installierten Verkehrssignalanlage ist dies für die langfristige Wartung relevant, da eine Countdown-Einheit sowohl an das Stromnetz als auch an das Signalsteuerungs- oder Kommunikationsnetz angeschlossen werden kann. Der Schutz sollte daher über die gesamte Schnittstellenstruktur hinweg und nicht nur auf der Leistungsseite betrachtet werden.

In den mitgelieferten Produktinformationen heißt es, dass dieser doppelte Überspannungsschutz Schäden durch Blitzeinschläge und Hochspannungsüberspannungen reduzieren soll und die Wartungskosten um mehr als 50 % senken kann. Diese Zahl ist als produktspezifischer Leistungsanspruch zu verstehen und nicht als universelle Wartungskostenreduzierung, die für jedes Verkehrsprojekt gilt. Die tatsächlichen Ergebnisse hängen von den Installationsbedingungen, den örtlichen elektrischen Umgebungen, der Schutzarchitektur und den Wartungspraktiken ab.

Aus technischer Sicht ist der wichtigere Punkt, dass in beide wichtigen externen Schnittstellen ein Überspannungsschutz integriert ist, der dazu beiträgt, die möglichen Auswirkungen transienter elektrischer Ereignisse auf die Countdown-Ausrüstung zu reduzieren.

Fernkonfiguration und die praktischen Auswirkungen auf die Wartung

Ampelprojekte sind nicht immer identisch. Verschiedene Kreuzungen können unterschiedliche Steuerparameter, Signalkonfigurationen oder Inbetriebnahmeanforderungen verwenden. Wenn jede Anpassung einen physischen Austausch der Hardware erfordert, werden Projektbereitstellung und -wartung zeitaufwändiger.

Die Dot-Matrix-Countdown-Ampel unterstützt die Fernkonfiguration über ein PC-basiertes übergeordnetes Steuerungssystem. Systemparameter können online angepasst werden, ohne dass die Hardware ausgetauscht werden muss.

Dieser Ansatz verändert den Wartungsprozess in mehrfacher Hinsicht.

Während der Inbetriebnahme können Ingenieure relevante Parameter entsprechend den tatsächlichen Anforderungen an die Kreuzungssteuerung konfigurieren. Wenn ein Parameter später angepasst werden muss, kann die Änderung über das übergeordnete System durchgeführt werden, anstatt dass die Countdown-Hardware ausgetauscht werden muss.

Für Auftragnehmer, die mehrere Kreuzungen verwalten, kann dies unnötige physische Eingriffe während der Parameteranpassung reduzieren. Für Verkehrsmanagementabteilungen kann es auch bestimmte Wartungsvorgänge vereinfachen, bei denen die erforderliche Änderung software- oder parameterbezogen ist und nicht durch einen Hardwarefehler verursacht wird.

Die Remote-Konfiguration funktioniert daher zusammen mit der Systemkompatibilität und existiert nicht getrennt davon:

Mehrere Betriebsmodi → umfassendere Regleranpassung → Fernparametrierung → einfachere Inbetriebnahme und Wartung

Dies ist besonders relevant für Projekte, bei denen das gleiche Countdown-Produkt an Kreuzungen mit unterschiedlichen Betriebsanforderungen eingesetzt werden muss.

Wie Käufer eine Countdown-Ampel für tatsächliche Straßenprojekte bewerten sollten

Bei der Auswahl eines Ampel-Countdown-Timers für ein Auto oder einer Dot-Matrix-Countdown-Ampel sollten Käufer die gesamte Betriebskette bewerten, anstatt sich auf eine Spezifikation zu konzentrieren.

1. Bewerten Sie die tatsächliche Anzeigestruktur

Überprüfen Sie die Größe des numerischen Displays, die Konfiguration der LED-Matrix, die Helligkeitsverteilung und das Design des Lampengehäuses. Die Frage ist nicht nur, ob die Ziffern hell sind, sondern auch, ob die angezeigten Informationen unter den erwarteten Betrachtungsbedingungen des Projekts erkennbar bleiben.

2. Überprüfen Sie die Countdown-Synchronisierung

Bestätigen Sie, wie die Countdown-Einheit das Signal vom Verkehrsleiter empfängt und wie der angezeigte Countdown der tatsächlichen Signalphase entspricht. Die Synchronisation sollte zusammen mit der Erkennungsmethode und dem Betriebsmodus bewertet werden.

3. Bestätigen Sie die Controller-Kompatibilität

Bestimmen Sie, ob das Projekt einen Kommunikationsmodus, einen Triggermodus oder einen Lernmodus erfordert. Die spezifische Controller-Schnittstelle sollte vor der Installation überprüft werden, anstatt sich ausschließlich auf allgemeine Kompatibilitätsaussagen zu verlassen.

4. Überprüfen Sie die Eingangssignalerkennung

Ein adaptiver Erkennungsmechanismus kann besonders relevant sein, wenn die Eingangsspannungsbedingungen variieren oder elektrische Störungen die Signalerkennung beeinträchtigen können. Der Käufer sollte verstehen, wie das Gerät das Steuersignal erkennt und eine stabile Erkennung aufrechterhält.

5. Schutz an externen Schnittstellen prüfen

Bei der Bewertung des Überspannungsschutzes sollten sowohl Stromeingang als auch Kommunikationsschnittstellen berücksichtigt werden. Dies ist besonders wichtig für Verkehrssignalanlagen im Freien, die Blitzschlag und Spannungsspitzen ausgesetzt sind.

6. Berücksichtigen Sie die Inbetriebnahme- und Wartungsverfahren

Durch die Fernkonfiguration kann die Notwendigkeit eines Hardwareaustauschs verringert werden, wenn Systemparameter angepasst werden müssen. Bei Projekten mit mehreren Kreuzungen kann dies praktische Auswirkungen auf Installations- und Wartungsabläufe haben.

Integration der Countdown-Anzeige mit intelligenter Verkehrssteuerung

Ein Countdown-Signal ist kein isoliertes Anzeigegerät. Es ist Teil des größeren Verkehrssignalsteuerungssystems.

Yangzhou FAMA Intelligent Equipment Co., Ltd. (FAMA) bietet integrierte intelligente Transportlösungen, die intelligente Signalsteuerung, intelligente Verkehrssicherheit und multifunktionale intelligente 5G-Masten umfassen. Bei intelligenten Signalsteuerungsanwendungen arbeitet FAMA mit Technologien wie Spulen, Geomagnetismus, RFID, Radar und visueller Identifizierung, um die Echtzeitüberwachung des Verkehrsflusses und des Fußgängerflusses an Kreuzungen zu unterstützen.

Diese umfassendere Systemperspektive ist bei der Auswahl von Countdown-Geräten relevant, da die Countdown-Anzeige innerhalb der tatsächlichen Verkehrssteuerungsarchitektur funktionieren muss. Anzeigetechnologie, Signalerkennung, Controller-Kompatibilität und Konfigurationsfähigkeit sollten daher als zusammenhängende Elemente und nicht als separate Produktmerkmale betrachtet werden.

FAMA – das führende Unternehmen in der chinesischen Verkehrssignalbeleuchtungsindustrie

Für Käufer, die tatsächliche Projektanträge bewerten, bieten das Projektportfolio und die Produktpalette von FAMA zusätzlichen Kontext zum Verständnis seiner Verkehrssignalausrüstung und intelligenten Transportlösungen.

FAMA-Projektportfolio

FAMA-Produktpalette

Fazit: Auswahl eines Countdown-Signals basierend auf der gesamten technischen Kette

Die Auswahl eines Ampel-Countdown-Timers für ein Auto sollte nicht ausschließlich davon abhängen, ob die angezeigten Zahlen bei einer Grundinspektion klar erscheinen. Bei professionellen Lichtsignalprojekten umfasst die aussagekräftigere Auswertung die gesamte Betriebskette.

Eine Countdown-Ampel vom Typ Punktmatrix kombiniert die LED-Punktmatrix-Anzeigetechnologie mit einem Lampengehäuse, das für eine konzentrierte numerische Darstellung ausgelegt ist. Sein Kommunikationsmodus, Triggermodus und Lernmodus bieten unterschiedliche Ansätze zur Anpassung an Lichtsignalsteuerungssysteme. Die adaptive Countdown-Erkennungsschaltung bekämpft Schwankungen der Eingangsspannung und externe elektrische Störungen, während der doppelte Überspannungsschutz sowohl Strom- als auch Kommunikationsschnittstellen abdeckt. Die PC-basierte Remote-Konfiguration unterstützt außerdem die Projektinbetriebnahme und Parameteranpassung.

Diese Technologien sind miteinander verbunden. Die Sichtbarkeit des Displays bestimmt, wie gut die verbleibende Zeit erkennbar ist; Die Eingangssignalerkennung bestimmt, ob der Countdown die richtigen Steuerinformationen empfängt. Die Synchronisation bestimmt, ob der angezeigte Wert der tatsächlichen Signalphase entspricht. Systemkompatibilität wirkt sich auf Installation und Inbetriebnahme aus; Überspannungsschutz und Fernkonfiguration beeinflussen die praktischen Wartungsanforderungen nach dem Einsatz.

Für ausländische Käufer von Verkehrssignalanlagen, Straßenbauunternehmen, Verkehrsmanagementabteilungen und Integratoren intelligenter Transportsysteme bietet die gemeinsame Bewertung dieser Faktoren eine praktischere Grundlage für die Auswahl von Countdown-Geräten für bestimmte Kreuzungsanforderungen.
