Rote Ampel mit Pfeil nach rechts: High-Flux-LED und dreischichtige optische Verarbeitung

Einführung: Warum das Ampeldesign von Arrow mehr als eine helle LED erfordert

Bei einer Verkehrsampel ist das Pfeilmuster nicht einfach eine Grafik, die von einer LED-Lichtquelle angezeigt wird. An einer stark befahrenen Kreuzung müssen Fahrer die Richtung des Signals schnell und genau erkennen, manchmal aus großer Entfernung und bei wechselnden Umgebungsbedingungen. Daher sind optische Gleichmäßigkeit, Pfeildefinition, Lichtverteilung und elektrische Stabilität wichtige Faktoren bei der Auswahl einer Ampel mit rotem Rechtspfeil.

Herkömmliche Punktlichtquellenkonstruktionen können zu mehreren Problemen führen, wenn das optische System das emittierte Licht nicht ausreichend steuert. Direktes Licht der LED kann zu Blendung führen, während eine unzureichende optische Verarbeitung zu einer ungleichmäßigen Ausleuchtung des Pfeilmusters führen kann. Übermäßig konzentriertes Licht kann auch die unerwünschte Lichtemission um das Signal herum verstärken. Gleichzeitig arbeiten LED-Ampeln kontinuierlich im Außenbereich, wo Hitzestau, Spannungsschwankungen und elektrische Überspannungen den langfristigen Betrieb beeinträchtigen können.

Eine High-Flux-Red-Arrow-Ampel löst diese Probleme durch das kombinierte Design einer großen LED-Lichtquelle, dreischichtiger optischer Verarbeitung, Konstantstrom-Stromversorgung, Überspannungsschutz und externer Wärmeableitung. Anstatt die Helligkeit als einziges Leistungskriterium zu betrachten, arbeiten die optischen und elektrischen Systeme zusammen, um zu steuern, wie Licht während des Betriebs erzeugt, verteilt und aufrechterhalten wird.

Dreischichtige optische Verarbeitung für eine gleichmäßigere Pfeilbeleuchtung

Das optische System ist einer der wichtigsten Teile einer High-Flux-Rotpfeil-Ampel, da die LED selbst nicht das endgültige Erscheinungsbild des Pfeils bestimmt. Das emittierte Punktlicht muss verarbeitet werden, bevor es die Betrachtungsfläche erreicht.

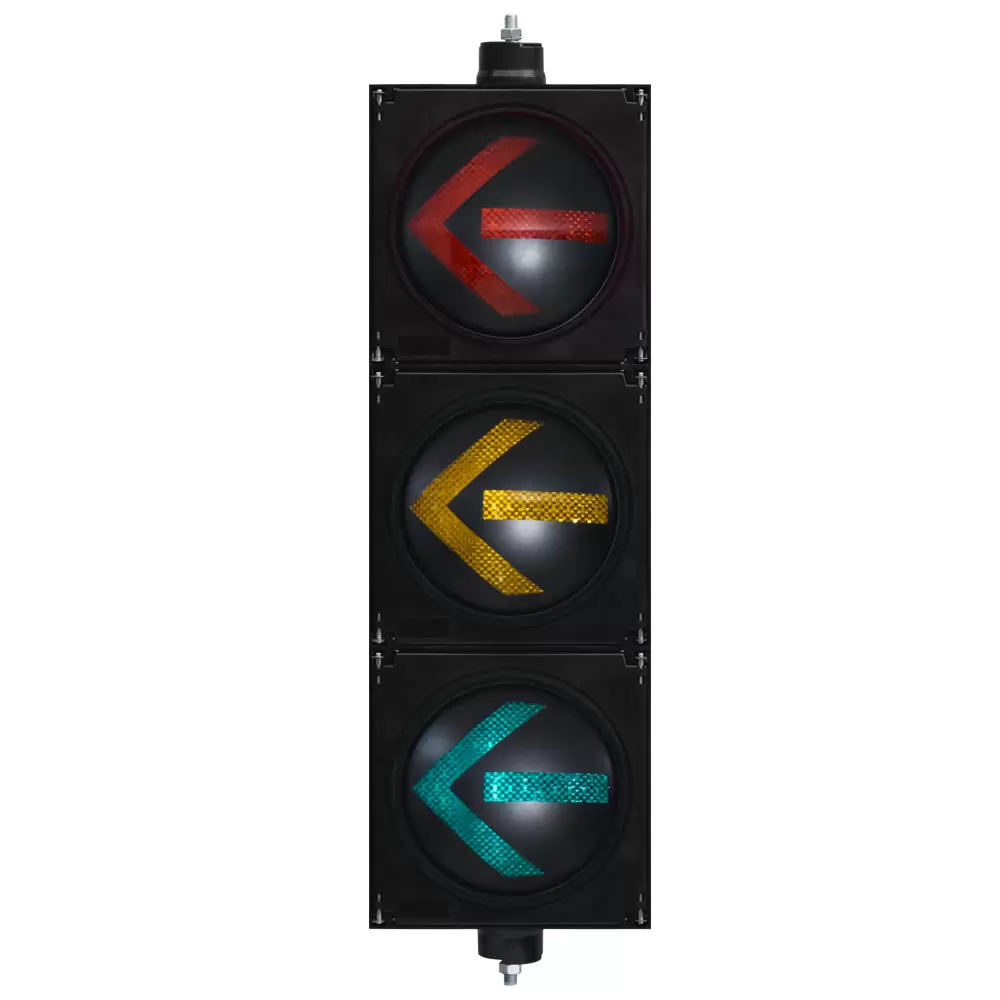

Die High-Flux-Ampel mit roten/gelben/grünen Pfeilen verwendet eine dreischichtige optische Struktur mit einer Sekundärlinse, einer Fresnellinse und einer optischen Maske. Diese Komponenten führen verschiedene Stufen der optischen Verarbeitung durch, um das von der großen LED-Lichtquelle erzeugte Licht zu streuen und umzuleiten.

Wie die Sekundärlinse die LED-Punktquelle verarbeitet

In der ersten Stufe wird das von der LED-Quelle emittierte Licht mithilfe einer Sekundärlinse weiterverarbeitet. Eine Hochleistungs-LED kann konzentriertes Licht aus einer relativ kleinen Emissionsfläche erzeugen. Wenn dieses Licht direkt auf die Betrachtungsfläche trifft, kann das Ergebnis eher ein konzentrierter leuchtender Bereich als ein gleichmäßig beleuchteter Pfeil sein.

Die Sekundärlinse bietet eine zusätzliche optische Stufe zur Steuerung dieser konzentrierten Ausgabe. Durch die Umlenkung und Streuung des emittierten Lichts hilft es, die Lichtverteilung für die nachfolgenden optischen Elemente vorzubereiten.

Dies ist besonders wichtig für ein Pfeilsignal, da das Ziel nicht einfach darin besteht, einen hellen Punkt zu erzeugen. Die vollständige Pfeilform muss optisch erkennbar bleiben und das Licht über die vorgesehene Anzeigefläche verteilt sein.

Fresnel-Linse zur Lichtverteilung und Neufokussierung

Die Fresnellinse ist ein weiterer wichtiger Bestandteil des optischen Verarbeitungssystems. Seine Struktur ermöglicht eine optische Kontrolle, ohne dass die physische Dicke erforderlich ist, die mit einer herkömmlichen Linse mit vergleichbarer optischer Funktion verbunden ist.

Bei dieser Verkehrssignalanwendung ist die Fresnel-Linse an der Umverteilung und Neufokussierung des Lichts nach der ersten optischen Verarbeitungsstufe beteiligt. Anstatt zuzulassen, dass die ursprüngliche Punktquellenemission konzentriert bleibt, modifiziert das optische System den Lichtweg schrittweise, sodass die Ausgabe über den erforderlichen Betrachtungsbereich verteilt werden kann.

Für die Beschaffung von Verkehrssignalanlagen ist diese Unterscheidung wichtig. Ein geeignetes optisches Design sollte anhand der resultierenden Lichtverteilung und Oberflächengleichmäßigkeit beurteilt werden und nicht allein anhand der LED-Leistung. Die Fresnel-Linse ist daher Teil des gesamten optischen Mechanismus, der die konzentrierte LED-Emission in eine kontrolliertere Signalausgabe umwandelt.

Optische Maske zur Pfeilmusterkontrolle

Die optische Maske bietet eine weitere Stufe der Kontrolle über das endgültige Lichtmuster. Zusammen mit der Sekundärlinse und der Fresnellinse trägt es dazu bei, das verarbeitete Licht in die gewünschte Signalanzeige zu formen.

Das Ergebnis ist eine gleichmäßigere Flächenlichtabgabe anstelle eines Pfeils, der von isolierten hellen Punkten dominiert wird. Dies gilt insbesondere für Rechtsabbiegesignale, bei denen Pfeilspitze und Schaft als vollständige Richtungsanzeige optisch unterscheidbar bleiben müssen.

Das dreischichtige optische Verarbeitungssystem kann daher als eine Abfolge verstanden werden:

LED-Punktquelle → sekundäre optische Verarbeitung → Fresnel-Lichtverteilung und Neufokussierung → optische Maskierung → gleichmäßige Flächenlichtabgabe

Dieser Ansatz trägt auch dazu bei, die mit der direkten Punktquellenemission verbundene Blendung zu reduzieren. Durch die Verarbeitung des Lichts, bevor es die Sichtfläche erreicht, kann das System die konzentrierte direkte Emission reduzieren und unerwünschte Lichtverteilung kontrollieren, wodurch Blendung und Lichtverschmutzung verringert werden.

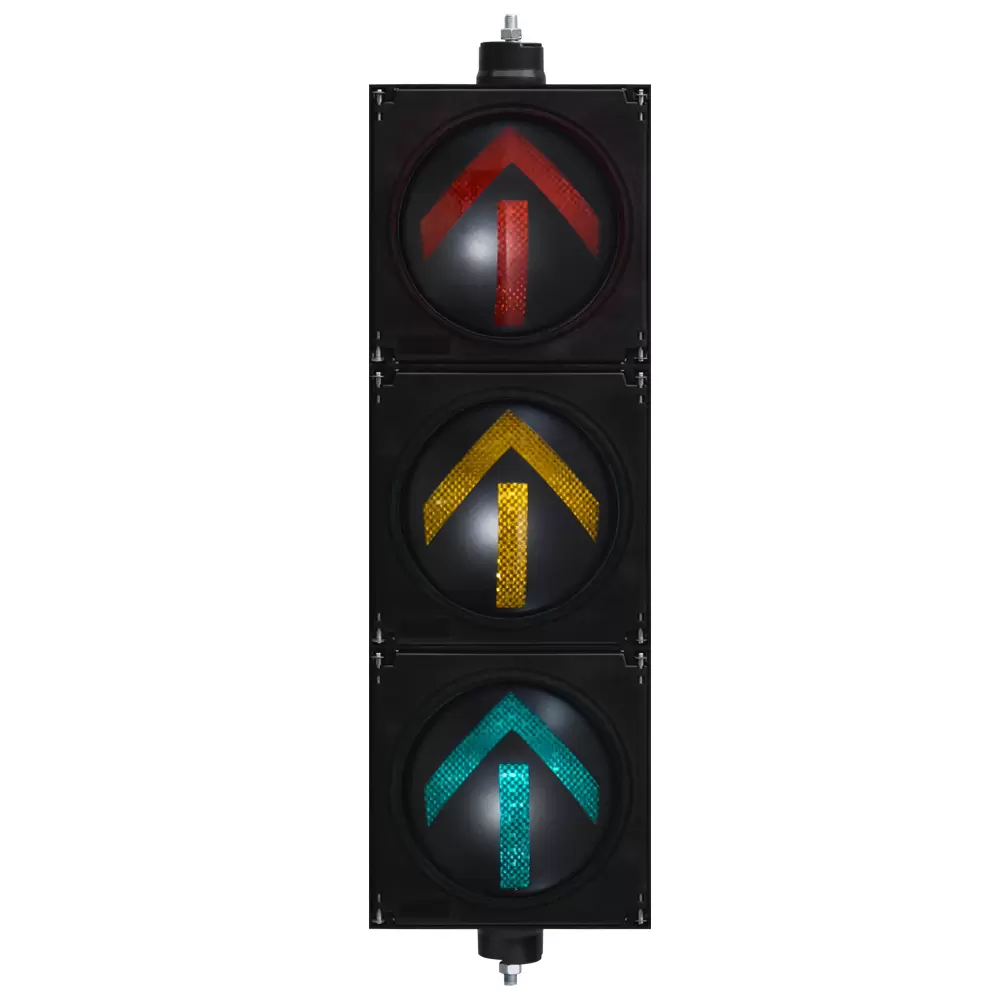

Rote Ampel mit Pfeil nach rechts: Lichtquelle und elektrisches System

Bei einer Ampel mit rotem Rechtspfeil hängt die optische Leistung nicht nur von der Linsenbaugruppe ab. Die LED-Quelle und die Stromversorgung bestimmen, wie konstant das optische System die für den Betrieb erforderliche elektrische und Lichtleistung erhält.

Das High-Flux-Design nutzt eine großformatige LED-Lichtquelle mit geringer Lichtdämpfung und hoher Lichtausbeute. Der Zweck besteht nicht einfach darin, die Nennhelligkeit des Signals zu erhöhen. Damit die verfügbare Lichtleistung effektiv verarbeitet und über die Pfeilanzeige verteilt werden kann, muss eine geeignete Lichtquelle mit der optischen Struktur zusammenarbeiten.

Dies schafft einen wichtigen Unterschied zwischen einem Pfeilsignal mit hohem Fluss und einem herkömmlichen Punktquellensignal. Ein herkömmliches Design hängt möglicherweise stärker von der konzentrierten Emission einzelner LED-Punkte ab, während das hier beschriebene High-Flux-Design eine große LED-Quelle mit mehreren optischen Verarbeitungsstufen kombiniert.

Für Beschaffungsteams lautet die relevante Frage daher nicht einfach:

„Wie hell ist die LED?“

Eine nützlichere Auswertung ist:

„Wie effektiv wird die LED-Ausgabe in ein einheitliches und erkennbares Pfeilmuster umgewandelt?“

Dadurch wird die Lichtausbeute direkt mit der Sichtbarkeit des Pfeils, der Lichtverteilung und der Kreuzungsanwendung verknüpft.

AC 90–264 V Weitspannungs-Konstantstrom-Netzteil

Verkehrssignale können in elektrischen Umgebungen betrieben werden, in denen die Versorgungsspannung nicht vollkommen konstant ist. Die High-Flux-Pfeil-Ampel verwendet ein Breitspannungs-Konstantstromnetzteil mit 90–264 V Wechselstrom.

Der große Eingangsspannungsbereich ermöglicht es dem Stromversorgungssystem, innerhalb seines spezifizierten Betriebsbereichs eine breite Palette von AC-Eingangsbedingungen zu bewältigen. Das Konstantstromdesign ist auch deshalb wichtig, weil die LED-Eigenschaften eng mit dem der Lichtquelle zugeführten Strom zusammenhängen.

Bei einer Verkehrsampel, die an einer Kreuzung ständig in Betrieb ist, ist die Aufrechterhaltung eines kontrollierten Stroms Teil der Aufrechterhaltung eines gleichmäßigen elektrischen Betriebs. Außerdem können die LED und das optische System als integrierte Einheit arbeiten, anstatt die Stromversorgung als unabhängige Komponente zu behandeln.

4000-V-Überspannungsschutz

Auch Verkehrssignalanlagen im Außenbereich können elektrischen Transienten ausgesetzt sein. Der spezifizierte 4000-V-Überspannungsschutz bietet eine Schutzmaßnahme innerhalb des Netzteildesigns gegen Hochspannungs-Überspannungsbedingungen.

Dies sollte nicht so interpretiert werden, dass die Ampel gegen jedes elektrische Ereignis immun ist. Vielmehr ist die spezifizierte Überspannungsschutzfähigkeit ein Teil der elektrischen Schutzarchitektur, die darauf abzielt, die Betriebsstabilität unter Überspannungsbedingungen innerhalb der Designspezifikationen des Produkts zu verbessern.

Für Verkehrsingenieure und Verkehrsmanagementabteilungen ist der Überspannungsschutz daher neben dem Eingangsspannungsbereich, dem Konstantstrombetrieb und der Gesamtkonfiguration der Stromversorgung ein technischer Parameter, den es zu prüfen gilt.

Wärmemanagement: Warum LED-Ampeln eine effektive Wärmeableitung benötigen

Die LED-Effizienz macht ein Wärmemanagement nicht überflüssig. Im Dauerbetrieb wird ein Teil der dem LED-System zugeführten elektrischen Energie in Wärme umgewandelt. Wenn die Wärme nicht effektiv von der Lichtquelle und den umgebenden Komponenten abgeleitet wird, kann die Temperatur zu einem wichtigen Faktor für die langfristigen Betriebsbedingungen werden.

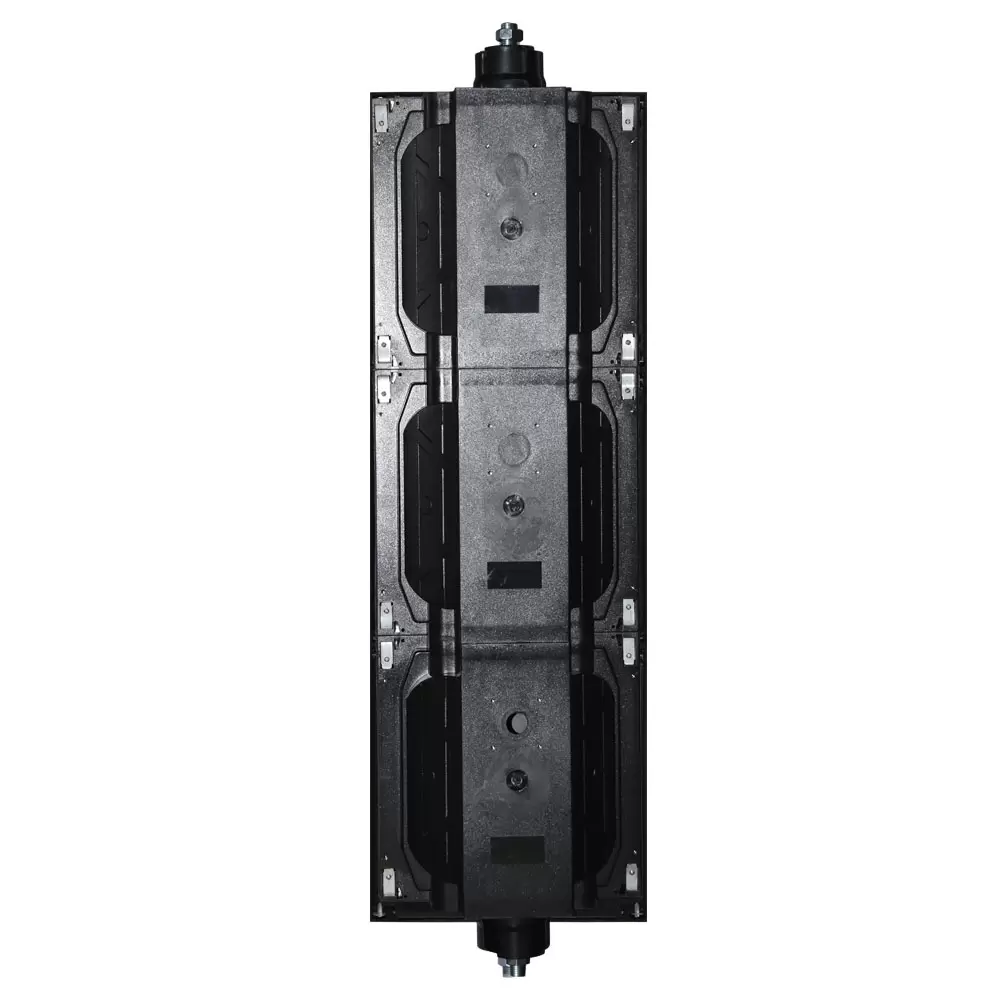

Die High-Flux-Arrow-Ampel verfügt als Teil ihres Strukturdesigns über ein externes Wärmeableitungsmodul.

Der Zweck der externen Wärmeableitung besteht darin, die Wärmeübertragung von der internen Lichtquelle und den strombezogenen Komponenten zu verbessern. Dadurch entsteht ein besser geeigneter Wärmemanagementpfad für eine Verkehrsampel, die für den Dauerbetrieb im Freien vorgesehen ist.

Auch das Wärmemanagement muss zusammen mit der LED und der Stromversorgung betrachtet und nicht separat bewertet werden.

Die Betriebsbeziehung kann wie folgt zusammengefasst werden:

Große LED → kontrollierter Strom → Lichterzeugung und Wärmeerzeugung → externe Wärmeableitung → stabilere Betriebsbedingungen

Das optische System bestimmt dann, wie das verfügbare Licht über die Pfeilanzeige verteilt wird.

Aus diesem Grund kann die Auswahl einer Arrow-Ampel ausschließlich anhand ihrer LED-Spezifikation ein unvollständiges Bild liefern. Lichtquelle, Treiber, optische Komponenten und thermische Struktur bilden ein verbundenes System.

Was Beschaffungsteams bei der Auswahl einer Arrow-Ampel berücksichtigen sollten

Für ausländische Käufer von Verkehrssignalanlagen, Straßenverkehrsbauunternehmen, Verkehrsmanagementabteilungen und Integratoren intelligenter Transportsysteme sollten mehrere technische Parameter gemeinsam berücksichtigt werden.

1. Gleichmäßigkeit des Pfeilmusters

Der Pfeil sollte als vollständiges Leuchtmuster und nicht als Ansammlung einzelner LED-Punkte bewertet werden. Die Beziehung zwischen Lichtquelle, Sekundärlinse, Fresnel-Linse und optischer Maske wirkt sich direkt auf die Gleichmäßigkeit des Oberflächenlichts aus.

2. Lichtverteilung

Die Lichtverteilung bestimmt, wie effektiv das emittierte Licht über die vorgesehene Anzeigefläche verteilt wird. Eine konzentrierte Punktquelle kann eine starke lokale Helligkeit erzeugen, ohne unbedingt einen gleichmäßigen Pfeil zu erzeugen.

Das optische System sollte daher anhand seines endgültigen Ausgabemusters und der beabsichtigten Kreuzungsanwendung beurteilt werden.

3. Lichtausbeute

Die Lichtausbeute sollte zusammen mit der optischen Nutzung berücksichtigt werden. Eine Hochleistungs-LED-Quelle ist nur dann sinnvoll, wenn das optische System ihre Leistung effektiv verarbeiten und verteilen kann.

4. Blendschutz

Direkte Emission von konzentrierten Punktquellen kann zu Blendung führen. Sekundäre optische Verarbeitung, Fresnel-Lichtverteilung und optische Maskierung bieten Mechanismen zur Steuerung der konzentrierten Emission und zur Erzeugung einer kontrollierteren Oberflächenausgabe.

5. Wärmemanagement

Bei Verkehrssignalanlagen, die für den Dauerbetrieb vorgesehen sind, ist die externe Wärmeabfuhr besonders relevant. Käufer sollten prüfen, wie die Wärme von der Lichtquelle und den zugehörigen Komponenten übertragen wird, und nicht nur auf die LED-Spezifikation achten.

6. Eingangsspannungsbereich und Konstantstromantrieb

Der AC-Eingangsbereich von 90–264 V und die Konstantstromversorgung sollten bei der Bewertung der elektrischen Kompatibilität und Betriebsstabilität in verschiedenen Kreuzungsstromumgebungen berücksichtigt werden.

7. Überspannungsschutz

Der spezifizierte 4000-V-Überspannungsschutz ist ein weiterer wichtiger elektrischer Designparameter für Verkehrssignalanwendungen im Freien. Käufer sollten die Schutzspezifikation bestätigen und verstehen, für welche Bedingungen sie konzipiert ist.

Wählen Sie zwischen einer Ampel mit rotem Rechtspfeil und einem High-Flux-Pfeildesign

Eine Ampel mit rotem Rechtspfeil muss eine ganz bestimmte Kommunikationsfunktion erfüllen: Sie soll deutlich machen, dass das Rechtsabbiegen von der angezeigten Verkehrskontrollbedingung abhängt.

Aus diesem Grund sollte die Bewertung mit der gesamten optischen Leistung beginnen und nicht nur mit der LED-Komponente.

Eine High-Flux-Red-Arrow-Ampel kombiniert eine große LED-Lichtquelle mit einer dreischichtigen optischen Verarbeitung, um den Übergang von der Punktquellenemission zur Oberflächenlichtausgabe zu steuern. Die Sekundärlinse, die Fresnel-Linse und die optische Maske funktionieren als integriertes optisches System, während das externe Wärmeableitungsmodul, die Weitspannungs-Konstantstrom-Stromversorgung und der spezifizierte Überspannungsschutz wichtige elektrische und thermische Aspekte berücksichtigen.

Dieser Ansatz auf Systemebene ist besonders relevant für Kreuzungen, an denen Verkehrssignale kontinuierlich funktionieren und unter verschiedenen Umgebungs- und elektrischen Bedingungen eine erkennbare Richtungsanzeige aufrechterhalten müssen.

Bei der projektbasierten Beschaffung können Einkäufer auch die fertigen Verkehrssignalanwendungen und das Produktportfolio des Herstellers bewerten, anstatt sich nur auf isolierte Produktspezifikationen zu verlassen. FAMA bietet Verkehrssignalprodukte und intelligente Transportlösungen für die intelligente Signalsteuerung und damit verbundene Verkehrsanwendungen.

FAMA – das führende Unternehmen in der chinesischen Verkehrssignalbeleuchtungsindustrie

Für weitere Informationen zu den Verkehrssignalprodukten und Projektanwendungen von FAMA können Käufer das Produktportfolio und die Projektanwendungen von FAMA einsehen .

Fazit: Bewerten Sie das komplette optische und elektrische System

Die Leistung einer Arrow-Ampel kann nicht allein durch die LED-Helligkeit bestimmt werden. Die Pfeilerkennung hängt davon ab, wie effektiv Lichtquelle, optische Struktur, Stromversorgung und thermisches System zusammenarbeiten.

Bei einer Ampel mit rotem Rechtspfeil sollten Beschaffungsteams besonders auf die Gleichmäßigkeit des Pfeilmusters, die Lichtverteilung, die Lichtausbeute, den Blendschutz und die Anwendungsbedingungen achten. Bei einer High-Flux-Red-Arrow-Ampel sollte bei der Bewertung zusätzlich die Beziehung zwischen der großen LED-Lichtquelle, der dreischichtigen optischen Verarbeitung, der externen Wärmeableitung, der 90-264-V-Wechselstrom-Konstantstromversorgung und dem 4000-V-Überspannungsschutz berücksichtigt werden.

Der praktische Auswahlprozess sollte sich daher auf messbare Designmerkmale und die tatsächliche Anwendungsumgebung konzentrieren. Durch die Untersuchung der gesamten optischen, elektrischen und thermischen Architektur können Käufer von Verkehrssignalanlagen und Ingenieurbauunternehmen eine technisch fundiertere Beurteilung vornehmen, ob eine Arrow-Ampel für ein bestimmtes Kreuzungsprojekt geeignet ist.
