Wie ein koordinierter Verkehrssignal-Controller und ein Verkehrssignal-Controller-Schrank die Kreuzungszuverlässigkeit und das Fehlermanagement verbessern

Es wird erwartet, dass die Verkehrssignalinfrastruktur kontinuierlich funktioniert, doch viele herkömmliche Systeme stoßen immer noch auf praktische Einschränkungen in Bezug auf Stromredundanz, Überspannungsschutz, Geräteüberwachung und Fehlerdiagnose. Eine einzelne Stromquelle kann einen Controller anfällig für Versorgungsunterbrechungen machen. Der Blitzschutz kann eher von einer regelmäßigen manuellen Inspektion als von einer kontinuierlichen Zustandsüberwachung abhängen. Gleichzeitig haben Wartungsteams möglicherweise nur begrenzte Einblicke in die Betriebsbedingungen des Schaltschranks, während die herkömmliche Lampenfehlererkennung Schwierigkeiten bereiten kann, eine ausgefallene Lampe in einem Parallelschaltkreis zu identifizieren.

Für Verkehrsingenieure, Straßenbehörden und Integratoren intelligenter Transportsysteme sind diese Probleme nicht nur Hardwareprobleme. Sie wirken sich direkt darauf aus, wie schnell ein Kreuzungsproblem identifiziert, diagnostiziert und behoben werden kann. Hier ist die Kombination aus einem koordinierten Verkehrssignalsteuergerät und einem ordnungsgemäß integrierten Verkehrssignalsteuergerätschrank wichtig.

Die Verkehrssignalsteuerung der FM5000-Serie von FAMA kombiniert etablierte Signalsteuerungsfunktionen mit modularer Architektur und mehreren Überwachungs- und Schutztechnologien, die auf diese betrieblichen Anforderungen zugeschnitten sind. Sein Ansatz umfasst nicht nur Signal-Timing und -Koordination, sondern auch Stromkontinuität, Überwachung von Überspannungsereignissen, Statustransparenz in Echtzeit und eine genauere Lokalisierung von Lampenfehlern.

Koordinierter Verkehrssignalregler: Mehr als nur Signalzeit

Ein koordinierter Controller muss mehr als eine feste Abfolge von roten, gelben und grünen Anzeigen verwalten. An einer komplexen Kreuzung oder entlang eines koordinierten Korridors muss das Steuerungssystem möglicherweise auf Fahrzeugerkennung, Fußgängeranforderungen, Notfallprioritätsanforderungen und unterschiedliche Verkehrspläne im Laufe des Tages reagieren.

Die FM5000-Serie unterstützt mehrere etablierte Steuerungsfunktionen, darunter induktive Steuerung, adaptive Steuerung, Fußgängerüberwegunterstützung, Notfallpriorität und Mehrperiodenschemata. Diese Funktionen ermöglichen es dem Controller, unterschiedliche Verkehrsbedingungen und Betriebsanforderungen zu berücksichtigen, ohne auf eine einzige feste Timing-Strategie angewiesen zu sein. Sein modularer Aufbau bietet zudem eine strukturierte Architektur zur Integration der Steuerungs- und Überwachungsfunktionen des Controllers.

Beispielsweise kann ein Mehrperiodenschema verwendet werden, bei dem sich die Verkehrsnachfrage zwischen verschiedenen Tageszeiten ändert. Wenn neben Fahrzeugphasen auch Fußgängerbewegungen berücksichtigt werden müssen, können Fußgängerüberwegfunktionen integriert werden. Die Notfallpriorität bietet eine spezielle Steuerfunktion für Situationen, in denen der normale Signalbetrieb Prioritätsanforderungen erfüllen muss.

Für Beschaffungsteams kommt es daher nicht nur darauf an, ob ein Controller eine „intelligente Verkehrssteuerung“ unterstützt. Die nützlicheren Fragen sind, wie viele Signalkanäle und Phasen es verarbeiten kann, welche Steuermodi es unterstützt, wie es mit externen Systemen kommuniziert und wie das Gehäuse Einblick in die tatsächlichen Betriebsbedingungen bietet.

Das FM5000-Modell XHJ-CW-GA-FM5001 unterstützt beispielsweise bis zu 96 Signalkanäle mit einer Standardkonfiguration von 48 Kanälen und unterstützt bis zu 32 Steuerphasen mit einer Standardkapazität von 16 Phasen. Es verwendet einen 32-Bit-Prozessor mit einem eingebetteten Linux-Betriebssystem und bietet zwei RJ45-, drei RS232- und eine RS485-Kommunikationsschnittstelle.

Doppelte Stromversorgung für kontinuierlichen Controller-Betrieb

Die Kontinuität der Stromversorgung ist ein weiterer praktischer Gesichtspunkt für einen Controller, von dem erwartet wird, dass er rund um die Uhr in Betrieb ist.

Der FM5000 verfügt über ein Dual-Stromversorgungs-Steuerungssystem mit automatischem Wechselmechanismus. Gemäß der Produktspezifikation von FAMA wechselt das System alle 12 Stunden zwischen den beiden Stromquellen. Bei einem Stromausfall schaltet es auf die Notstromversorgung um und meldet den Fehler in Echtzeit an die zentrale Plattform.

Der Wert dieser Anordnung besteht nicht nur darin, dass zwei Stromquellen vorhanden sind. Der Controller vereint Stromquellenwechsel, Backup-Betrieb und Fehlermeldung in einem einzigen Betriebsmechanismus. Für eine Verkehrsmanagementabteilung kann dies eine zusätzliche Ebene der Kontinuität bieten, wenn eine Versorgung ausfällt.

Dies ist besonders relevant bei der Bewertung eines Ampelsteuerungsschranks für Projekte, bei denen der Zugang zur Kreuzung zur Fehlerbehebung unbequem ist oder bei denen der kontinuierliche Betrieb der Steuerung eine wichtige Projektanforderung ist.

Was sollte in einen Lichtsignalsteuerschrank integriert werden?

Ein Ampelschrank sollte als Betriebssystem und nicht einfach als Metallgehäuse mit einem Controller betrachtet werden.

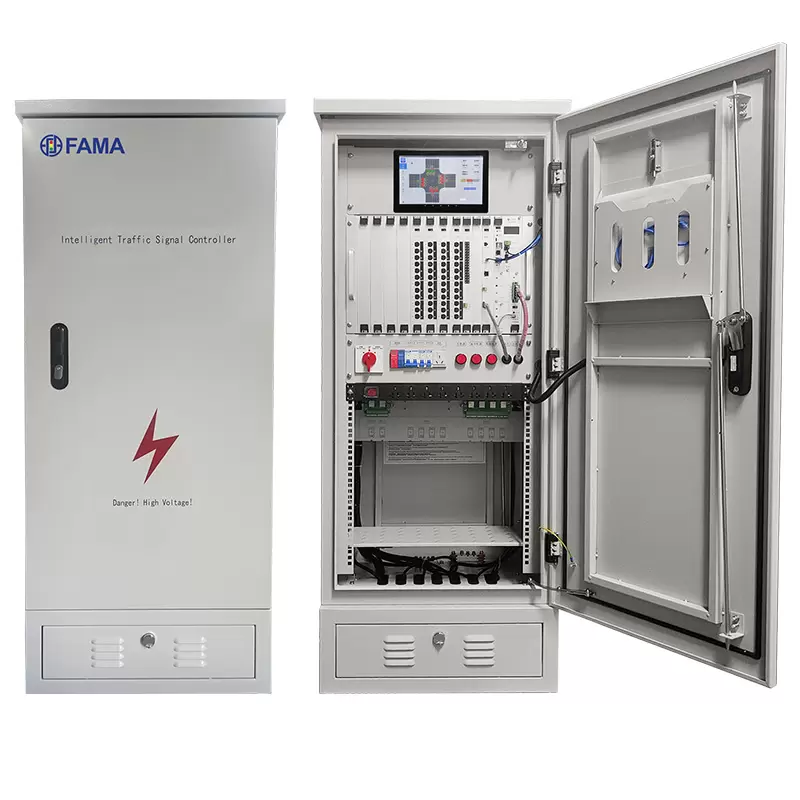

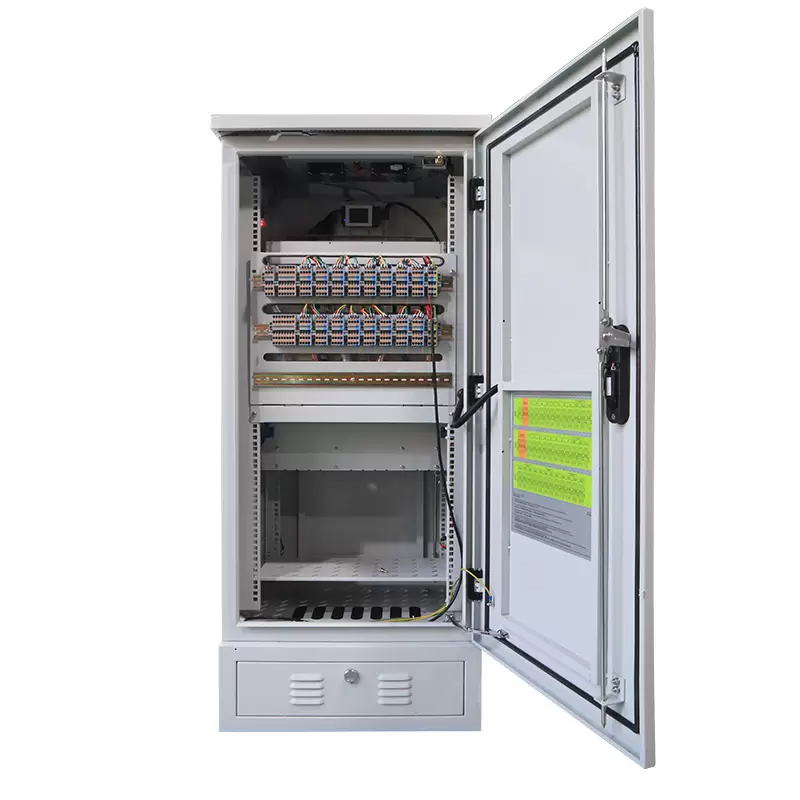

Für die Projektbeschaffung muss der Schrank die Steuerung und die zugehörigen Steuerungs-, Stromversorgungs-, Schutz-, Kommunikations- und Überwachungsfunktionen aufnehmen, die für die Kreuzung erforderlich sind. Das Gehäuse des FM5000 ist auf 630 × 500 × 1520 mm spezifiziert, mit einem Betriebsspannungsbereich von AC 85–264 V / 47–63 Hz, einem Betriebstemperaturbereich von -40 °C bis +80 °C, einer relativen Luftfeuchtigkeit von ≤95 % RH und IP55-Schutz.

Der Controller spezifiziert außerdem einen Antriebsstrom von 3 A pro Kanal, einen Stoßstoßstrom von 160 A pro Kanal, einen Isolationswiderstand von ≥20 MΩ und einen Stromverbrauch der Maschine im Standby-Modus von ≤50 W. Dies sind die technischen Parameter, die zusammen mit der Phasenanzahl, den Signalkanalanforderungen, der Kommunikationsarchitektur, den Umgebungsbedingungen und der Schrankkonfiguration des Projekts überprüft werden sollten.

Schrankinformationen in Echtzeit verbessern die Sichtbarkeit vor Ort

Eines der herausragenden Merkmale des FM5000 ist sein Informationsanzeigesystem mit mehreren Bildschirmen.

Das Hauptbedienfeld zeigt mehr als 12 wichtige Betriebsindikatoren an, darunter Temperatur, Luftfeuchtigkeit, Stromverbrauch, Spannung, IP-Adresse und das aktuelle Signalfreigabeschema. In der Seitenwand ist ein OLED-Verkehrssimulationsdisplay integriert, das die aktuelle Kontrollstrategie der Kreuzung visualisiert. Eine optionale Touchscreen-Schnittstelle kann einen integrierten Webzugriff für Vorgänge wie die Aktivierung von Sonderaufgaben und die Feinabstimmung von Schemata ermöglichen, ohne dass ein externes Gerät erforderlich ist.

Dies verändert die Art und Weise, wie das Wartungspersonal mit dem Schrank interagiert.

Anstatt mit der Fehlerbehebung durch den Anschluss separater Geräte zu beginnen, nur um die grundlegenden Betriebsbedingungen zu ermitteln, kann das Personal wichtige Systeminformationen direkt über die Schaltschrankschnittstelle abrufen. Die OLED-Simulation bietet außerdem eine visuelle Darstellung der aktuellen Steuerungsstrategie, die den Technikern helfen kann, zu verstehen, was der Controller an der Kreuzung tatsächlich ausführt.

Für Projekte, die unterschiedliche Bedienoberflächen erfordern, gibt FAMA außerdem an, dass die Schnittstelle und die Funktionen entsprechend den Kundenanforderungen angepasst werden können.

Wie erkennt ein Ampelsteuergerät Lampenfehler?

Die Erkennung von Lampenfehlern wird schwieriger, wenn mehrere Signallampen parallel geschaltet sind. Ein herkömmlicher Schalterzustandsansatz kann zwar erkennen, ob ein Schaltkreis seinen Zustand geändert hat, liefert aber nicht unbedingt genügend Informationen, um festzustellen, welche einzelne Lampe ausgefallen ist.

Der FM5000 verfolgt einen anderen Ansatz, indem er die dynamische Basislinie von Spannung, Strom und Leistung analysiert.

Wenn das System eine abnormale Änderung erkennt, kann es den Ausfall einer einzelnen Lampe innerhalb eines einzelnen Stromkreises identifizieren, die fehlerhafte Signallampe innerhalb von Sekunden lokalisieren und den Fehler an die zentrale Plattform melden. Dies ist besonders relevant für Parallelkonfigurationen mit mehreren Lampen, bei denen die manuelle Identifizierung der genau ausgefallenen Lampe andernfalls eine zusätzliche Inspektion an der Kreuzung erfordern kann.

Aus Wartungssicht ist eine genaue Fehlerlokalisierung wichtig, da die Wartungsaufgabe nicht nur darin besteht, „ein Problem in einem Stromkreis festzustellen“. Das praktische Ziel besteht darin, festzustellen, wo das Problem liegt, damit die entsprechende Komponente überprüft oder ausgetauscht werden kann.

FAMA gibt an, dass diese Technologie zur Erkennung von Lampengruppenfehlern die Wartungseffizienz um mehr als 300 % verbessern kann. Diese Zahl sollte speziell in dem von FAMA für ihre Fehlererkennungsanwendung bereitgestellten Kontext verstanden werden und nicht als universelle Wartungsleistungszahl für jedes Verkehrssignalprojekt betrachtet werden.

Wie hilft die Aufzeichnung von Überspannungsereignissen bei der Wartung von Verkehrssignalschränken?

Blitze und Netzüberspannungen stellen eine weitere Herausforderung für die Wartung dar. Das herkömmliche Schutzmanagement kann stark von regelmäßigen Inspektionen abhängen, was es schwierig macht, festzustellen, wie viel Belastung ein Überspannungsschutzgerät zwischen den Inspektionen erfahren hat.

Der FM5000 verfügt über einen integrierten Überspannungsereignisrekorder. Es überwacht die Häufigkeit und Intensität von Blitzeinschlägen oder Überspannungsstößen im Stromnetz und nutzt die aufgezeichneten Informationen, um den Degradationstrend des Blitzableiters vorherzusagen. Das System kann dann eine Austauschwarnung ausgeben, bevor das Schutzgerät einen kritischen Zustand erreicht.

Dieser Ansatz verlagert einen Teil der Wartung von der regelmäßigen physischen Inspektion hin zur zustandsbasierten Überwachung.

FAMA gibt an, dass die Technologie basierend auf einem Benchmark von 1.000 Kreuzungen die jährlichen Wartungskosten um 60 % senken kann. Hierbei handelt es sich um einen vom Hersteller bereitgestellten spezifischen Richtwert, der nicht als garantierte Einsparung für jedes Projekt interpretiert werden sollte.

Für Infrastruktureigentümer, die eine große Anzahl von Kreuzungen verwalten, ist das zugrunde liegende Konzept besonders relevant: Wartungsteams können Geräte priorisieren, die eine Warnung ausgelöst haben, anstatt sich ausschließlich auf Routineinspektionspläne zu verlassen.

Wie können Lichtsignalsteuerungen den Wartungsaufwand reduzieren?

Der Wartungswert eines modernen Controllers beruht nicht nur auf einer Funktion. Es entsteht durch die Verbindung mehrerer Informationsebenen.

Der FM5000 kombiniert Echtzeit-Betriebsparameter, Stromfehlerberichte, Aufzeichnung von Überspannungsereignissen, visuelle Betriebsinformationen und Lampenfehlerlokalisierung. Dadurch erhält das Wartungspersonal verschiedene Arten von Informationen aus der Steuerung und dem Schrank selbst.

Betrachten Sie eine typische Fehlerbehebungssequenz. Wenn ein Schrank eine Stromquelle verliert, kann die Steuerung auf die Notstromversorgung umschalten und den Fehler melden. Wenn im Stromnetz Überspannungen auftreten, kann der integrierte Rekorder Informationen zur Bewertung des Schutzstatus speichern. Wenn an der Kreuzung ein Lampenfehler auftritt, kann eine Spannungs-, Strom- und Leistungsanalyse dabei helfen, die betroffene Lampe zu identifizieren. Währenddessen liefert das Display des Schranks Betriebsinformationen wie Temperatur, Luftfeuchtigkeit, Spannung, Stromverbrauch und das aktive Signalschema.

Das Ergebnis ist ein stärker informationsgesteuerter Wartungsprozess. Anstatt jeden anormalen Kreuzungszustand als separate manuelle Inspektionsaufgabe zu behandeln, kann das Wartungsteam die vom Controller gemeldeten Informationen nutzen, um das Problem einzugrenzen, bevor vor Ort Maßnahmen ergriffen werden.

Diese Unterscheidung ist für große Verkehrsinfrastrukturen wichtig. Die Reduzierung unnötiger Felduntersuchungen ist nicht dasselbe wie die Behauptung, dass jeder Fehler aus der Ferne behoben werden kann. Vielmehr kann eine bessere Überwachung dazu beitragen, dass das Wartungspersonal mit genaueren Informationen darüber, was überprüft werden muss, an der Kreuzung ankommt.

Wie funktioniert ein koordinierter Verkehrssignalregler?

Eine koordinierte Verkehrssignalsteuerung führt eine programmierte Signalsteuerungslogik aus und verwaltet gleichzeitig die Beziehungen zwischen verschiedenen Signalphasen und Betriebsplänen. Abhängig vom konfigurierten System kann die Steuerung Erkennung, Fußgängeranforderungen, adaptive Strategien, Notfallpriorität und verschiedene Zeitschemata umfassen.

Der FM5000 behält diese herkömmlichen Funktionen der koordinierten Steuerung bei und fügt gleichzeitig eine modulare Architektur und integrierte Überwachungstechnologien hinzu. Es unterstützt bis zu 32 Steuerphasen und bis zu 96 Signalkanäle in der angegebenen FM5001-Konfiguration und liefert Projektingenieuren konkrete Kapazitätszahlen, die sie berücksichtigen müssen, wenn sie den Controller an ein Kreuzungsdesign anpassen.

Für einen Projektingenieur beginnt die richtige Bewertung daher mit dem tatsächlichen Phasendiagramm der Kreuzung, den Signalkanalanforderungen, der Erkennungsstrategie, den Koordinationsanforderungen, den Kommunikationsschnittstellen, den Umgebungsbedingungen und der Schaltschrankkonfiguration, anstatt einen Controller nur auf der Grundlage einer allgemeinen Beschreibung des „intelligenten Controllers“ auszuwählen.

Worauf sollte ich bei einem Ampelsteuerungsschrank achten?

Eine Beschaffungsspezifikation sollte mindestens fünf Bereiche berücksichtigen: Kontrollkapazität, Stromkontinuität, Schutz- und Umweltleistung, Überwachungsfähigkeit und Fehlerdiagnose.

Für den Controller selbst bietet die FM5001-Spezifikation messbare Referenzen wie 96 maximale Signalkanäle, 32 maximale Steuerphasen, AC 85–264 V-Betrieb, -40 °C bis +80 °C Betriebstemperatur, IP55-Schutz und mehrere Kommunikationsschnittstellen.

Für das Schrank- und Wartungssystem sollten Käufer außerdem prüfen, ob Betriebsparameter lokal angezeigt werden können, ob anormale Strombedingungen gemeldet werden, ob der Überspannungsschutzstatus überwacht werden kann und ob Lampenfehler lokalisiert werden können und nicht nur auf Schaltkreisebene erkannt werden.

Diese Anforderungen werden immer wichtiger, wenn eine Verkehrsmanagementbehörde oder ein Systemintegrator für mehrere Kreuzungen und nicht für eine einzelne isolierte Anlage verantwortlich ist.

Warum der Controller und das Gehäuse als ein System bewertet werden sollten

Eine koordinierte Verkehrssignalsteuerung und ein Verkehrssignalsteuerungsschrank sollten nicht unabhängig voneinander bewertet werden, wenn das Projektziel eine langfristige Betriebszuverlässigkeit umfasst.

Der Controller bestimmt, wie Signalphasen, Koordinationsstrategien, Fußgängeranforderungen, Notfallprioritäten und Zeitpläne ausgeführt werden. Der Schrank stellt die physische und elektrische Umgebung bereit, in der dieser Controller arbeitet, während Energieverwaltung, Schutz, Überwachung, Kommunikation und Fehlerberichterstattung bestimmen, wie effektiv das System im Laufe der Zeit gewartet werden kann.

Der FM5000-Ansatz vereint diese Elemente durch eine modulare Steuerungsarchitektur, den Betrieb mit zwei Netzteilen, die Aufzeichnung von Überspannungsereignissen, die Statusvisualisierung auf mehreren Bildschirmen und die dynamische Erkennung von Lampenfehlern. Diese Funktionen adressieren verschiedene Punkte im Gerätelebenszyklus: Kontrolle, Kontinuität, Schutz, Sichtbarkeit, Diagnose und Wartung.

Das breitere Verkehrssignal-Portfolio von FAMA umfasst koordinierte, vernetzte Einzelpunkt-, Fußgängerübergangs- und drahtlose Verkehrssignalsteuerungen, während das Projektportfolio Verkehrssignalprojekte in Regionen wie Südamerika, Asien, Nordamerika, Europa und Afrika umfasst.

FAMA – das führende Unternehmen in der chinesischen Verkehrssignalbeleuchtungsindustrie

Für Käufer, die eine komplette Ampellösung anstelle eines eigenständigen Steuergeräts evaluieren, umfasst das Produktportfolio von FAMA neben Fahrzeugampeln, Fußgänger- und Fahrradsignalen, Countdown-bezogenen Produkten und anderen Verkehrssignalgeräten auch Ampelsteuergeräte. Sein Projektportfolio kann auch als Referenz für das Verständnis der Erfahrungen des Unternehmens in verschiedenen Verkehrsinfrastrukturanwendungen dienen.

Für Beschaffungsteams ist die entscheidende Frage letztlich nicht, ob ein Controller mehr Funktionen auf einem Lastenheft hat. Es geht darum, ob diese Funktionen die Betriebsprobleme lösen, die nach der Installation von Bedeutung sind: Aufrechterhaltung einer koordinierten Signalsteuerung, Aufrechterhaltung des Systembetriebs bei Stromanomalien, Verständnis der Schaltschrankbedingungen in Echtzeit, Erkennung der Verschlechterung von Schutzgeräten und genauere Lokalisierung einzelner Lampenfehler.

Das ist der praktische Wert der Bewertung des koordinierten Verkehrssignalsteuergeräts und des Verkehrssignalsteuergerätschranks als integriertes Verkehrssteuerungssystem und nicht als zwei unabhängige Hardwarekomponenten.
