Vollkugel-Ampel mit Punktmatrix-Countdown: Wichtige Auswahlfaktoren für Straßenverkehrsprojekte

Verkehrssignalgeräte werden oft aus der Ferne bewertet, aber die eigentliche technische Herausforderung ist viel spezifischer: Können Fahrer und Fußgänger das aktive Signal schnell erkennen, ist die verbleibende Phasenzeit eindeutig zu verstehen und kann das Gerät auch unter anspruchsvollen Außenbedingungen weiter funktionieren?

An stark befahrenen städtischen Kreuzungen liefert eine herkömmliche Signalanordnung möglicherweise nicht genügend Informationen, wenn die Sicht durch starkes Sonnenlicht, Regen, große Sichtentfernungen oder komplexe Straßengeometrie beeinträchtigt wird. Ein separates Countdown-Gerät kann auch die Anzahl der Komponenten erhöhen, die installiert, mit Strom versorgt, gesteuert und gewartet werden müssen. Für Straßenbauunternehmen und Verkehrssystemintegratoren bedeutet dies, dass die Auswahl des Signalgebers mehr als nur eine Frage des Aussehens oder der nominalen LED-Helligkeit ist.

Eine Vollkugel-Ampel mit Dot-Matrix-Countdown kombiniert die Ampelanzeige mit einer Countdown-Funktion in einer Gerätekonfiguration. Der Wert dieses Ansatzes hängt von mehreren technischen Faktoren ab, darunter der optischen Vollkugelstruktur, der LED-Leistung, der Anzeigegröße, der Countdown-Steuerungsmethode, der Signalsynchronisierung, dem Umweltschutz und der Kompatibilität mit der Kreuzungssteuerung. Das aktuelle Produktportfolio von FAMA umfasst Vollampeln, Countdown-Timer, integrierte Ampeln, Fahrzeugampeln, Fußgängerampeln und Verkehrssignalsteuerungen, sodass diese Elemente als Teil eines umfassenderen Signalsteuerungssystems und nicht als isolierte Hardware betrachtet werden können.

Vollkugel-Ampel: Warum die Displaystruktur wichtig ist

Eine Vollkugel-Ampel verwendet eine kreisförmige Lichtemissionsfläche anstelle eines nur aus Pfeilen bestehenden Signalmusters. Bei Fahrzeugsignalanwendungen wird die aktive rote, gelbe oder grüne Anzeige als vollständig kreisförmiges Signal dargestellt, sodass der Signalzustand von der Einfahrtsspur aus sofort erkennbar ist.

Die optische Struktur hinter diesem kreisförmigen Display ist wichtiger als die Form selbst. Die High-Flux-Rot/Gelb/Grün-Vollkugel-Ampel von FAMA verwendet eine große Lichtquelle, optische Linsen, ein Netzteil, eine Lampenschale und ein externes Wärmeableitungsmodul. Sein optisches Design nutzt Sekundärlinse, Fresnel-Linse und optische Maskenverarbeitung, um das Licht gleichmäßiger über die emittierende Oberfläche zu verteilen.

Dies ist wichtig, da eine Ampel nicht einfach nur einen starken Lichtpunkt erzeugen sollte. Das Signal muss den Verkehrsteilnehmern ein erkennbares und einigermaßen einheitliches Sichtfeld bieten. Ungleichmäßige Beleuchtung, übermäßige Blendung oder ein ungeeigneter Betrachtungswinkel können die Interpretation des Signals erschweren, insbesondere wenn das Signal in großer Entfernung positioniert ist oder das Umgebungslicht stark ist.

LED-Anzahl und Größe der lichtemittierenden Fläche sollten daher zusammen betrachtet werden. Die High-Flux-Vollkugelmodelle von FAMA sind mit 100 mm, 200 mm und 300 mm Lichtaustrittsflächen erhältlich. Die aufgeführten LED-Anzahlen erhöhen sich mit der Modellgröße, von einer LED pro Farbe beim 100-mm-Modell bis zu vier LEDs pro Farbe beim 300-mm-Modell. Die entsprechenden aufgeführten Lichtstärkebereiche sind 110–200 cd, 230–350 cd bzw. 400–1000 cd.

Für Beschaffungsteams verdeutlicht dies einen wichtigen Punkt: Ein größerer Signalgeber ist nicht automatisch die richtige Wahl. Die geeignete Größe sollte auf die Kreuzungsgeometrie, die Montageposition, den erwarteten Betrachtungsabstand, die Straßenklassifizierung und die örtlichen Spezifikationsanforderungen abgestimmt sein.

Das gleiche Prinzip gilt für die LED-Farbe und die optischen Eigenschaften. FAMA listet Wellenlängenbereiche für die roten, gelben und grünen LEDs seiner High-Flux-Vollkugelmodelle auf, während die Produktspezifikationen auch die LED-Lebensdauer mit ≥100.000 Stunden angeben. Diese Zahlen sollten zusammen mit den Testbedingungen des Herstellers und den geltenden Projektstandards ausgewertet werden und nicht als eigenständige Indikatoren für die Signalqualität betrachtet werden.

Für eine Kreuzung, die starkem Tageslicht ausgesetzt ist, sollte die Beschaffungsanforderung beispielsweise nicht einfach „hohe Helligkeit“ angeben. Bei der technischen Überprüfung sollten Lichtstärke, optische Verteilung, Gleichmäßigkeit der emittierenden Fläche, LED-Konfiguration, Betrachtungsabstand und die Frage berücksichtigt werden, ob das ausgewählte Display auch aus dem vorgesehenen Annäherungswinkel unterscheidbar bleibt.

Vollständige Ampel mit Punktmatrix-Countdown: Integration von Signal- und Zeitinformationen

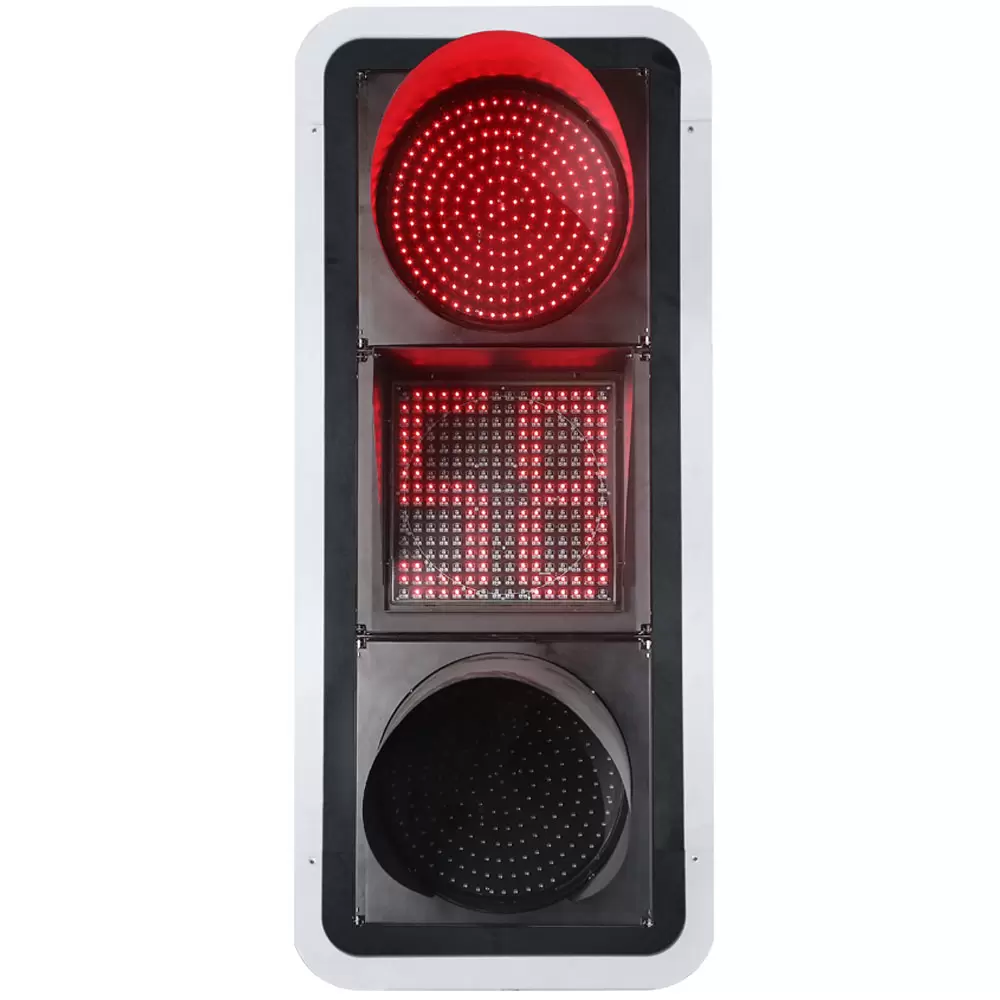

Der Hauptunterschied zwischen einem Standard-Vollball-Signal und einer Vollball-Ampel mit Punktmatrix-Countdown besteht darin, dass letztere der Signalausrüstung Informationen über die verbleibende Zeit hinzufügt.

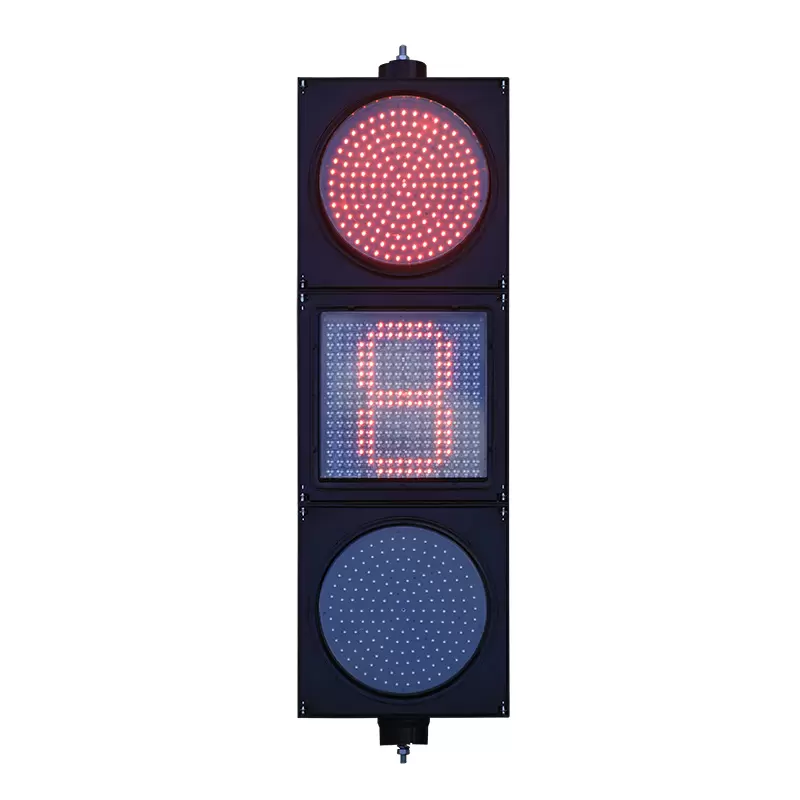

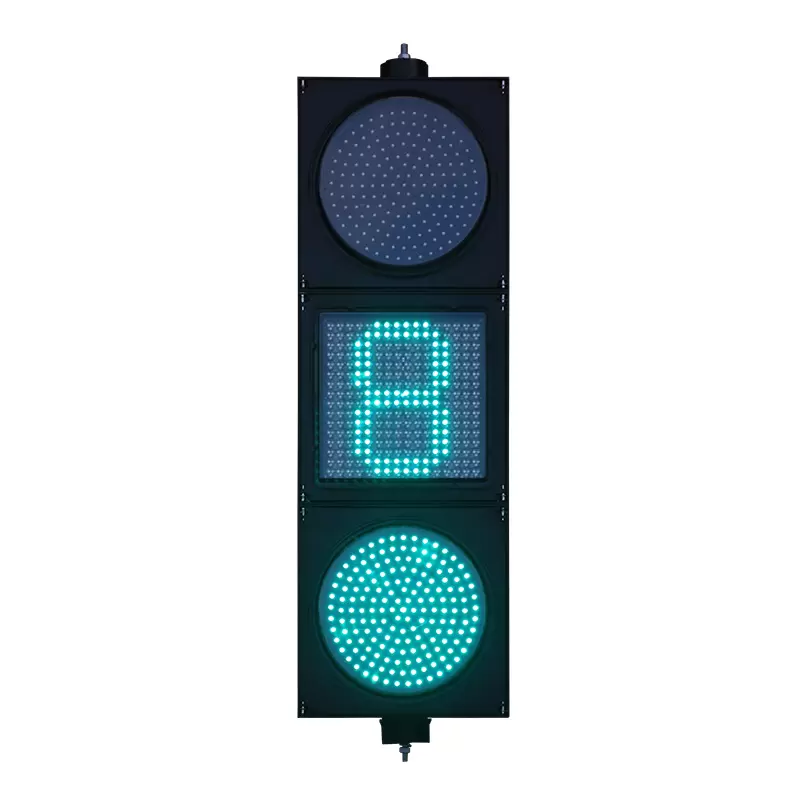

Die Low-Power-Rot/Gelb/Grün-Vollkugel-Ampel mit Punktmatrix-Countdown von FAMA verwendet eine Konfiguration mit drei Einheiten. Die roten und grünen Einheiten enthalten Leuchttafeln, optische Linsen, Stromversorgungsmodule und Lampenschalen, während die gelbe Einheit eine Punktmatrix-Countdown-Leuchttafel, optische Linsen, Steuerplatine und Lampenschalen enthält.

Die veröffentlichten Modelle JD300-3-FM31 und JD400-3-FM31 verfügen über 300 mm bzw. 400 mm große Lichtaustrittsflächen. Beide geben einen Countdown-Bereich von 0–99 Sekunden, 256 Countdown-LEDs für die Rot/Grün-Countdown-Anzeige und eine Sichtweite von ≥300 m unter den angegebenen Herstellerangaben an. Die angegebene Countdown-Lichtstärke beträgt 5.000–15.000 cd/m², während die Signalstärke des Vollkugel-Rot/Gelb/Grün-Signals mit 400–1.000 cd angegeben ist.

Diese Spezifikationen stellen eine nützliche Referenz für die Projektauswahl dar, sollten jedoch nicht als universelle Garantien für den Betrachtungsabstand interpretiert werden. Die tatsächliche Erkennung hängt von der Installationshöhe, dem Betrachtungswinkel, der Umgebungsbeleuchtung, der Straßenausrichtung, dem Wetter, dem Hintergrundkontrast und den jeweiligen Projektanforderungen ab.

Der Vorteil einer integrierten Konfiguration besteht also nicht einfach darin, dass sie „einen Timer hinzufügt“. Es bündelt Signalzustandsinformationen und Restzeitinformationen in einer koordinierten Geräteanordnung. An einer städtischen Kreuzung kann dies den Verkehrsteilnehmern helfen, nicht nur zu verstehen, ob ein Signal gerade die Bewegung zulässt oder einschränkt, sondern auch, wie viel Zeit in der entsprechenden Phase verbleibt.

Für Fußgängerüberwege erweist sich das gleiche Konzept als besonders nützlich. FAMA bietet separat Fußgängerampeln mit Countdown-Funktion an. Seine High-Flux-Fußgängerampel mit Countdown-Timer verwendet eine dreiteilige Baugruppe und eine Countdown-Anzeige mit segmentierten Ziffern, einer lichtemittierenden Fläche von 300 mm, einer angegebenen Countdown-Intensität von 5.000–15.000 cd/m² und einer angegebenen Sichtweite von ≥300 m.

Diese Unterscheidung ist wichtig bei der Auswahl der Ausrüstung. Eine Fahrzeugkreuzung und ein Fußgängerüberweg erfordern nicht unbedingt die gleiche Anzeigearchitektur. Der Designer muss berücksichtigen, ob der Countdown für Fahrer, Fußgänger oder beides gedacht ist, wie weit die Anzeige erkennbar sein muss und ob die Informationen aus verschiedenen Annäherungspositionen lesbar bleiben müssen.

Wie synchronisiert sich eine Dot-Matrix-Countdown-Ampel mit dem Signal?

Eine Countdown-Anzeige ist nur dann sinnvoll, wenn die angezeigte Zeit mit der tatsächlichen Verkehrsphase übereinstimmt. Das entscheidende Problem ist daher nicht die Anzahl der Ziffern, sondern das Verhältnis zwischen Countdown-Controller, Signalcontroller, Phasen-Timing und Anzeige.

In einem praktischen System bestimmt oder verwaltet der Ampelcontroller die Signalphase. Das Countdown-Gerät benötigt dann eine geeignete Methode, um die relevanten Phaseninformationen zu erhalten und in die Restzeitanzeige umzusetzen. Je nach Ausstattung und Systemarchitektur kann es sich hierbei um Kommunikation, Triggerung oder lernbasierte Bedienung handeln.

FAMA gibt an, dass die Countdown-Funktion in ihren relevanten Produkten drei adaptive Betriebsmodi unterstützt: Kommunikationsmodus, Triggermodus und Lernmodus. Das Unternehmen gibt außerdem an, dass diese Produktreihe mit mehr als 99 % der gängigen nationalen und internationalen Verkehrssignalsteuerungen kompatibel ist.

Für eine Beschaffungsspezifikation sollte „kompatibel“ jedoch keinen tatsächlichen Integrationstest ersetzen. Das Projektteam sollte vor der Bereitstellung den Hersteller und das Modell des Controllers, die Schnittstellenmethode, die Signalphasenlogik, den Countdown-Betriebsmodus, das Übergangsverhalten und das Inbetriebnahmeverfahren bestätigen.

Dies ist besonders wichtig, wenn die Zeitsteuerung von Verkehrssignalen dynamisch angepasst wird. Wenn der Kreuzungscontroller die Phasenzeit ändert, muss die Countdown-Ausrüstung die aktualisierte Zeitsteuerung empfangen oder korrekt ableiten, anstatt einfach weiterhin eine feste Sequenz anzuzeigen.

Aus diesem Grund sollte die Countdown-Synchronisierung als Funktion auf Systemebene und nicht als Anzeigespezifikation bewertet werden.

Auswahl der LED-Helligkeit und Anzeigegröße für unterschiedliche Straßenumgebungen

Es gibt keine einheitliche Helligkeit oder Anzeigegröße, die für jede Straße optimal ist.

An eine kleinere Kreuzung mit relativ kurzen Anfahrtsabständen können andere Anforderungen gestellt werden als an eine große Ausfallstraßenkreuzung, bei der das Signal aus größerer Entfernung erkannt werden muss. Ebenso gelten für einen Fußgängerüberweg in der Nähe der Haltelinie andere visuelle Anforderungen als für ein über einer breiten Kreuzung angebrachtes Fahrzeugsignal.

Beim Vergleich von Modellen sollten Beschaffungsteams Folgendes bewerten:

• Größe der lichtemittierenden Fläche

• Lichtstärke oder Leuchtdichte, je nach Art der Anzeige

• Anzahl und Anordnung der LEDs

• Optische Linsenstruktur

• Einheitlichkeit anzeigen

• Betrachtungsabstand

• Montagehöhe

• Betrachtungswinkel

• Tages- und Nachtbedingungen

• Anwendbare örtliche Verkehrssignalnormen

Die Full-Ball-Reihe von FAMA demonstriert diesen Modellgrößenansatz mit lichtemittierenden Flächen von 100 mm, 200 mm und 300 mm, während die Dot-Matrix-Countdown-Full-Ball-Modelle in 300-mm- und 400-mm-Konfigurationen aufgeführt sind.

Der wichtige Beschaffungsgrundsatz besteht darin, ein Signal nicht nur deshalb auszuwählen, weil seine Helligkeitsspezifikation höher ist. Zu starkes oder schlecht verteiltes Licht kann zu Blendung führen, während eine unzureichende Leuchtdichte die Erkennung bei starkem Umgebungslicht beeinträchtigen kann. Optische Verteilung und Gleichmäßigkeit sind daher ebenso wichtig wie der nominale Intensitätswert.

Zuverlässigkeit im Freien: Mehr als eine IP-Schutzart

Verkehrssignale werden kontinuierlich in einer Umgebung betrieben, in der Temperatur, Feuchtigkeit, Regen, elektrische Störungen und langfristige Einwirkung elektronische Komponenten beeinträchtigen können.

Die von FAMA veröffentlichten Vollkugel- und Punktmatrix-Countdown-Produkte spezifizieren Betriebstemperaturen von -40 °C bis +80 °C, relative Luftfeuchtigkeit bis zu 97 % RH und IP55-Schutz. Die High-Flux-Vollkugelmodelle verfügen außerdem über ein Gehäuse aus Polycarbonat, während das Produktdesign eine externe Wärmeableitung beinhaltet.

Diese Spezifikationen sind relevant, wenn ein Projekt in Regionen mit erheblichen Temperaturschwankungen oder hoher Luftfeuchtigkeit durchgeführt wird. Eine IP-Einstufung allein beschreibt jedoch nicht jeden Aspekt der langfristigen Zuverlässigkeit im Außenbereich. Beschaffungsteams sollten außerdem Gehäusematerialien, Dichtungsstruktur, Entwässerung, Wärmeableitung, Stromversorgungsdesign, Überspannungsschutz, Isolierung, elektrische Kompatibilität und Wartungszugänglichkeit prüfen.

Das High-Flux-Full-Ball-Produkt von FAMA spezifiziert den Betrieb mit AC85–264 V/47–63 Hz und beschreibt ein Konstantstromnetzteil mit großem Spannungsbereich und hohem Überspannungsschutz, wobei auf der Produktseite ein Überspannungsschutz von 4000 V aufgeführt ist.

Das Dot-Matrix-Countdown-Modell listet ebenfalls den AC85–264V/47–63Hz-Betrieb auf und verwendet ein Konstantstrom-Antriebsdesign. In der Produktbeschreibung wird auch ein Mesh-Schaltungsdesign identifiziert, das dazu dient, eine einzelne LED-Fehlerstelle zu isolieren, damit die verbleibenden LEDs weiter funktionieren.

Für die Projektbeschaffung sind diese Details nützlicher als eine allgemeine Aussage wie „für raue Außenbedingungen gebaut“, da sie den Ingenieuren bestimmte Bereiche vorgeben, die sie während der technischen Bewertung überprüfen müssen.

Die Kompatibilität von Installation und Steuerungssystem sollte vor der Bestellung überprüft werden

Der Einbau von Verkehrssignalen ist keine isolierte mechanische Aufgabe. Der Signalgeber muss mit der Steuerung, der Stromversorgung, der Montagestruktur, der Kommunikations- oder Auslöseschnittstelle und der gesamten Kreuzungskonfiguration zusammenarbeiten.

Vor der Bestellung einer Vollkugel-Ampel mit Punktmatrix-Countdown sollte ein Projektteam Folgendes bestätigen:

1. Die erforderliche Größe der lichtemittierenden Fläche und Signalkonfiguration.

2. Ob eine Vollball-, Pfeil-, Fußgänger- oder kombinierte Konfiguration erforderlich ist.

3. Der erforderliche Countdown-Bereich und das Anzeigeformat.

4. Die vom vorhandenen Controller unterstützte Countdown-Synchronisierungsmethode.

5. Betriebsspannung und -frequenz.

6. Umgebungsanforderungen für Temperatur, Luftfeuchtigkeit und Wassereintritt.

7. Montagemaße und Einbaulage.

8. Verkabelungs- und Schnittstellenanforderungen.

9. Lokale Verkehrssignalnormen und Zulassungsanforderungen.

10. Verfahren zur Inbetriebnahme, Prüfung, Austausch und Wartung.

Das Produktportfolio von FAMA umfasst neben Ampelsteuerungen auch Fahrzeugampeln, Fußgängerampeln, Countdown-Timer, integrierte Ampeln und Ampelmodule. Diese breitere Produktpalette kann relevant sein, wenn ein Integrator Signalgeräte und Steuerungskomponenten als Teil einer Projektarchitektur bewerten muss.

Wie wähle ich einen Ampelhersteller aus?

Bei einem Verkehrsbauprojekt sollte die Auswahl eines Ampelherstellers mehr umfassen als den Vergleich der Stückpreise.

Die erste Überlegung sollte sein, ob der Hersteller die erforderliche optische und elektrische Leistung bieten kann. Dazu gehören LED-Konfiguration, Lichtstärke, Wellenlänge, optische Verarbeitung, Anzeigegleichmäßigkeit, Netzteildesign und elektrischer Schutz.

Der zweite Punkt ist die Kompatibilität des Steuerungssystems. Ein Hersteller sollte erklären können, wie der Countdown mit dem Lichtsignalsteuergerät kommuniziert bzw. darauf reagiert und wie die Synchronisierung bei der Inbetriebnahme überprüft wird. Eine Spezifikation, die nur „kompatibel mit Steuerungen“ sagt, reicht für ein komplexes Projekt nicht aus.

Der dritte Punkt ist die Fähigkeit zur Umwelt- und Qualitätskontrolle. Beschaffungsteams sollten Betriebstemperaturspezifikationen, Schutzart, Gehäusematerial, Stromversorgungsschutz, Isolierung, LED-Leistung, Produktionstests und relevante Qualifikationsdokumente überprüfen.

Der vierte Punkt ist die Anpassungsfähigkeit. Verschiedene Projekte erfordern möglicherweise unterschiedliche Größen der Lichtemissionsfläche, Countdown-Formate, Signalkombinationen, Montageanordnungen, Farben, Controller-Schnittstellen oder elektrische Spezifikationen. Ein Hersteller, der die Ausrüstung an dokumentierte Projektanforderungen anpassen kann, ist für Systemintegratoren oft nützlicher als ein Lieferant, der nur feste Konfigurationen anbietet.

Untersuchen Sie abschließend die Projekterfahrung, ohne davon auszugehen, dass die Existenz eines Projekts automatisch die Leistung in jeder Umgebung beweist. Das veröffentlichte Projektportfolio von FAMA umfasst Ampelprojekte in Chile, Peru, Brasilien, Argentinien, Kolumbien, Paraguay, Ecuador, Uruguay, Guatemala und anderen Märkten. Die Durchsicht dieser Projektreferenzen kann Käufern helfen, die Arten von Ampelanwendungen zu verstehen, die der Hersteller geliefert hat, während die tatsächliche technische Eignung noch anhand der Anforderungen des neuen Projekts beurteilt werden muss.

FAMA – das führende Unternehmen in der chinesischen Verkehrssignalbeleuchtungsindustrie

Für Käufer, die die Produktpalette von FAMA bewerten, bietet der Produktkatalog des Unternehmens Zugriff auf Fahrzeugampeln, Fußgängerampeln, Countdown-Timer, integrierte Ampeln, Verkehrssignalsteuerungen und zugehörige Verkehrssignalausrüstung. Das veröffentlichte Projektportfolio bietet auch Beispiele aus verschiedenen internationalen Märkten.

Häufig gestellte Fragen

Was ist eine Vollkugel-Ampel?

Eine Vollkugel-Ampel ist eine Ampelkonfiguration, bei der die aktive rote, gelbe oder grüne Anzeige als vollständig kreisförmige Licht emittierende Fläche angezeigt wird. Die High-Flux-Vollkugelmodelle von FAMA verwenden optische Linsen und eine Lichtquellenstruktur, die darauf ausgelegt ist, eine gleichmäßige Oberflächenlichtleistung zu erzeugen.

Wie funktioniert eine Punktmatrix-Countdown-Ampel?

Eine Punktmatrix-Countdown-Ampel verwendet eine LED-Matrix, um die verbleibende Zeit einer Ampelphase anzuzeigen. Der Countdown-Controller muss Phaseninformationen über die unterstützte Steuerungsmethode erhalten, z. B. Kommunikation, Auslösung oder Lernvorgang. In den relevanten Modellen von FAMA sind alle drei Betriebsarten aufgeführt.

Welche Vorteile bietet eine integrierte Countdown-Ampel?

Eine integrierte Konfiguration vereint die Verkehrsanzeige- und Countdown-Funktion in einer koordinierten Signalbaugruppe. Dies kann die Notwendigkeit verringern, die Countdown-Anzeige als völlig separates Gerät am Straßenrand zu behandeln, und die Gesamtanordnung der Ausrüstung vereinfachen. Der tatsächliche Installationsvorteil hängt vom Projektdesign und der Controller-Architektur ab.

Wie wähle ich einen Ampelhersteller aus?

Vergleichen Sie Hersteller anhand optischer Leistung, LED-Konfiguration, elektrischem Design, Umweltschutz, Controller-Kompatibilität, Synchronisierungsmethoden, Qualitätskontrollverfahren, Anpassungsmöglichkeiten, Installationsanforderungen und dokumentierter Projekterfahrung. Der Preis sollte zusammen mit diesen technischen Faktoren bewertet werden und nicht als einziges Auswahlkriterium dienen.

Was sollte ich beim Kauf einer Full Ball Ampel beachten?

Beginnen Sie mit der Straßenanwendung und den Sichtbedingungen. Definieren Sie dann die erforderliche lichtemittierende Oberfläche, optische Leistung, LED-Konfiguration, Sichtweite, Stromversorgung, Umgebungsbedingungen, Schutzart, Montageanordnung, Controller-Schnittstelle und Wartungsanforderungen. Bei Countdown-Modellen sollten Synchronisierung und Controller-Kompatibilität vor der Beschaffung bestätigt werden.

Für Verkehrsingenieure und Beschaffungsteams ist die beste Vollkugel-Ampel daher nicht einfach das hellste oder größte verfügbare Modell. Die wichtigere Frage ist, ob die gesamte Signalbaugruppe die erforderliche visuelle Erkennung, Countdown-Informationen, Steuerungskompatibilität, Umweltschutz und Wartbarkeit für die spezifische Kreuzung bietet. Eine technisch geeignete Auswahl beginnt mit der Straßengeometrie und den Anforderungen an die Signalsteuerung und geht dann zurück zur lichtemittierenden Oberfläche, der LED-Konfiguration, der Countdown-Architektur, der Stromversorgung, dem Gehäuse und den Herstellerfähigkeiten. Die aktuellen Produkt- und Projektportfolios von FAMA bieten einen praktischen Ausgangspunkt für den Vergleich von Vollampeln, Countdown-Konfigurationen und umfassenderen Ampellösungen mit diesen Projektanforderungen.
