Energiesparendes Fußgängerampelmodul für zuverlässige Kreuzungen

Eine Fußgängerampel hat eine unkomplizierte Aufgabe: Sie soll klar und kontinuierlich anzeigen, wann Menschen überqueren können. Die Technik hinter dieser Anzeige wird jedoch immer wichtiger, da ein Signal jahrelang im Freien an stark befahrenen Kreuzungen in Betrieb ist. Eine ausgefallene LED kann das Erscheinungsbild des Signals beeinträchtigen, ein instabiler Antriebsstrom kann die LED-Komponenten unnötig belasten und eine ineffiziente Stromumwandlung erhöht die Betriebskosten über Tausende von Stunden. Häufige Komponentenausfälle bedeuten auch mehr Inspektionen, Wartungsbesuche und Austauscharbeiten auf stark befahrenen Straßen.

Für Verkehrsingenieure, Käufer von Straßeninfrastrukturen und Integratoren intelligenter Transportsysteme stellt sich daher nicht nur die Frage, wie hell eine Fußgängerampel ist, wenn sie das Werk verlässt. Es geht darum, wie sich das Modul verhält, wenn einzelne Komponenten altern oder ausfallen, wie effizient es elektrische Energie nutzt und wie gut es zusammen mit anderen Geräten an einer Kreuzung arbeitet.

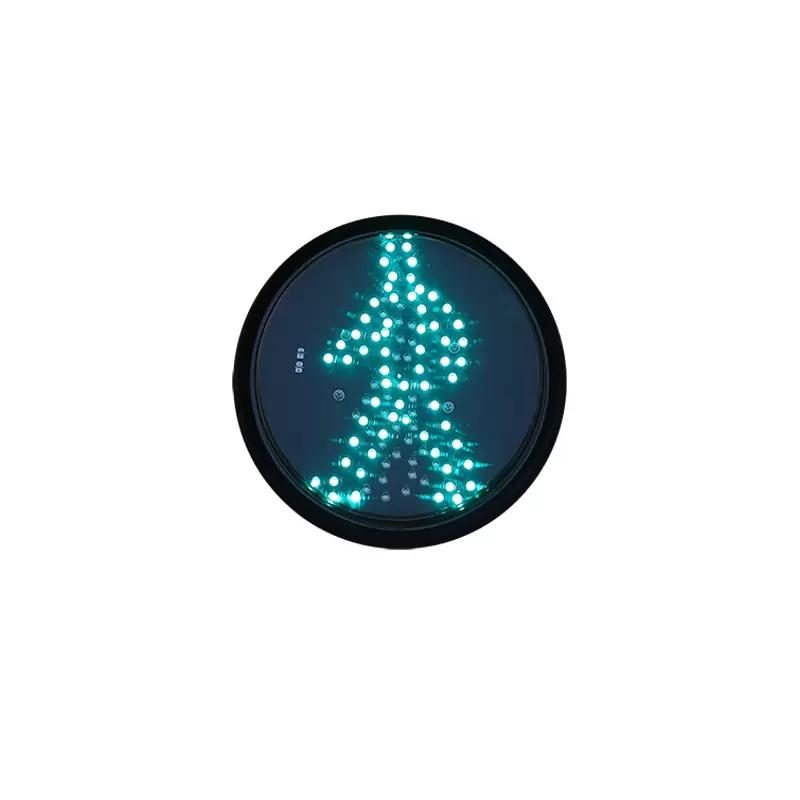

Das Low-Power-Fußgängerampelmodul von FAMA basiert auf diesen praktischen Überlegungen. Die Baugruppe umfasst eine Lichtplatine, eine Linse, ein Netzteil, eine Lampenschale und zugehörige Strukturkomponenten für Signalanwendungen an Fußgängerüberwegen. Das Modul ist in den Konfigurationen 200 mm und 300 mm erhältlich und nutzt LED-Beleuchtung zur Fußgängersignalanzeige.

Die Tabelle bietet eine sinnvollere Grundlage für die Vorauswahl als eine allgemeine Aussage wie „Energiespar-Ampel“. Der tatsächliche Energieverbrauch in einem Projekt hängt weiterhin von der Betriebsart, dem Signal-Timing, den Installationsbedingungen und der Anzahl der installierten Einheiten ab.

Mesh-Schaltungsdesign: Warum ist die LED-Fehlerisolierung wichtig?

Ein herkömmliches LED-Array kann zu einem Wartungsproblem werden, wenn ein lokaler Komponentenausfall einen größeren Bereich des Displays betrifft. Bei einem Fußgängersignal kann selbst ein relativ kleiner anormaler Bereich dazu führen, dass die beleuchtete gehende oder stehende Figur weniger gleichmäßig aussieht.

Das Low Power Pedestrian Traffic Light Module verfolgt einen anderen Ansatz mit einem Mesh-Schaltungsdesign. Laut Produktdesign isoliert der Schaltkreis automatisch die Fehlerstelle, wenn eine einzelne LED-Lampenperle ausfällt, sodass die verbleibenden LED-Perlen weiter betrieben werden können. Der Zweck besteht nicht darin, zu behaupten, dass eine ausgefallene LED unsichtbar wird; Vielmehr begrenzt es die elektrischen Auswirkungen des Fehlers und trägt dazu bei, die Gesamtanzeige zu erhalten.

Dies ist wichtig, da Fußgängersignale an Orten installiert werden, an denen der Austausch eines Moduls nicht immer eine einfache Werkstattaufgabe ist. Ein Wartungsteam muss möglicherweise auf Geräte neben einer aktiven Fahrbahn zugreifen, eine Verkehrskontrolle organisieren und Arbeiten außerhalb der Hauptverkehrszeiten planen. Wenn ein lokaler LED-Ausfall nicht sofort den Austausch der gesamten Lichtplatine erfordert, kann der praktische Wartungsaufwand geringer sein.

Aus Wartungssicht bietet das Mesh-Circuit-Design mehrere praktische Vorteile:

• Der Ausfall einer einzelnen LED-Lampenperle wird isoliert, anstatt sich automatisch auf die verbleibenden LED-Perlen auszuwirken.

• Der Großteil der Lichtplatine kann nach einem lokalen Ausfall weiter betrieben werden.

• Das gesamte Fußgängersymbol kann einen stabileren Anzeigeeffekt beibehalten.

• Wartungsteams können lokalisierte LED-Fehler von umfassenderen Strom- oder Treiberausfällen unterscheiden.

• Das Risiko, eine ganze Lichtplatine allein aufgrund einer ausgefallenen LED auszutauschen, kann reduziert werden.

Dasselbe Konstruktionsprinzip hilft auch bei der Beantwortung einer häufig gestellten Frage: Warum ist die LED-Fehlerisolierung bei einer Fußgängerampel wichtig? Bei Zuverlässigkeit geht es nicht nur darum, Ausfälle zu verhindern. Es geht auch darum, die Folgen zu kontrollieren, wenn eine Komponente irgendwann ausfällt.

Für einen Kreuzungsbetreiber kann diese Unterscheidung Einfluss auf die Lebenszykluswartung haben. Ein Signal, das nach einem einzelnen LED-Fehler weiterhin eine stabile visuelle Anzeige liefert, bietet möglicherweise eine praktischere Fehlertoleranz als eines, bei dem ein kleiner Komponentenfehler ein viel größeres Anzeigeproblem verursacht.

Energieeffizienz beginnt beim Treiber, nicht nur bei der LED

Bei einer Kreuzung, die über längere Zeiträume kontinuierlich in Betrieb ist, kommt es zu kleinen Unterschieden in der elektrischen Leistung. Aus diesem Grund verdienen das Netzteil und der LED-Treiber ebenso viel Aufmerksamkeit wie die LED selbst.

Das FAMA-Modul verwendet ein unabhängig entwickeltes Euro-Standard-Netzteil mit einem Leistungsfaktor von bis zu 0,98. Es verwendet außerdem eine Konstantstrom-Antriebstechnologie, um einen kontrollierten Arbeitsstrom für das LED-Array aufrechtzuerhalten.

Bei der Bewertung des Moduls sind vor allem drei elektrische Eigenschaften relevant:

• Effizienz der Stromversorgung: Reduziert unnötige Energieverluste bei der Umwandlung von Wechselstrom in Gleichstrom.

• Leistungsfaktor bis 0,98: Zeigt ein günstiges Verhältnis zwischen Wirkleistung und Scheinleistung unter den angegebenen Betriebsbedingungen an.

• Konstantstromantrieb: Regelt den LED-Betriebsstrom, anstatt die LED-Last direkt von unkontrollierten Stromschwankungen abhängig zu machen.

Diese Parameter sollten nicht als austauschbar behandelt werden. Ein hoher Leistungsfaktor bedeutet nicht, dass die Lampe nur 2 % ihrer Nennleistung verbraucht, und er sollte nicht als direkter Energieeinsparwert von 98 % dargestellt werden. Der tatsächliche Stromverbrauch muss anhand der Betriebsleistung der Lampe und des Betriebsplans der Kreuzung ermittelt werden.

FAMA bietet für seine Fußgängermodule spezifische Nennleistungen an. Die 200-mm-Version ist mit ≤6 W für statisches Rot, ≤5 W für dynamisches Grün und ≤5 W für statisches Grün spezifiziert. Die entsprechenden Werte für die 300-mm-Version betragen ≤7 W, ≤6 W bzw. ≤6 W.

Dadurch erhalten Beschaffungsteams einen messbaren Ausgangspunkt für die Berechnung des erwarteten Betriebsverbrauchs über mehrere Kreuzungen hinweg.

Warum ist Konstantstromfahren wichtig?

LED-Leistung und elektrische Belastung hängen eng mit dem Betriebsstrom zusammen. Ein Konstantstromtreiber dient dazu, den der LED-Last zugeführten Strom zu regulieren, anstatt einfach zuzulassen, dass der Strom bei sich ändernden elektrischen Bedingungen variiert.

Bei einer Fußgängerampel bietet dies eine besser kontrollierte Betriebsumgebung für das LED-Array. FAMA spezifiziert einen Konstantstromantrieb als Teil des Moduldesigns, um einen stabilen Arbeitsstrom aufrechtzuerhalten, die LED-Lebensdauer zu verlängern und spätere Wartungsanforderungen zu reduzieren.

Die Produktspezifikation gibt eine LED-Lebensdauer von ≥100.000 Stunden an. Darunter versteht man die vom Hersteller angegebene LED-Lebensdauer und nicht die Garantie, dass jede komplette Ampelanlage exakt 100.000 Stunden ohne Wartung funktioniert. Die tatsächliche Feldlebensdauer kann von der Temperatur, den elektrischen Bedingungen, der Installation, der Umgebungseinwirkung und anderen Faktoren abhängen.

Diese Unterscheidung ist wichtig, wenn Anbieter von Fußgängerampeln verglichen werden. Eine lange LED-Lebensdauer ist nur dann sinnvoll, wenn das elektrische und mechanische Design eine geeignete Betriebsumgebung für die LEDs bietet.

THD und EMV sind an einem realen Schnittpunkt von Bedeutung

Eine Fußgängerampel funktioniert nicht galvanisch getrennt. Eine moderne Kreuzung kann Fahrzeugsignalgeber, Fußgängersignale, Countdown-Anzeigen, Verkehrssignalsteuerungen, Erkennungsgeräte, Kommunikationsgeräte und andere elektronische Systeme enthalten.

Dies macht die elektromagnetische Verträglichkeit zu einer technischen Überlegung und nicht zu einer sekundären Spezifikation.

Laut FAMA erfüllt das Low Power Pedestrian Traffic Light Module die europäischen Anforderungen zur elektromagnetischen Verträglichkeit und spezifiziert eine Gesamtharmonische Verzerrung von unter 10 %. Das erklärte Ziel des Entwurfs besteht darin, Störungen des Stromnetzes und anderer Geräte an der Kreuzung zu reduzieren.

Wie wirkt sich die elektromagnetische Verträglichkeit auf die Zuverlässigkeit von Verkehrssignalen aus?

In der Praxis trägt eine gute EMV-Leistung dazu bei, dass ein elektronisches Gerät mit anderen Geräten koexistieren kann, ohne unerwünschte elektrische Störungen zu erzeugen oder übermäßig anfällig dafür zu werden. Eine geringere harmonische Verzerrung kann auch dazu beitragen, nicht ideale Stromkomponenten zu reduzieren, die in das Versorgungssystem eingespeist werden.

Bei einer Kreuzung mit mehreren elektronischen Geräten, die sich dieselbe elektrische Infrastruktur teilen, kann die Steuerung dieser Eigenschaften nützlich sein, um eine vorhersehbare Betriebsumgebung aufrechtzuerhalten. Dies bedeutet nicht, dass ein THD von unter 10 % allein eine störungsfreie Installation garantiert. Die endgültige EMV-Leistung hängt auch von der Verkabelung, Erdung, Stromqualität, Geräten in der Nähe, Installationspraktiken und dem Design auf Systemebene ab.

Dies ist besonders relevant für Integratoren intelligenter Transportsysteme. Wenn Fußgängersignale, Fahrzeugsignale, Steuerungen, Detektoren, Kommunikationsgeräte und andere Geräte zusammen installiert werden, wird die elektrische Kompatibilität zu einem Teil der Gesamtsystemzuverlässigkeit.

Von einer Produktspezifikation bis zu einer Entscheidung auf Projektebene

Der Wert einer Fußgängerampel wird deutlicher, wenn man sie über den gesamten Betriebszyklus betrachtet.

Bei einer Beschaffungsentscheidung sollte daher mehr als nur der anfängliche Stückpreis berücksichtigt werden. Die folgenden Fragen sind bei der technischen Bewertung oft nützlicher:

• Was passiert, wenn eine LED-Lampenperle ausfällt?

• Wie wird der LED-Arbeitsstrom reguliert?

• Wie hoch ist die tatsächliche Lampenleistung bei unterschiedlichen Signalzuständen?

• Welche Leistungsfaktor- und THD-Werte erreicht der Treiber?

• Wie interagiert das Modul mit der elektrischen Umgebung an der Kreuzung?

• Können Wartungsteams das Modul ohne unnötige Eingriffe austauschen oder warten?

Das Projektportfolio von FAMA bietet Beispiele für den Einsatz seiner Verkehrssignalausrüstung in verschiedenen Infrastrukturumgebungen. Das LED-Ampelprojekt in Peru umfasste beispielsweise Ampeln sowie eine Solaranlage, drahtlose Steuerungen und Masten. In der Projektbeschreibung werden LED-Technologie, optische Leistung, Umweltschutz und Integration in die breitere Verkehrsinfrastruktur hervorgehoben.

Dies verdeutlicht, warum ein Fußgängerampelmodul nicht unabhängig von seiner vorgesehenen Installationsumgebung bewertet werden sollte. Stromversorgung, Controller-Kompatibilität, Umgebungseinflüsse, optische Leistung und Wartungszugang beeinflussen alle das endgültige System.

Für Käufer, die Fußgängerampelschilder und -module bewerten, bietet das Projektportfolio von FAMA Beispiele für Verkehrsinfrastrukturanwendungen, während die Produktpalette der Ampelmodule verschiedene modulare Signalkonfigurationen abdeckt.

FAMA – das führende Unternehmen in der chinesischen Verkehrssignalbeleuchtungsindustrie kombiniert diese Produktdesigns mit umfassenderen Verkehrssignal- und intelligenten Transportlösungen.

Häufige Fragen zu Fußgängerampeln mit geringer Leistung

Was ist eine Fußgängerampel mit geringer Leistung?

Es handelt sich um ein Fußgängersignal, das die erforderliche visuelle Anzeige bei relativ geringem Stromverbrauch bietet. Das stromsparende Fußgängerampelmodul von FAMA nutzt LED-Beleuchtung, ein unabhängig entwickeltes Netzteil, einen Konstantstromantrieb und ein Mesh-Schaltungsdesign. Die veröffentlichte Lampenleistung variiert je nach Modulgröße und Signalzustand.

Wie senkt ein Fußgängerampelmodul den Energieverbrauch?

Der Energieverbrauch wird von der LED-Last, der Treibereffizienz, dem Betriebsplan und dem elektrischen Design beeinflusst. Das FAMA-Modul kombiniert geringe Lampenleistung mit einem Euro-Standard-Netzteil und einem Leistungsfaktor von bis zu 0,98. Diese Merkmale sollten gemeinsam bewertet werden, anstatt jeden einzelnen Parameter als vollständige Energiesparmaßnahme zu betrachten.

Was passiert, wenn eine LED ausfällt?

Das Mesh-Schaltungsdesign soll den ausgefallenen LED-Punkt automatisch isolieren, so dass die verbleibenden LED-Perlen weiter funktionieren und der Gesamteffekt der Anzeige erhalten bleibt.

Wie lange hält eine Fußgängerampel?

FAMA gibt für dieses Modul eine LED-Lebensdauer von ≥100.000 Stunden an. Die Lebensdauer des gesamten Systems kann unterschiedlich sein, da die Stromversorgung, das Gehäuse, die Umgebungsbedingungen, die Installationsqualität und andere Komponenten auch die Feldleistung beeinflussen.

Warum ist Konstantstromfahren wichtig?

Der Konstantstrombetrieb reguliert den LED-Arbeitsstrom und sorgt für einen besser kontrollierten elektrischen Betriebszustand. Dies unterstützt einen stabilen Betrieb und hilft, unnötige Stromschwankungen zu vermeiden, die das LED-Array zusätzlich elektrisch belasten könnten.

Wie wirkt sich die elektromagnetische Verträglichkeit auf die Zuverlässigkeit von Verkehrssignalen aus?

Verkehrssignale funktionieren zusammen mit anderen elektronischen Geräten. Ein Design mit kontrollierter harmonischer Verzerrung und geeigneten EMV-Eigenschaften kann dazu beitragen, unerwünschte elektrische Wechselwirkungen zu reduzieren. FAMA gibt für dieses Modul einen THD von unter 10 % an, während die tatsächliche EMV-Leistung auf Systemebene auch von der Installation und der umgebenden elektrischen Umgebung abhängt.

Was sollten Käufer vergleichen, bevor sie sich für ein Fußgängersignalmodul entscheiden?

Die Auswahl eines Fußgängerampelmoduls mit geringem Stromverbrauch sollte nicht allein durch den Vergleich der ursprünglichen Kaufpreise erfolgen. Bei langfristigen Straßeninfrastrukturprojekten ist der Vergleich zwischen der elektrischen Architektur, dem Fehlerverhalten, dem Betriebsverbrauch, der Komponentenbelastung, den EMV-Eigenschaften und dem erwarteten Wartungsbedarf aussagekräftiger.

Das Mesh-Schaltungsdesign berücksichtigt, was passiert, wenn eine einzelne LED ausfällt. Das Euro-Standard-Netzteil und der Leistungsfaktor bis zu 0,98 berücksichtigen elektrische Effizienzeigenschaften. Der Konstantstromantrieb sorgt für einen kontrollierten LED-Betriebsstrom, während THD unter 10 % und das angegebene EMV-Design die Kompatibilität mit der breiteren elektrischen Umgebung gewährleisten.

Zusammengenommen bilden diese Merkmale eine umfassendere Grundlage für die Bewertung einer Fußgängerampel für den langfristigen Einsatz. Für Verkehrsingenieure, Beschaffungsteams und Integratoren intelligenter Transportsysteme besteht das Ziel nicht einfach darin, ein kostengünstiges Signal zu erwerben. Es geht darum, ein Modul auszuwählen, dessen Elektro- und Schaltungsdesign stabile Fußgängeranzeigen unterstützt und gleichzeitig den Energieverbrauch, Fehlerfolgen und Wartungsanforderungen während seiner gesamten Betriebslebensdauer unter Kontrolle hält.
