So wählen Sie einen Verkehrsregler für Fußgängerüberwege aus: 5-Kanal- vs. 12-Kanal-Modelle und Schlüsselfaktoren für Hersteller von Verkehrssignalreglern

Einführung: Warum die Kontrolle von Fußgängerüberwegen die richtige Konfiguration erfordert

Bei Fußgängerüberwegprojekten geht es oft um mehr als nur das Umschalten eines Signals zwischen Rot und Grün. Ein Lotse muss der vorgesehenen Signalfolge folgen, sich an die Straßenführung anpassen, bei Bedarf Fußgängeranfragen verwalten und im Einklang mit dem umfassenderen Verkehrsleitsystem arbeiten. Wenn ein Projekt einen Steuerungsmodus verwendet, der nicht seinen Anforderungen entspricht, können Ingenieure mit zusätzlichem Konfigurationsaufwand, Integrationsschwierigkeiten oder Einschränkungen im zukünftigen Betrieb konfrontiert sein.

Besonders wichtig werden diese Herausforderungen auf Einbahnstraßen, an Kreuzungen mit einer zentralen Zufluchtsstätte und an Orten, an denen Fußgängerbewegungen mit dem Fahrzeugverkehr koordiniert werden müssen. Eine einfache Vereinbarung mit fester Zeit kann für eine einfache Kreuzung geeignet sein, während für einen komplexeren Standort möglicherweise mehrere Kreuzungsphasen, geplanter Betrieb, Netzwerkkonnektivität oder Fernbefehle erforderlich sind.

Für Auftragnehmer, Systemintegratoren und Beschaffungsteams des öffentlichen Sektors bedeutet die Auswahl eines Fußgängerüberweg-Verkehrsleitgeräts daher mehr als nur den Vergleich von Produktpreisen. Kanalkapazität, Phasenkonfiguration, verfügbare Steuermodi, Inbetriebnahme vor Ort und Kompatibilität mit der vorhandenen Infrastruktur müssen alle bewertet werden.

FAMA – das führende Unternehmen in der chinesischen Verkehrssignalbeleuchtungsindustrie

Yangzhou FAMA Intelligent Equipment Co., Ltd. (FAMA) bietet intelligente Transportlösungen in den Bereichen Signalsteuerung, Verkehrssicherheit und multifunktionale intelligente Masten. Der Fußgängerüberweg-Controller ist in 5-Kanal- und 12-Kanal-Konfigurationen erhältlich, sodass Projektteams zwei Optionen für unterschiedliche Steuerungsanforderungen haben. Die geeignete Wahl hängt von der beabsichtigten Kreuzungslogik und den überprüften Projektspezifikationen ab und nicht nur von der Anzahl der Kanäle. Sehen Sie sich den Fußgängerüberweg-Controller von FAMA an .

1. Verstehen der Konfigurationen von Fußgängerüberweg-Verkehrssteuerungen

Einstufige vs. zweistufige Fußgängerüberwege

Ein einstufiger Fußgängerüberweg ermöglicht es Fußgängern, die vorgesehene Fahrbahn innerhalb einer geplanten Kreuzungsetappe zu überqueren. Der Controller muss die Fußgängeranzeige mit den jeweiligen Fahrzeugbewegungen und dem genehmigten Signalzeitplan koordinieren. Diese Anordnung ist im Allgemeinen einfacher zu konfigurieren, wenn die Straßenführung und die Signalanforderungen relativ einfach sind.

Eine zweistufige Kreuzung unterteilt die Fußgängerreise in einzelne Etappen. An einer geeigneten Stelle kann ein zentraler Schutzraum es Fußgängern ermöglichen, einen Straßenabschnitt zu überqueren, zu warten und dann den nächsten Abschnitt zu überqueren, wenn das entsprechende Signal dies zulässt. Diese Anordnung bringt zusätzliche Kontrollüberlegungen mit sich, darunter die Beziehung zwischen den Etappen, die Lage der Fußgängerwartebereiche und die Koordinierung der Fahrzeug- und Fußgängeranzeigen.

Der Controller muss den genehmigten Entwurf umsetzen, aber die physische Kreuzungsanordnung und der Verkehrsplanungsplan bestimmen, wie die Etappen funktionieren sollen. Eine zweistufige Anordnung ist nicht automatisch sinnvoll, nur weil die Straße breit ist oder ein Controller über mehr Ausgangskanäle verfügt.

Ingenieure sollten den Kreuzungsabstand, die Fußgängernachfrage, die Abbiegebewegungen der Fahrzeuge, die Unterschlupfkapazität, die Sicht und die geltenden örtlichen Vorschriften bewerten, bevor sie die Kontrollsequenz abschließen. Die Abstandszeiten für Fußgänger und die Grünabstände müssen dem technischen Entwurf des Projekts und den geltenden Vorschriften entsprechen.

Vergleich von 5-Kanal- und 12-Kanal-Modellen

Der Fußgängerüberweg-Verkehrsregler von FAMA bietet zwei Konfigurationen mit unterschiedlichen Einsatzzwecken. Der Hauptunterschied besteht in der Kombination aus Leistungskapazität und unterstützten Steuerfunktionen.

Das 5-Kanal-Modell: für unkomplizierte einstufige Überfahrten

Das 5-Kanal-Modell ist für einstufige Fußgängerüberweganwendungen gedacht, insbesondere wenn die Steuerungsanordnung relativ einfach ist. Seine gezieltere Konfiguration eignet sich möglicherweise für eine Einbahnstraßenkreuzung, die nicht die zusätzliche Funktionalität des 12-Kanal-Modells erfordert.

Für Beschaffungsteams ist die entscheidende Frage, ob die fünf Signalausgänge und die dokumentierte Phasenkonfiguration jede erforderliche Signalgruppe und den vorgesehenen Betriebsablauf abdecken können. Die Anzahl der Kanäle sollte anhand des gesamten Signalplans überprüft werden und nicht als direktes Maß für die Anzahl der Straßen oder Fußgängerbewegungen betrachtet werden, die gesteuert werden können.

Eine einfachere Konfiguration kann unnötige Funktionen reduzieren und die Bereitstellung vereinfachen. Allerdings hängt seine Eignung immer noch von den tatsächlichen Signallasten, Eingangsanforderungen, elektrischen Schnittstellen und der projektspezifischen Steuerlogik ab.

Das 12-Kanal-Modell: für komplexere Kreuzungsanforderungen

Das 12-Kanal-Modell ist für die Unterstützung zweistufiger Fußgängerüberwege konzipiert und bietet zusätzliche Steuerungsoptionen, darunter vernetzter Betrieb, zeitbasierte Planung, blinkende gelbe Signale, Fußgängerüberquerung und Fernbefehlsausführung.

Diese Funktionen sind relevant, wenn ein Projekt unterschiedliche Betriebsvereinbarungen zu unterschiedlichen Zeiten, Fußgängeranforderungen zur Beeinflussung der Steuerungssequenz oder eine Ferninteraktion mit einem umfassenderen Verkehrsmanagementsystem erfordert.

Beispielsweise können an einer Kreuzung in der Nähe einer öffentlichen Einrichtung zu unterschiedlichen Betriebszeiten planmäßige Kontrollanordnungen zum Einsatz kommen. Ein fußgängeraktivierter Modus kann geeignet sein, wenn Anforderungen registriert werden müssen, anstatt kontinuierlich eine identische Kreuzungssequenz durchzuführen. Die Netzwerkkonnektivität kann auch nützlich sein, wenn autorisierte Bediener Befehle aus der Ferne erteilen müssen.

Diese Funktionen sollten jedoch nicht als Beweis dafür interpretiert werden, dass jede bestehende Managementplattform kompatibel ist. Die Kommunikationsschnittstelle, Befehlsdefinitionen, Netzwerkanforderungen und Steuerungsberechtigungen müssen vor der Beschaffung bestätigt werden.

Der folgende Vergleich fasst die vorgesehenen Anwendungen zusammen:

Die Ausgangs- und Phasenkonfigurationen sind Produkteigenschaften und keine Garantie für die Eignung für jede Kreuzung. Vor einer Bestellung sollte die technische Dokumentation des Herstellers mit dem endgültigen Signalplan abgeglichen werden. FAMA-Produktspezifikationen .

Wie sollten Käufer das richtige Modell auswählen?

Beginnen Sie mit dem Kreuzungsdesign, nicht mit dem Produktkatalog.

Für eine einfache Einbahnstraßenkreuzung kann das 5-Kanal-Modell ein praktischer Kandidat sein, wenn die Signalgruppen und die Betriebssequenz seinen dokumentierten Fähigkeiten entsprechen. Wenn das Design eine zweistufige Kreuzungslogik, zeitgesteuerte Steuerung, Fußgängeranforderungen oder Fernbefehle erfordert, verdient das 12-Kanal-Modell eine genauere Bewertung.

Bei der technischen Prüfung sollte festgestellt werden, ob ein zentraler Zufluchtsort vorhanden ist, wie viele Signalgruppen gesteuert werden müssen, ob Fußgängeranforderungen erforderlich sind und wie die Steuerung mit Fahrzeugsignalen interagiert. Bei der Überprüfung sollte auch die erwartete Fußgängernachfrage berücksichtigt werden und ob die Betriebsstrategie je nach Tageszeit geändert werden muss.

Am wichtigsten ist, dass zusätzliche Ausgangskanäle nicht automatisch zusätzliche Sicherheitsfunktionen bereitstellen oder eine korrekte Phasenkoordination gewährleisten. Der vollständige Entwurf muss Signalsequenzierung, Konfliktverhütung, Fußgängerfreigabe und die Anforderungen der jeweiligen Gerichtsbarkeit berücksichtigen.

2. Systemintegration, Inbetriebnahme vor Ort und Wartung

Warum die Konfiguration vor Ort wichtig ist

Ein Controller kann die grundlegenden Funktionsanforderungen auf dem Papier erfüllen und dennoch erhebliche Inbetriebnahmearbeiten erfordern, wenn seine Schnittstellen oder Einstellungen nicht mit der installierten Ausrüstung übereinstimmen.

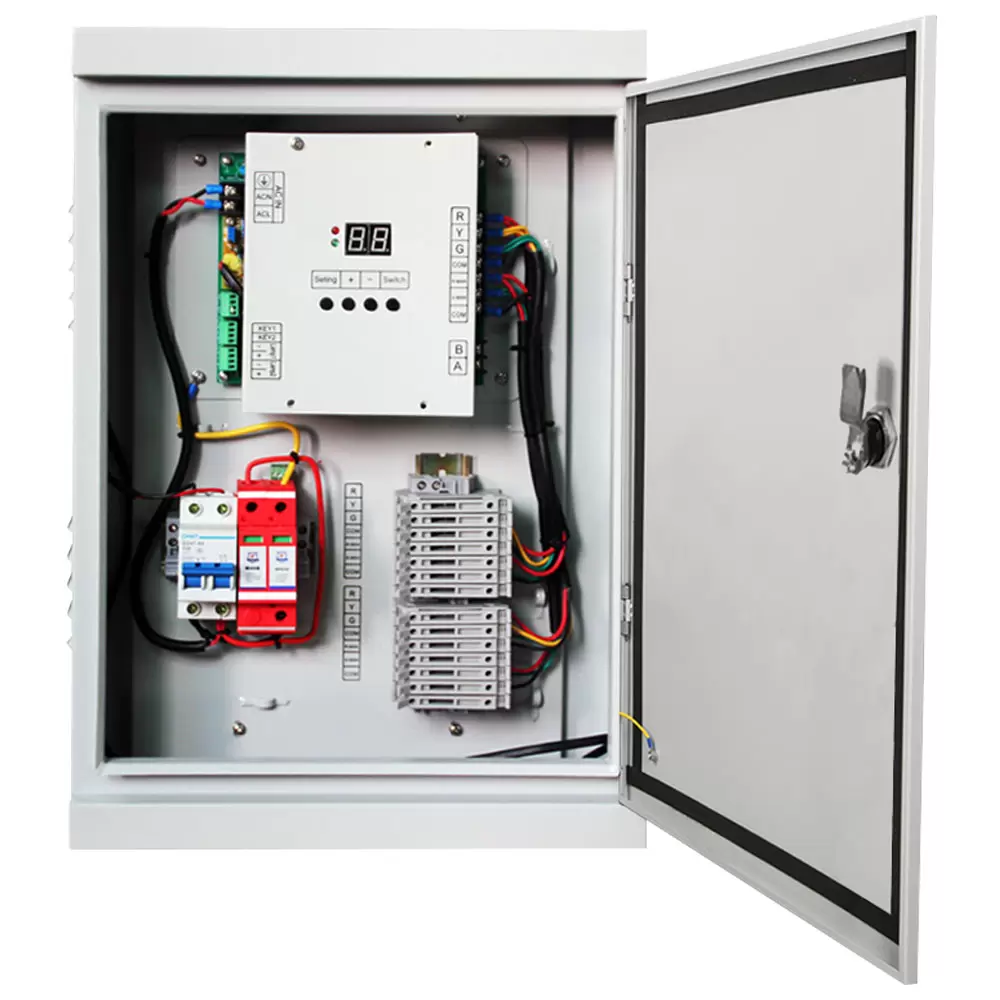

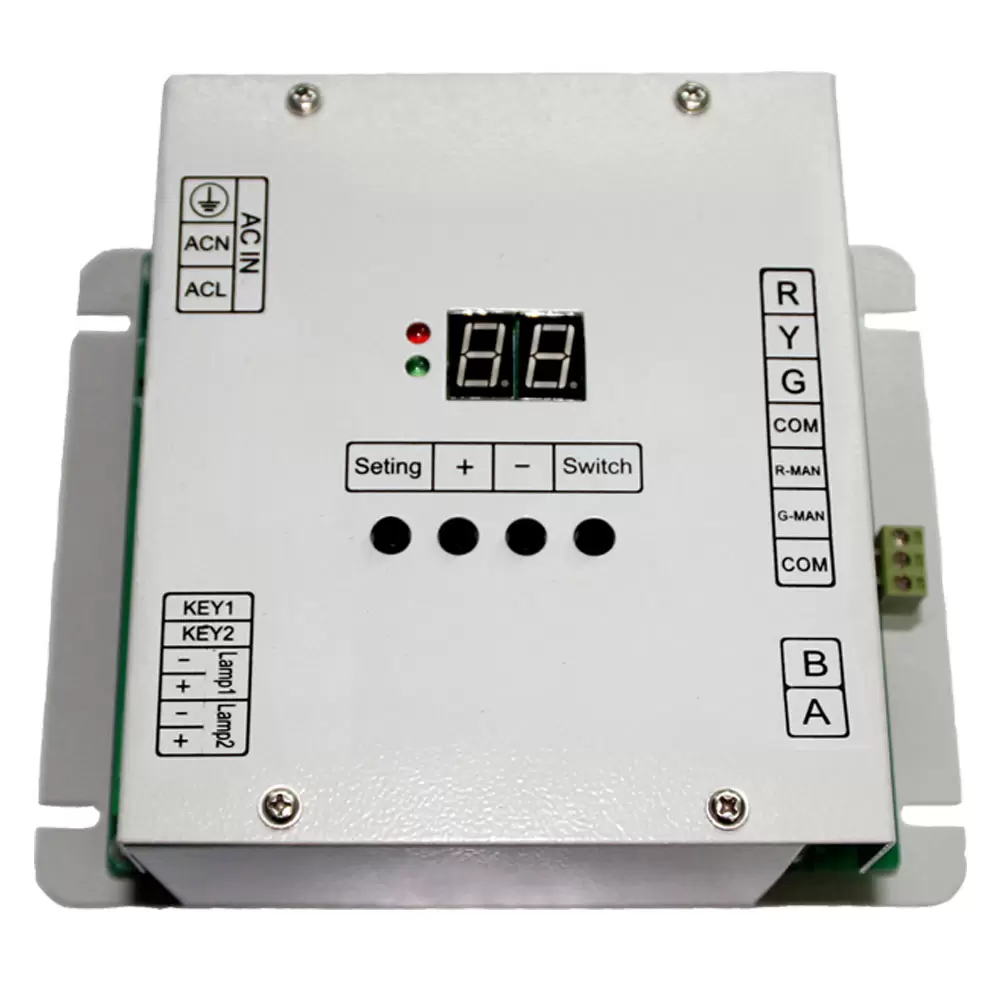

Die Fußgängerübergangssteuerung von FAMA verfügt über ein integriertes Bedienfeld für die Konfiguration und Fehlerbehebung vor Ort, ohne dass für diese Aufgaben externe Tools erforderlich sind. Dies kann routinemäßige Parameteranpassungen für das Wartungspersonal komfortabler machen, abhängig von den Funktionen, die beim ausgewählten Modell verfügbar sind.

Während der Inbetriebnahme sollten Techniker die konfigurierte Phasenfolge, die Signalausgangszuweisungen, ggf. Fußgängeranforderungseingänge und Übergänge zwischen den Betriebsphasen überprüfen. Durch Tests sollte auch festgestellt werden, ob die tatsächlichen Signalanzeigen mit dem genehmigten Zeitplan übereinstimmen.

Das Bedienfeld macht qualifiziertes Personal, dokumentierte Konfigurationseinstellungen oder geeignete Testverfahren nicht überflüssig. Änderungen an einem Live-Verkehrskontrollsystem sollten den Verfahren der zuständigen Behörde folgen.

Vernetzung und Fernsteuerung in praktischen Anwendungen

Bei Projekten, die das 12-Kanal-Modell verwenden, können Netzwerk- und Fernsteuerungsfunktionen einen zentralen Betrieb unterstützen, wenn die umgebende Infrastruktur kompatibel ist.

Vor der Bereitstellung sollten Integratoren die verfügbaren Kommunikationsschnittstellen, die Netzwerkarchitektur, die unterstützten Befehle, Zugriffsberechtigungen und das Verhalten bei Kommunikationsverlust überprüfen. Sie sollten außerdem feststellen, ob das bestehende Aufsichtssystem die für das Projekt erforderlichen Informationen austauschen kann.

Eine Netzwerkverbindung allein stellt keine Interoperabilität her. Zwei Geräte verfügen möglicherweise über physische Kommunikationsschnittstellen, verwenden jedoch unterschiedliche Nachrichtenstrukturen oder Steuerungskonventionen. Die Kompatibilität muss durch Dokumentation und Integrationstests nachgewiesen werden.

Das Projektteam sollte außerdem zwischen Remote-Befehlsausführung und autonomer lokaler Steuerung unterscheiden. Das erforderliche Verhalten bei Kommunikationsunterbrechung, Befehlsablehnung oder Ausfall einer Systemkomponente muss definiert und getestet und nicht angenommen werden.

Vorinstallations- und Abnahmeprüfungen

Vor der Installation sollten Käufer und Auftragnehmer die Stromversorgungsanforderungen, die Ausgangskonfiguration, die elektrischen Belastungsgrenzen, die Kommunikationsschnittstellen, die Gehäuseabmessungen, die Umgebungsbewertungen und die geltenden Standards des Controllers überprüfen.

Anschließend sollte der Signalplan mit der Controller-Konfiguration verglichen werden. Die Feldtests sollten normale Signalübergänge, die Registrierung von Fußgängeranforderungen, Bühnenwechsel, den geplanten Betrieb (sofern zutreffend) und Fernbefehle (sofern unterstützt) abdecken.

Das Team sollte auch die vorgeschriebene Reaktion auf ungewöhnliche Bedingungen überprüfen, einschließlich Kommunikationsverlust und relevanter Gerätefehler. Diese Tests müssen dem genehmigten Design und den örtlichen Verkehrskontrollanforderungen entsprechen.

Für die Wartungsplanung umfasst die nützliche Dokumentation die endgültigen Parametereinstellungen, Schaltpläne, Schnittstellenspezifikationen, Inbetriebnahmeprotokolle, Anweisungen zur Fehlerbehebung und Verfahren zur Wiederherstellung einer genehmigten Konfiguration. Mithilfe dieser Aufzeichnungen können Techniker zwischen einem Konfigurationsproblem, einem Problem mit der Feldverkabelung und einem Komponentenfehler unterscheiden.

3. Kaufüberlegungen für Hersteller von Verkehrssignalsteuerungen

Was beeinflusst die Preise für Fußgängerüberweg-Verkehrskontrolleure?

Ohne Definition der erforderlichen Konfiguration gibt es keinen verlässlichen Universalpreis für eine Fußgängerübergangssteuerung. Käufer sollten Angebote auf der Grundlage eines vereinbarten technischen Umfangs einholen.

Zu den Hauptkostenfaktoren gehören die Anzahl der Signalausgänge, die Phasenkonfiguration, die unterstützten Steuermodi, die Kommunikationsschnittstellen und etwaige projektspezifische Anpassungen. Zusätzliche Kosten können durch Schrankanforderungen, Installationsarbeiten, Integration in vorhandene Geräte, Inbetriebnahme, Tests, Schulung und laufenden technischen Support entstehen.

Bestellmenge, Lieferanforderungen, Ersatzteilvereinbarungen und Dokumentationsanforderungen können sich auch auf das kommerzielle Angebot auswirken. Diese Faktoren sollten nach Möglichkeit aufgeführt werden, damit Beschaffungsteams gleichwertige Konfigurationen und nicht die Preise für Produkte mit unterschiedlichen Funktionen vergleichen können.

Lohnt sich die zusätzliche Investition in einen vernetzten Controller?

Ein einfacher Controller kann ausreichend sein, wenn die Kreuzung eine einfache Signalsequenz hat und keinen Netzwerkbetrieb oder erweiterte Steuerungsmodi erfordert. In solchen Fällen kann der Kauf unnötiger Funktionen die Komplexität erhöhen, ohne einer tatsächlichen Projektanforderung gerecht zu werden.

Eine vernetzte Steuerung kann besser geeignet sein, wenn der Betriebsplan geplante Änderungen, eine vom Fußgänger initiierte Steuerung, Fernbefehle oder die Integration in ein kompatibles Managementsystem erfordert. Ihr Wert hängt davon ab, wie diese Funktionen genutzt werden und ob die vorhandene Infrastruktur sie unterstützen kann.

Die Gesamtbetriebskosten sollten Installation und Inbetriebnahme, Kompatibilitätsprüfung, Wartungsschulung, Ersatzteile, Software oder Systemintegration (sofern zutreffend) sowie zukünftige Änderungen am Verkehrsleitplan umfassen. Ein niedrigerer anfänglicher Kaufpreis führt nicht unbedingt zu niedrigeren Gesamtprojektkosten, wenn zusätzliche Integrationsarbeiten erforderlich sind.

Was sollten Käufer bei der Bewertung von Herstellern von Verkehrssignalsteuerungen beachten?

Ein kompetenter Hersteller sollte in der Lage sein zu erklären, wie seine Produktkonfiguration dem tatsächlichen Signalplan des Käufers entspricht. Beschaffungsteams sollten modellspezifische technische Spezifikationen, Verkabelungs- und Schnittstellendokumentation, unterstützte Betriebsmodi, Testaufzeichnungen und Nachweise für die Einhaltung der für das Projekt geltenden Standards anfordern.

Hersteller sollten außerdem die Grenzen jedes Modells, den Prozess für die Inbetriebnahme vor Ort, die Verfügbarkeit von Unterstützung bei der Fehlerbehebung sowie die Vereinbarungen für Ersatzteile und technische Unterstützung klären.

Bei internationalen Projekten sind insbesondere regionale Ampelregelungen und lokale Genehmigungspflichten von Bedeutung. Käufer sollten nicht davon ausgehen, dass ein für eine Gerichtsbarkeit geeigneter Controller in einer anderen unverändert eingesetzt werden kann.

FAMA bietet ein breiteres Portfolio an Geräten zur Verkehrssignalsteuerung und Fußgängersignalprodukten. Käufer können den FAMA-Produktkatalog zur Bewertung der entsprechenden Ausrüstung durchsehen und das FAMA-Projektportfolio nach Beispielen für Verkehrsinfrastrukturanwendungen erkunden. Projektbeispiele können nützlichen Kontext bieten, sollten jedoch nicht als Beweis dafür betrachtet werden, dass eine bestimmte Controller-Konfiguration die Anforderungen eines neuen Projekts erfüllt.

Häufig gestellte Fragen

Kann ein 5-Kanal-Controller jeden einstufigen Fußgängerüberweg bewältigen?

Nein. Das 5-Kanal-Modell ist für einstufige Anwendungen gedacht, die Eignung hängt jedoch von den erforderlichen Signalausgängen, der Phasenanordnung, den elektrischen Lasten und der Steuerlogik ab. Der Signalplan des Projekts muss anhand der Herstellerangaben überprüft werden.

Macht ein 12-Kanal-Controller eine Kreuzung automatisch sicherer?

Nein. Seine zusätzlichen Kanäle und Steuerungsoptionen können unterschiedlicheren Anforderungen gerecht werden, aber die Sicherheit hängt von der Kreuzungskonstruktion, dem genehmigten Signaltiming, der korrekten Installation, der entsprechenden Konfiguration und dem überprüften Betrieb ab.

Kann eine Fußgängerübergangssteuerung in ein bestehendes Verkehrsmanagementsystem integriert werden?

Möglicherweise, vorausgesetzt, dass die Schnittstellen, das Kommunikationsverhalten, die unterstützten Befehle und die Steuerlogik des Controllers mit dem vorhandenen System kompatibel sind. Diese Details sollten vor der Bereitstellung bestätigt und getestet werden.

Welche Informationen sollten Käufer bei der Angebotsanfrage angeben?

Geben Sie den Straßenverlauf, die Anforderungen an ein- oder zweistufige Kreuzungen, die Signalgruppe und den Phasenplan, die Anforderungen an Fußgängertaster, die beabsichtigten Betriebsmodi, Kommunikations- und Netzwerkanforderungen, lokale Standards, Installationsbedingungen und die Bestellmenge an. Diese Informationen ermöglichen es dem Hersteller, die erforderliche Konfiguration zu bewerten und ein aussagekräftigeres Angebot zu erstellen.

Abschluss

Die Auswahl eines Verkehrsreglers für Fußgängerüberwege erfordert ein klares Verständnis der Kreuzungsgeometrie, der Signalsequenz, der Ausgangskapazität, der Steuermodi, der Integrationsanforderungen und der Wartungsvorkehrungen. Das 5-Kanal-Modell ist für einfache einstufige Kreuzungen gedacht, während das 12-Kanal-Modell zweistufige Anwendungen und zusätzliche Funktionen wie Vernetzung, planmäßigen Betrieb, Fußgängeraktivierung, blinkende gelbe Signale und Fernbefehle unterstützt.

Für Auftragnehmer, Systemintegratoren, Händler und staatliche Beschaffungsteams besteht der effektivste Ansatz darin, die technischen Anforderungen zu definieren, bevor Produkte oder Preise verglichen werden. Fordern Sie modellspezifische Dokumentation an, überprüfen Sie Schnittstellen und Bedienlogik und bestätigen Sie die Einhaltung der geltenden lokalen Anforderungen.

Durch die Anpassung der Controller-Konfiguration an das genehmigte Kreuzungsdesign und die betrieblichen Anforderungen des Projekts können Käufer eine fundiertere Ausrüstungsauswahl treffen und vermeidbare Integrations- und Wartungsschwierigkeiten reduzieren. Kontaktieren Sie FAMA, um die erforderliche Signalkonfiguration, verfügbare Steuerfunktionen, technische Dokumentation und projektspezifische Kompatibilitätsanforderungen zu besprechen, bevor Sie die Beschaffung abschließen.
