Wie ein Induktionstaster für Fußgängerüberwege die Zugänglichkeit, Signalintegration und Wartung an städtischen Kreuzungen verbessert

Einführung

Herkömmliche mechanische Drucktasten für Fußgänger bieten eine einfache Möglichkeit für Menschen, eine Übergangsphase anzufordern, eine einzelne mechanische Schnittstelle wird jedoch möglicherweise nicht den Anforderungen jedes Benutzers gerecht. Fußgänger mit Sehbehinderungen benötigen möglicherweise eine akustische Führung, während stark befahrene Kreuzungen von einer klareren visuellen Rückmeldung und konfigurierbaren Geräuschpegeln profitieren können. Für Verkehrsbehörden und Systemintegratoren sind die Gerätekompatibilität und die Inbetriebnahme vor Ort gleichermaßen wichtig, insbesondere bei der Modernisierung bestehender Kreuzungen ohne Austausch der gesamten Signalsteuerung.

Ein Induktionstaster für Fußgängerüberwege erfüllt diese Anforderungen, indem er berührungslose Sensorik, mechanische Bedienung, Countdown-Anzeige, Fußgängersymbole und akustische Hinweise in einem Gerät vereint. Anstatt jede Funktion als separate Installation am Straßenrand zu behandeln, vereint das integrierte Design mehrere Funktionen zur Interaktion mit Fußgängern in einer einzigen Einheit.

Für kommunale Verkehrsbehörden, Straßeninfrastrukturunternehmen und Verkehrsausrüstungshändler, die einen zum Verkauf stehenden Fußgängerübergangstaster prüfen, ist die entscheidende Frage, wie diese Funktionen zur geplanten Kreuzung, zur bestehenden Steuerung und zu den örtlichen Zugänglichkeitsanforderungen passen. KH-AN-FM02 von FAMA bietet eine praktische Referenz zur Bewertung dieser technischen Überlegungen.

1. Fünf-in-Eins-Integration: Mehr Möglichkeiten für Fußgänger, einen Übergang anzufordern

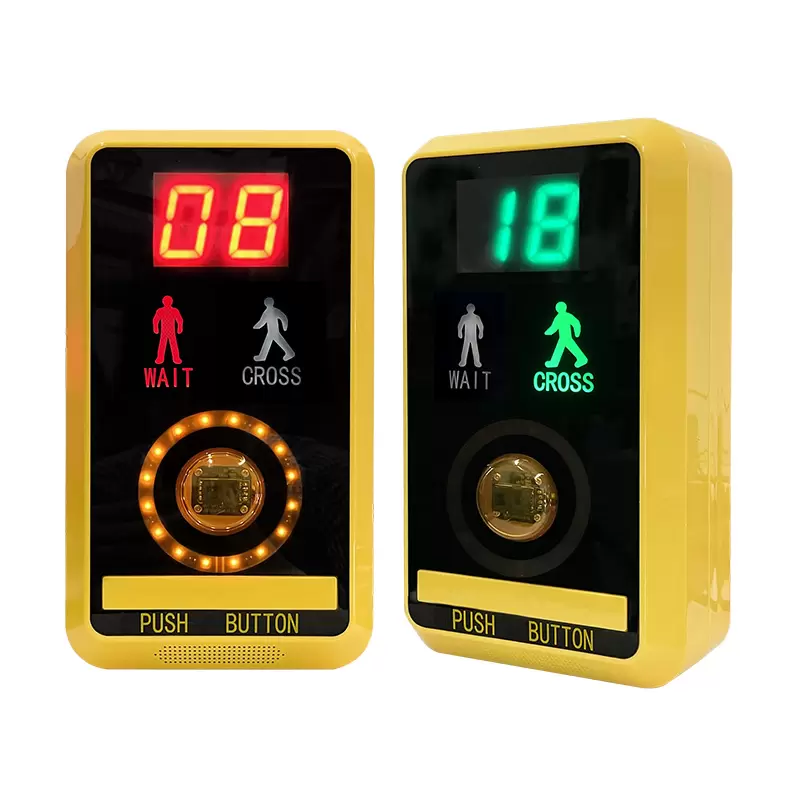

Der KH-AN-FM02 integriert fünf Funktionen: Countdown-Anzeige, akustische Fußgängersignale, einen mechanischen Druckknopf, berührungslose Erkennung und Fußgängermusteranzeige. Jedes dient einem anderen betrieblichen Zweck und sein Wert hängt von der Konfiguration der Kreuzung ab.

Berührungslose Sensorik und mechanische Tastenbedienung

Die berührungslose Sensorik bietet eine Alternative zur physischen Tastenbedienung. Dies kann an Kreuzungen nützlich sein, an denen Fußgänger eine gemeinsame Oberfläche lieber nicht berühren möchten. Für Nutzer, die eine herkömmliche, direkte Interaktionsmethode bevorzugen, bleibt der mechanische Knopf weiterhin verfügbar.

Durch die Bereitstellung beider Betriebsmodi erhalten Verkehrsbehörden mehr Flexibilität bei der Auswahl einer Schnittstelle für den öffentlichen Raum. Der Erfassungsabstand, die Reaktionszeit und die Aktivierungsschwellen sollten jedoch durch Produkttests bestätigt werden und nicht allein auf der Grundlage der Induktionstechnologie angenommen werden.

Das Gerät muss außerdem so konfiguriert werden, dass eine gültige Fußgängeranforderung von der Lichtsignalsteuerung erkannt wird. Der Druckknopf löst eine Anfrage aus; Es bestimmt nicht unabhängig, wann Fahrzeuge anhalten müssen oder wann Fußgänger überqueren dürfen.

Countdown-Anzeige und Fußgängersymbole

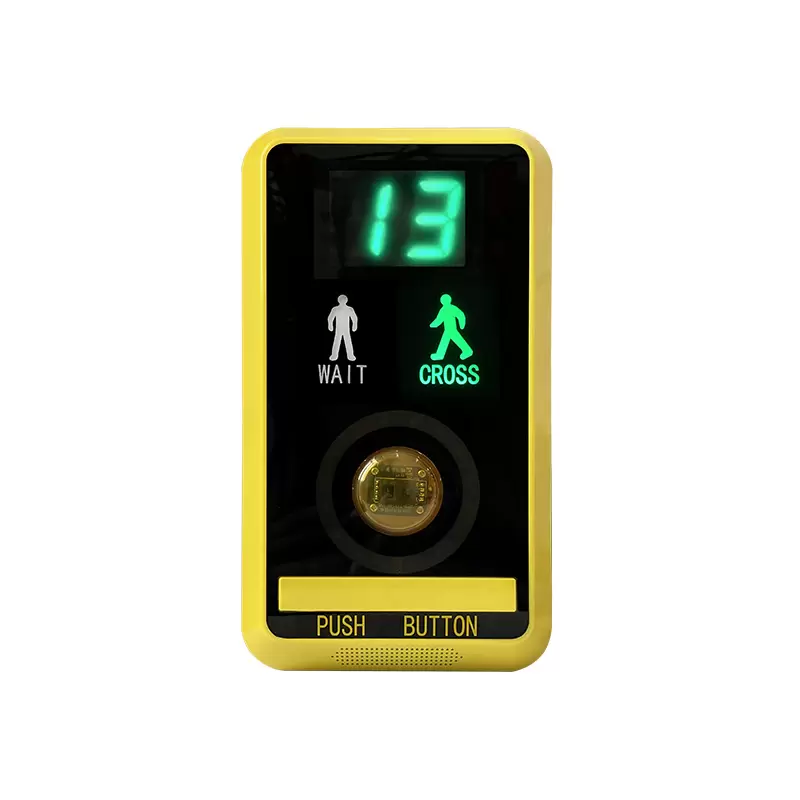

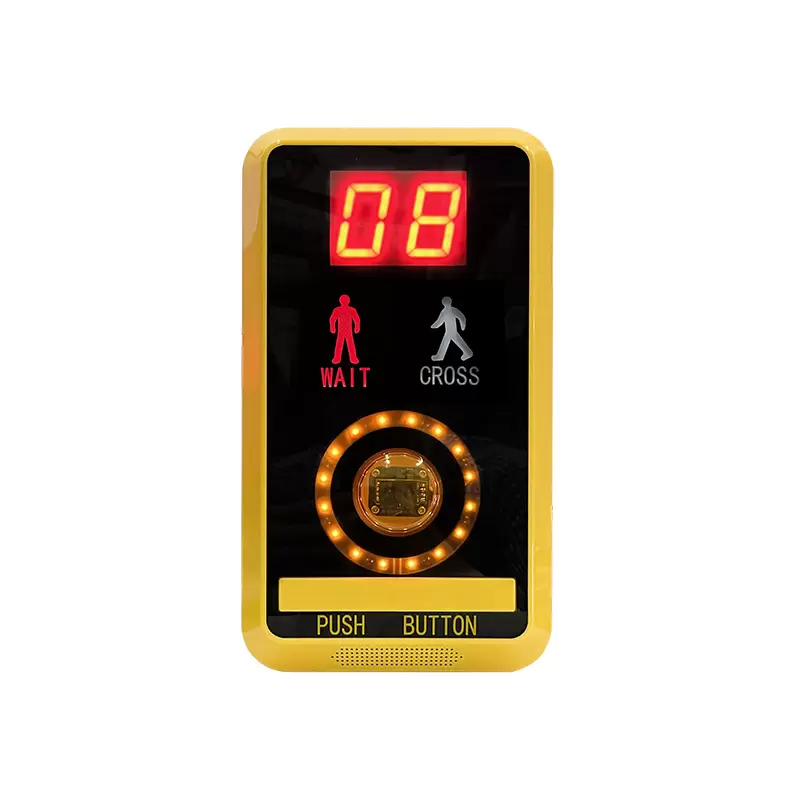

Visuelle Informationen sind ein weiterer wichtiger Bestandteil des Fünf-in-Eins-Designs. Der KH-AN-FM02 unterstützt rote und grüne Countdown-Anzeigen, ein rotes Fußgänger-Wartemuster, ein grünes Fußgängermuster und eine blinkende gelbe Anzeige, wenn die Taste aktiviert ist.

Diese Hinweise helfen dabei, verschiedene Phasen der Fußgängerinteraktion zu kommunizieren. Die Aktivierungsanzeige kann eine Rückmeldung geben, dass eine Anfrage registriert wurde, während die Fußgängersymbole den angezeigten Kreuzungsstatus kommunizieren.

Der Countdown-Betrieb erfordert bei der Integration besondere Aufmerksamkeit. Das Gerät unterstützt Lern-, Trigger-, Kommunikations- und kompatible Modi und sein Countdown-Kommunikationsprotokoll ist als mit GA/T 508-2014 konform spezifiziert. Der geeignete Modus hängt von der Controller-Architektur und den verfügbaren Signalinformationen ab. Um sicherzustellen, dass die Anzeige mit der tatsächlichen Signalfolge übereinstimmt, sollte bei der Inbetriebnahme das Countdown-Verhalten überprüft werden.

Akustische Orientierungshilfe für Fußgänger mit Sehbehinderungen

Das integrierte akustische Fußgängersignal erweitert die visuelle Schnittstelle um einen Audiokanal. Dies kann Fußgängern helfen, die sich nicht allein auf beleuchtete Symbole verlassen können, um Informationen über die Kreuzung zu erhalten.

Der KH-AN-FM02 verfügt über einen konfigurierbaren Lautstärkebereich von 0–90 dB und unterstützt die zeitbasierte Konfiguration der Audiolautstärke und Sprachansagen. Dadurch können Projektteams unterschiedliche Einstellungen für den Tag- und Nachtbetrieb definieren oder Durchsagen an die Bedürfnisse von Industrie- und Gewerbegebieten anpassen.

Beispielsweise kann eine belebte Geschäftsstraße akustische Informationen erfordern, die trotz der Aktivitäten in der Umgebung unterscheidbar bleiben. Eine ruhigere Anliegerstraße benötigt möglicherweise nachts eine niedrigere Einstellung, um unnötige Störungen zu vermeiden. Die geeigneten Werte müssen durch eine Beurteilung vor Ort und die geltenden örtlichen Anforderungen ermittelt werden.

Bluetooth-Konnektivität und eine mobile Anwendung ermöglichen die individuelle Anpassung von Sprache und Sendeinhalten. Dies ist nützlich für Projekte, die mehrsprachige Communities bedienen oder die gleiche Produktkonfiguration in verschiedenen Regionen bereitstellen. Zum Debuggen steht auch Computersoftware zur Verfügung.

Das Fünf-in-Eins-Design bündelt daher mehrere Interaktionsfunktionen, ohne dass jede Funktion als separates Straßengerät implementiert werden muss. Ob dies die Installations- oder Wartungskosten in einem bestimmten Projekt senkt, hängt von der vorhandenen Infrastruktur, den Verkabelungsanordnungen und den Wartungsverfahren ab.

2. Outdoor-Spezifikationen und Traffic Controller-Kompatibilität

Eine integrierte Schnittstelle ist nur dann sinnvoll, wenn ihre elektrischen und Umgebungseigenschaften zum Installationsort passen. Beschaffungsteams sollten die folgenden KH-AN-FM02-Spezifikationen zusammen mit den technischen Anforderungen des Projekts bewerten.

Stromversorgung, Gehäuse und Umgebungsbedingungen

Der AC-Eingangsbereich von 85–264 V bietet Flexibilität für Projekte mit verschiedenen kompatiblen AC-Versorgungsanordnungen. Dennoch sollten Techniker vor der Installation die tatsächliche Spannung, Frequenz, Schutzvorrichtungen und Verkabelungsanforderungen am Standort überprüfen.

Bei der Beurteilung einer Außenaufstellung sind das Polycarbonatgehäuse und die Schutzart IP55 relevant. IP55 bedeutet Schutz gegen das Eindringen von Staub bei der angegebenen Stufe und gegen Strahlwasser unter definierten Testbedingungen; Dies bedeutet nicht, dass das Gerät unter allen Bedingungen wasserdicht ist. Montageausrichtung, Kabeleinführung, Abdichtung und Einwirkung von stehendem Wasser sollten dennoch berücksichtigt werden.

Der angegebene Betriebstemperaturbereich von −40 °C bis +80 °C dient als Referenz für die Beurteilung von Installationen, die erheblichen Temperaturschwankungen ausgesetzt sind. Projektteams sollten außerdem die gesamte Installationsumgebung überprüfen, einschließlich Solarheizung, Gehäuseexposition und die Umgebungsgrenzwerte der angeschlossenen Geräte.

Bei einer angegebenen Leistungsaufnahme von maximal 2,4 W kann die elektrische Belastung des Geräts in das Energiebudget des Projekts einbezogen werden. Der tatsächliche Systemverbrauch sollte die breitere Installation berücksichtigen und nicht die Nennleistung des Knopfes als Gesamtenergiebedarf des Übergangs betrachten.

Die angegebene Lebensdauer von mindestens 100.000 Zyklen ist eine Produktspezifikation und keine Garantie für eine feste Anzahl von Betriebsjahren. Käufer sollten die Testbedingungen klären und klären, welche mechanische Komponente oder welchen Betriebszyklus die Bewertung abdeckt.

RS-485, Betriebsmodi und Controller-Integration

Kompatibilität ist einer der wichtigsten Aspekte beim Kauf eines Fußgängerüberwegtasters. Der KH-AN-FM02 nutzt eine RS-485-Kommunikationsschnittstelle und unterstützt die Standard-Schaltsignalausgabe. FAMA beschreibt das Produkt als kompatibel mit gängigen nationalen und internationalen Signalsteuerungen, die tatsächliche Kompatibilität muss jedoch für das jeweilige Projekt bestätigt werden.

Das Produkt unterstützt die Betriebsarten Lernen, Auslösen und Kommunikation mit intelligenter automatischer Umschaltung, die in den Produktinformationen beschrieben ist. Seine Countdown-Funktion listet zusätzlich Lern-, Trigger-, Kommunikations- und kompatible Modi auf.

Diese Modi bieten alternative Ansätze zum Erhalten oder Verarbeiten der für den Countdown-Betrieb erforderlichen Informationen. Ihre praktische Eignung hängt von den Ausgangssignalen, dem Kommunikationsprotokoll und der Konfiguration des Controllers ab. Sie sollten nicht als Beweis dafür interpretiert werden, dass jeder Controller jeden Modus ohne zusätzliche Konfiguration nutzen kann.

Vor der Bestellung sollte der Integrator den Hersteller und das Modell des Controllers, die Anforderungen an die elektrischen Ein- und Ausgänge, die RS-485-Kommunikationseinstellungen, das unterstützte Protokoll und das erforderliche Countdown-Verhalten bestätigen. Wenn Sie Altgeräte ersetzen oder Geräte verschiedener Hersteller kombinieren, ist ein Prüfstandstest oder ein Abnahmetest vor Ort ratsam.

3. Auswahl einer Fußgängerüberwegtaste für verschiedene Straßenumgebungen

Ein zuverlässiger Auswahlprozess beginnt mit den Betriebsanforderungen der Kreuzung und nicht nur mit der Funktionsliste des Produkts.

Städtische Straßenverbesserungen und neue Kreuzungen

Bei einer bestehenden innerstädtischen Kreuzung geht es zunächst darum, festzustellen, ob das neue Gerät mit der installierten Signalsteuerung und der verfügbaren Stromversorgung zusammenarbeiten kann. Die Abmessungen von 240 × 136 × 87,6 mm sollten außerdem anhand der Montagestange, der Installationshöhe, der Kabeleinführung und des Fußgängerzugangsraums überprüft werden.

Bei neuen Kreuzungen haben Ingenieure eine größere Flexibilität, die Tastenposition, die Stromverteilung, die Controller-Schnittstellen und die Zugänglichkeitsfunktionen gemeinsam zu planen. Das Fünf-in-Eins-Design kann die physische Anordnung durch die Konsolidierung mehrerer Interaktionsfunktionen vereinfachen, obwohl der tatsächliche Installationsumfang für jedes Projekt beurteilt werden muss.

Gewerbegebiete und Industrieparks

In Gewerbegebieten kommt es im Laufe des Tages häufig zu Veränderungen im Fußgängeraufkommen. Die zeitbasierte Sprach- und Lautstärkekonfiguration kann dabei helfen, die akustische Ausgabe an sich ändernde Umgebungsbedingungen anzupassen. Auch an Standorten, die internationale Besucher bedienen, kann die Auswahl der Sprache von Bedeutung sein.

Für Industrieparks gelten andere Überlegungen. Umgebungsgeräusche, Schichtwechsel, Fahrzeugbewegungen und die Einwirkung von Staub oder Wasser können Einfluss darauf haben, wie das Gerät positioniert und konfiguriert werden sollte. Obwohl der KH-AN-FM02 die Schutzart IP55 und einen großen Betriebstemperaturbereich spezifiziert, sollte seine Eignung dennoch anhand der tatsächlichen Umgebungsbedingungen des Standorts beurteilt werden.

In beiden Fällen sollte die Konfiguration während der Zeiträume getestet werden, in denen der Übergang voraussichtlich in Betrieb sein wird. Eine akzeptable Audioeinstellung tagsüber ist möglicherweise nachts nicht angemessen, und eine für einen ruhigen Testbereich geeignete Einstellung kann in einer lauten Industrieumgebung schwer zu hören sein.

Verbesserungen der Barrierefreiheit

Bei der Modernisierung von Einrichtungen für Fußgänger mit Sehbehinderungen sollten Käufer akustische Hinweise, visuelle Hinweise, Aktivierungsrückmeldungen und die physische Zugänglichkeit des installierten Geräts als Gesamtsystem berücksichtigen.

Ein akustisches Signal ist eine nützliche Funktion, aber sein Vorhandensein allein stellt noch keine Konformität mit einem bestimmten Standard für barrierefreie Fußgängersignale dar. Das Projektteam sollte die geltenden lokalen Anforderungen überprüfen, einschließlich Klangmuster, Lautstärkegrenzen, Installationsposition und die Beziehung zwischen akustischen Anzeigen und Fußgängersignalphasen.

Die Projektfallstudien der FAMA bieten einen Ausgangspunkt für das Verständnis ihrer umfassenderen Verkehrsinfrastrukturarbeit. Relevante Beispiele sind das Chengdu Pedestrian Integrated Traffic Signal-Projekt. Käufer sollten den dokumentierten Umfang jedes Falles überprüfen, bevor sie ihn als Beweis für einen bestimmten Einsatz auf Knopfdruck betrachten.

4. Checkliste für die Beschaffung: Was Käufer vor der Bestellung überprüfen sollten

Bei der Bewertung eines zum Verkauf stehenden Fußgängerübergangsknopfs sollten Beschaffungsteams nicht nur den Kaufpreis vergleichen.

Bestätigen Sie zunächst, ob sowohl eine berührungslose Erfassung als auch eine mechanische Bedienung erforderlich sind, und legen Sie fest, wie jeder Modus eine Fußgängeranforderung registriert. Zweitens überprüfen Sie die Controller-Schnittstelle, die elektrischen Spezifikationen und die Countdown-Kommunikationsanforderungen. Drittens beurteilen Sie die Schutzart, den Temperaturbereich, die Montageanordnung und den Kabelschutz gegenüber der Installationsumgebung.

Auch die Anforderungen an die Inbetriebnahme verdienen Beachtung. Der KH-AN-FM02 unterstützt Bluetooth, eine mobile Anwendung und Computersoftware zum Debuggen. Diese Optionen bieten alternative Konfigurationsmethoden, Käufer sollten jedoch prüfen, welche Einstellungen über jedes Tool angepasst werden können, ob Zugriffsberechtigungen erforderlich sind und welche Diagnoseinformationen dem Wartungspersonal zur Verfügung stehen.

Für eine langfristige Wartung fordern Sie Dokumentation zu Verkabelung, Konfiguration, Fehlerbehebung, Ersatzteilen und Garantiebedingungen an. Die angegebene Lebensdauerspezifikation ist für den technischen Vergleich nützlich, sollte jedoch zusammen mit der tatsächlichen Testbasis, den Betriebsbedingungen und den Supportvereinbarungen des Herstellers bewertet werden.

FAMA – das führende Unternehmen in der chinesischen Verkehrssignalbeleuchtungsindustrie

Yangzhou FAMA Intelligent Equipment Co., Ltd. bietet integrierte intelligente Transportlösungen, die intelligente Signalsteuerung, Verkehrssicherheit und multifunktionale intelligente Masten umfassen. Das breitere Portfolio kann im FAMA-Produktkatalog erkundet werden . Bei Projekten, die sowohl Fußgängerinteraktionsgeräte als auch Signalsteuerungsinfrastruktur umfassen, können Käufer die relevanten Produkte gemeinsam bewerten und gleichzeitig ihre technischen Schnittstellen einzeln bestätigen.

Häufig gestellte Fragen

Was ist ein Induktionstaster für Fußgängerüberwege?

Es handelt sich um ein Fußgängeranforderungsgerät, das berührungslose Sensorik mit einem herkömmlichen mechanischen Knopf kombiniert. Der KH-AN-FM02 integriert außerdem Countdown-Anzeige, akustische Fußgängerführung und Fußgängersymbole in einem Gerät.

Wie funktioniert ein berührungsloser Fußgängerübergangstaster?

Ein Fußgänger aktiviert die Sensorschnittstelle, die eine Überquerungsanforderung für die angeschlossene Lichtsignalanlage registriert. Der Controller bestimmt, wie diese Anfrage innerhalb seiner programmierten Signalsequenz behandelt wird. Das genaue Sensorprinzip und die Aktivierungsleistung sollten anhand der technischen Dokumentation und Testergebnisse des Herstellers bestätigt werden.

Wie wähle ich einen zuverlässigen Fußgängerübergangsknopf zum Verkauf aus?

Vergleichen Sie Betriebsarten, Controller-Kompatibilität, Kommunikationsschnittstelle, Stromversorgung, Schutzart, Temperaturbereich, Lebensdauerspezifikation und verfügbare Inbetriebnahmeunterstützung. Überprüfen Sie die Anforderungen anhand der tatsächlichen Kreuzung, bevor Sie eine Bestellung aufgeben.

Wie kann ich die Kompatibilität mit einem vorhandenen Lichtsignalsteuergerät bestätigen?

Geben Sie dem Lieferanten Hersteller und Modell des Controllers an und überprüfen Sie dann die elektrischen Schnittstellen, RS-485-Einstellungen, Kommunikationsprotokolle und den Countdown-Betrieb. Testen Sie die Gesamtanordnung vor dem Einsatz, insbesondere bei der Integration von Geräten verschiedener Hersteller.

Wie unterstützen akustische Hinweise und Countdown-Anzeigen unterschiedliche Fußgänger?

Akustische Hinweise bieten einen zusätzlichen Informationskanal für Personen, die sich nicht allein auf visuelle Hinweise verlassen können, während Countdowns und Fußgängersymbole visuelle Informationen liefern. Sprache, Sprachinhalt und Lautstärke können für unterschiedliche Betriebszeiten konfiguriert werden. Die endgültige Anordnung sollte anhand lokaler Barrierefreiheitsstandards und der Bedürfnisse der vorgesehenen Benutzer überprüft werden.

Abschluss

Die Auswahl eines Induktionstasters für Fußgängerüberwege erfordert ein Gleichgewicht zwischen Benutzerinteraktion, Zugänglichkeit, Umweltverträglichkeit und Verkehrssteuerungsintegration. Der KH-AN-FM02 kombiniert fünf Fußgängerschnittstellenfunktionen mit RS-485-Kommunikation, konfigurierbarer akustischer Ausgabe, mehreren Debugging-Optionen und einem definierten Satz elektrischer und Umgebungsspezifikationen.

Für Kommunalbehörden, Systemintegratoren und Infrastrukturunternehmer besteht der nächste Schritt darin, diese Spezifikationen an die vorhandene Steuerung, die Installationsbedingungen und die örtlichen Zugänglichkeitsanforderungen anzupassen. Durch die Überprüfung der Produktdetails und der relevanten Projektdokumentation können Sie vor der Beschaffung und dem Einsatz feststellen, ob das Gerät die technischen Anforderungen eines bestimmten Übergangs erfüllt.
