Handbuch zum Countdown-Ampelmodul: Synchronisierung, Kompatibilität und Überspannungsschutz für Autotimer

Bei einem Ampel-Countdown-Modul ist die Anzeige von Zahlen nur ein Teil der Anwendung. An einer tatsächlichen Kreuzung muss die Countdown-Anzeige korrekt auf die Ampelsteuerung reagieren, das erforderliche Eingangssignal erkennen, stabil bleiben, wenn sich die elektrischen Bedingungen ändern, und in einer Umgebung weiter funktionieren, in der Blitze und Spannungsspitzen auftreten können. Für Verkehrstechnikunternehmen, Systemintegratoren und Käufer von Verkehrsausrüstung sind diese Anforderungen oft wichtiger als das Aussehen des Countdown-Timers selbst.

Ein praktisches Countdown-Ampelmodul-Handbuch muss sich daher mit der Installation, der Controller-Kompatibilität, der Signalerkennung, der Countdown-Synchronisierung, der Parameterinbetriebnahme und der Fehlerbehebung befassen. Gleichzeitig müssen Käufer, die einen Ampel-Countdown-Timer für Autos evaluieren, verstehen, wie das Modul mit unterschiedlichen Eingangsbedingungen, elektrischen Störungen, Überspannungsschutz und Feldkonfiguration umgeht.

Für FAMA ist das Countdown-Modul auf diese praktischen Anforderungen ausgelegt, anstatt die Countdown-Anzeige als isolierte Beleuchtungskomponente zu behandeln.

Den Aufbau eines Countdown-Ampelmoduls verstehen

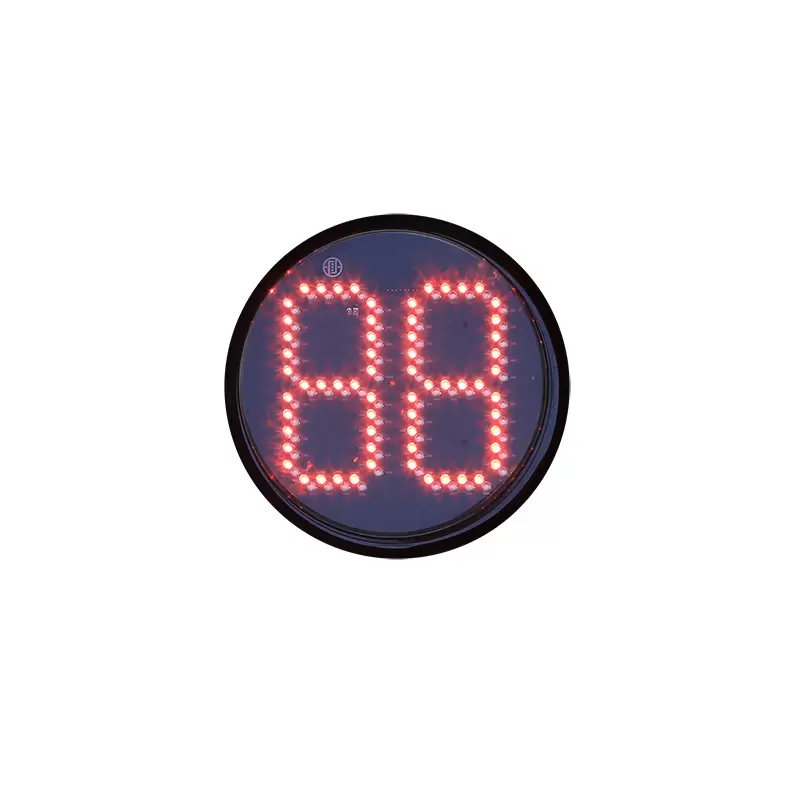

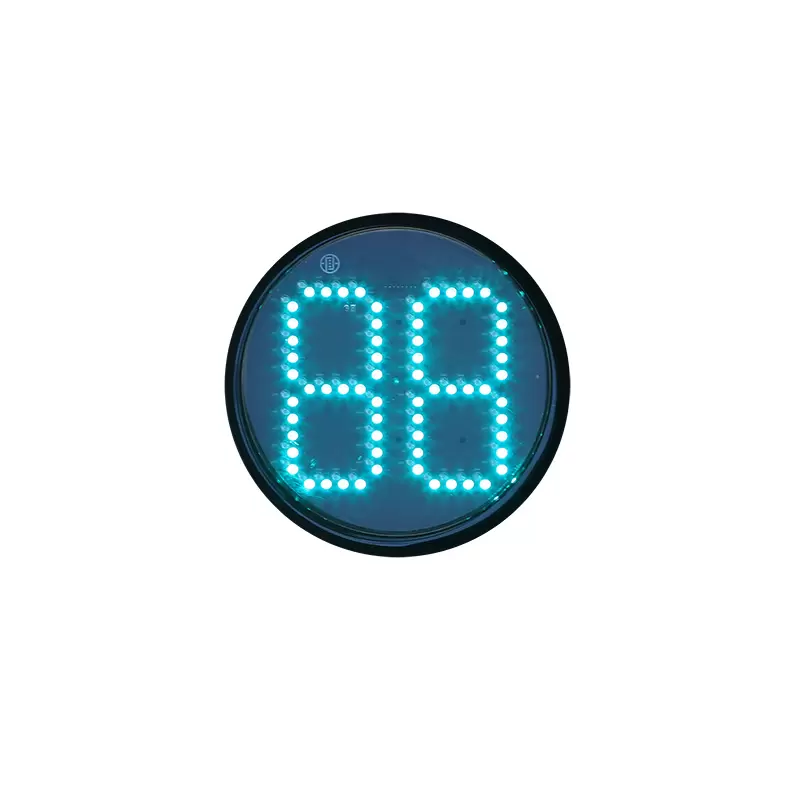

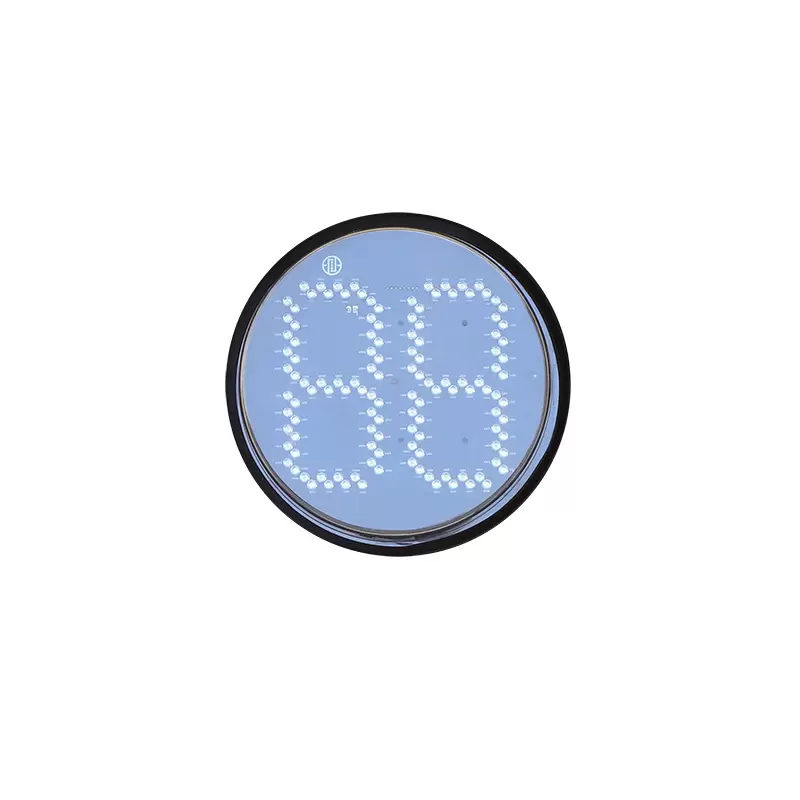

Das Countdown-Ampelmodul besteht aus einer optischen Linse, einer Lichtplatine, einer Steuerplatine, einem wasserdichten Ring und einer Lampenschale. Jede Komponente trägt zum Gesamtbetrieb des Moduls bei, während die Steuerplatine die wichtige Schnittstelle zwischen der Countdown-Anzeige und den elektrischen Signalen der Verkehrssignalanlage darstellt.

Die optische Linse und die Leuchttafel stehen in direktem Zusammenhang mit der visuellen Darstellung der Countdown-Informationen. Die Lampenschale ist Teil der physischen Struktur des Moduls, während der wasserdichte Ring die Gehäuse- und Schutzanforderungen der installierten Baugruppe erfüllt. Die Steuerplatine ist besonders wichtig, wenn das Modul den mit der Verkehrsampel verbundenen Eingang erkennen und interpretieren muss.

Für Beschaffungsteams bedeutet dies, dass die Bewertung eines Countdown-Signalmoduls nicht auf die Eigenschaften der LED-Anzeige beschränkt sein sollte. Die mechanische Struktur, die elektrische Erkennungsschaltung und die Controller-Schnittstelle müssen als ein System betrachtet werden.

Die Beziehung kann wie folgt zusammengefasst werden:

Ampeleingang → Signalerkennung → Steuerlogik → Countdown-Berechnung/-Anzeige → synchronisierte visuelle Ausgabe

Wenn das Eingangssignal nicht richtig erkannt oder interpretiert wird, kann es sein, dass die Countdown-Anzeige nicht mehr mit der Verkehrsampel übereinstimmt, selbst wenn die Anzeigehardware selbst normal funktioniert.

Die adaptive Erkennung ist von zentraler Bedeutung für die Countdown-Synchronisierung

Eine der wichtigsten technischen Anforderungen an einen Countdown-Timer für Verkehrsampeln ist die Fähigkeit, mit Schwankungen in der elektrischen Umgebung umzugehen.

Das Modul von FAMA verwendet eine patentierte Countdown-Erkennungsschaltung mit adaptiven Erkennungsfunktionen. Den bereitgestellten Produktinformationen zufolge kann die Schaltung automatisch verschiedene Eingangsspannungspegel anpassen, Betriebsschwellenwerte dynamisch anpassen und externe elektrische Störungen filtern.

Dieser Ansatz ist wichtig, da das Countdown-Modul nicht unabhängig von der Ampelsteuerung arbeitet. Seine Erkennungsschaltung muss den relevanten Signalzustand erkennen, bevor der Countdown angemessen reagieren kann.

Automatische Anpassung der Eingangsspannung

Ein Countdown-Modul kann je nach dem in einem Projekt verwendeten Ampelsteuerungssystem auf unterschiedliche Eingangsbedingungen stoßen. Anstatt sich auf eine feste Erkennungsbedingung zu verlassen, ermöglicht die adaptive Spannungserkennung dem Modul, den eingehenden Signalpegel anzupassen und eine geeignete Betriebsbedingung herzustellen.

Für ein Installationsteam ist die Kompatibilität der Eingangsspannung daher ein wichtiger Punkt, der bei der Inbetriebnahme überprüft werden muss.

Die Kernfragen sind:

• Welches Eingangssignal stellt der Lichtsignalsteuergerät zur Verfügung?

• Kann das Countdown-Modul dieses Signal richtig erkennen?

• Ist die gewählte Betriebsart für die Steuerung geeignet?

• Reagiert das Modul konsistent, wenn sich der Signalpegel innerhalb der geltenden Systembedingungen ändert?

Diese Fragen sollten vor der endgültigen Bereitstellung bestätigt werden und nicht als Fehlerbehebungsprobleme nach der Installation behandelt werden.

Dynamische Schwellenwertanpassung und Interferenzfilterung

Elektrische Störungen können die Signalerkennung erschweren. Wenn eine Erkennungsschaltung zu leicht auf unerwünschte elektrische Schwankungen reagiert, interpretiert das Countdown-Modul möglicherweise Störungen als gültigen Signalzustand.

Das adaptive Erkennungsdesign begegnet diesem Problem durch dynamische Schwellenwertanpassung und elektrische Interferenzfilterung. Anstatt einen unveränderlichen Erkennungsschwellenwert zu verwenden, kann die Schaltung ihren Betriebsschwellenwert entsprechend der erkannten Eingangsbedingung anpassen.

Bei einem Ampel-Countdown-Modul besteht das Ziel nicht nur darin, die Spannung zu erkennen. Es dient dazu, das beabsichtigte Verkehrskontrollsignal von unerwünschten elektrischen Störungen zu unterscheiden, sodass der Countdown mit dem tatsächlichen Signalzustand synchronisiert bleibt.

Dies ist besonders relevant, wenn ein Projekt mehrere elektrische Geräte, lange Verkabelungswege oder andere Quellen elektrischer Störungen enthält.

Ampel-Countdown-Timer fürs Auto: Installation und Systemkompatibilität

Bei der Auswahl eines Ampel-Countdown-Timers für ein Auto sollte die erste Frage die Kompatibilität mit dem vorhandenen Ampelsteuerungssystem sein und nicht das physische Erscheinungsbild des Displays.

Das Modul unterstützt drei adaptive Betriebsmodi. Gemäß den bereitgestellten Produktinformationen sind diese Betriebsarten so konzipiert, dass sie mit mehr als 99 % der wichtigsten nationalen und internationalen Lichtsignalsteuerungssysteme kompatibel sind.

Diese Zahl sollte als eine von der FAMA bereitgestellte Produktleistungsbeschreibung und nicht als universelle Branchenstatistik verstanden werden.

Für ein Installationsprojekt sollte der geeignete Betriebsmodus entsprechend der tatsächlichen Ampelsteuerung und den Signaleigenschaften bestimmt werden. Die grundlegende Inbetriebnahmesequenz sollte Folgendes umfassen:

1. Bestätigen Sie den Ampelcontroller und seine Ausgangseigenschaften.

2. Bestätigen Sie den erforderlichen Stromeingang und die Kommunikationsschnittstelle.

3. Wählen Sie den passenden adaptiven Betriebsmodus.

4. Schließen Sie das Countdown-Modul entsprechend den Verkabelungsanforderungen des Projekts an.

5. Prüfen Sie, ob das Modul den Ampeleingang korrekt erkennt.

6. Stellen Sie sicher, dass der angezeigte Countdown dem tatsächlichen roten oder grünen Signalzustand entspricht.

7. Schließen Sie die Parameterinbetriebnahme ab, bevor Sie die Kreuzung in den Normalbetrieb überführen.

Ein Countdown-Modul-Handbuch sollte daher als Inbetriebnahmereferenz und nicht nur als Installationsdiagramm betrachtet werden.

Was zu überprüfen ist, wenn der Countdown nicht synchronisiert ist

Wenn die Countdown-Anzeige nicht normal ist, das Eingangssignal nicht erkannt werden kann oder nicht mit der Ampel übereinstimmt, ist ein sofortiger Austausch des Moduls nicht unbedingt der erste Schritt.

Das Installationsteam sollte zunächst den Zusammenhang zwischen Controller, Eingangssignal und Modulkonfiguration untersuchen.

Wichtige Kontrollpunkte sind:

Eingangssignal:
Bestätigen Sie, dass die Ampelsteuerung das erwartete Signal an das Countdown-Modul liefert.

Eingangsspannung:
Überprüfen Sie, ob der tatsächliche Eingangszustand für den ausgewählten Erkennungsmodus geeignet ist.

Betriebsmodus:
Bestätigen Sie, dass einer der drei adaptiven Betriebsmodi für das entsprechende Steuerungssystem korrekt ausgewählt wurde.

Erkennungsschwelle:
Überprüfen Sie, ob die Erkennungsschaltung das beabsichtigte Signal korrekt erkennt und keine elektrischen Störungen.

Kommunikationsschnittstelle:
Wenn es um Kommunikation geht, überprüfen Sie die Schnittstellenverbindung und -konfiguration.

Countdown-Synchronisation:
Vergleichen Sie die Countdown-Anzeige mit dem tatsächlichen Ampelzustand während der Inbetriebnahme. Eine funktionierende Anzeige bedeutet nicht automatisch, dass der Countdown korrekt synchronisiert ist.

Diese Fehlerbehebungssequenz hilft dabei, ein elektrisches Eingangsproblem, ein Konfigurationsproblem und ein tatsächliches Hardwareproblem zu unterscheiden, bevor unnötige Komponenten ausgetauscht werden.

Doppelter Überspannungsschutz für Verkehrssignalanwendungen

Da Verkehrssignalanlagen im Freien installiert werden, ist der Schutz vor Überspannungen ein wichtiger Aspekt.

Das Modul von FAMA bietet einen doppelten Überspannungsschutz, der sowohl den Stromeingang als auch die Kommunikationsschnittstelle abdeckt. Der Zweck besteht darin, die Auswirkungen von Blitzeinschlägen und Hochspannungsstößen auf die Geräte zu reduzieren.

Für Systemintegratoren ist diese Unterscheidung wichtig. Der Schutz nur des Stromeingangs schützt nicht vor potenziellen Überspannungen durch eine Kommunikationsschnittstelle. Ein Modul, das Schutz auf beiden Pfaden umfasst, bietet ein umfassenderes Schutzdesign für die von der Ausrüstung verwendeten elektrischen Schnittstellen.

Den bereitgestellten Produktinformationen zufolge kann dieses Design die Ausfallraten reduzieren und die Wartungskosten um über 50 % senken. Dies sollte speziell als von FAMA angegebene Produktleistungsbeschreibung behandelt werden und nicht als garantierte Reduzierung für jedes Projekt oder jede Installationsumgebung verallgemeinert werden.

Für Käufer sollte daher der Überspannungsschutz zusammen mit der elektrischen Umgebung des Standorts, dem Erdungsdesign, den Installationsbedingungen und dem gesamten Verkehrssignalschutzsystem bewertet werden.

Fernkonfiguration ohne Hardware-Austausch

Bei Verkehrsprojekten kommen nicht immer identische Steuerungsanforderungen zum Einsatz. Ein für ein Projekt konfiguriertes Modul benötigt möglicherweise andere Systemparameter, wenn es an einer anderen Kreuzung oder Ampelumgebung eingesetzt wird.

Das Modul unterstützt die Fernkonfiguration über ein PC-basiertes übergeordnetes Steuerungssystem. Systemparameter können online angepasst werden, ohne dass die Hardware ausgetauscht werden muss.

Dies bietet einen praktischen Vorteil bei der Projektinbetriebnahme und -wartung. Anstatt das Modul einfach zu entfernen, weil ein Konfigurationsparameter geändert werden muss, kann autorisiertes technisches Personal die relevanten Systemparameter über das übergeordnete Steuerungssystem anpassen.

Für Auftragnehmer, die mehrere Kreuzungen verwalten, kann dies den Einsatz vereinfachen, wenn unterschiedliche Projektanforderungen berücksichtigt werden müssen, ohne dass das physische Modul geändert werden muss.

Dennoch sollte die Fernkonfiguration als Teil des Inbetriebnahmeprozesses betrachtet werden und nicht als Ersatz für die korrekte Steuerungskompatibilität und Signalverkabelung.

Wie Käufer ein Countdown-Verkehrssignalmodul bewerten sollten

Für Käufer von Verkehrsausrüstung im Ausland sollte eine nützliche Überprüfung der Spezifikationen mehr als nur die Displaygröße oder das Erscheinungsbild abdecken.

1. Kompatibilität von Verkehrssignalsteuerungen

Bestätigen Sie die Kompatibilität des Moduls mit der vom Projekt verwendeten Controller- und Signalsteuerungsarchitektur. Adaptive Betriebsmodi können besonders wichtig sein, wenn das Projekt unterschiedliche Steuerungssysteme umfasst.

2. Eingangsspannungserkennung

Bestätigen Sie, wie das Modul das Eingangssignal erkennt und ob es sich an die jeweiligen Eingangsspannungsbedingungen anpassen kann.

3. Countdown-Synchronisierung

Die entscheidende Frage ist, ob das Modul den Zustand der Ampel konsistent erkennen und die Countdown-Anzeige mit dem Fahrzeugsignal synchron halten kann.

4. Filterung elektrischer Störungen

Fragen Sie, wie die Erkennungsschaltung mit unerwünschten elektrischen Störungen umgeht. Dies ist besonders wichtig, wenn in komplexen elektrischen Umgebungen eine stabile Signalerkennung erforderlich ist.

5. Überspannungsschutz für Strom und Kommunikation

Prüfen Sie, ob sowohl für den Stromeingang als auch für die Kommunikationsschnittstelle ein Überspannungsschutz vorhanden ist, anstatt nur den Stromschutz in Betracht zu ziehen.

6. Konfiguration und Inbetriebnahme

Bestätigen Sie, ob Parameter aus der Ferne konfiguriert werden können und ob der Konfigurationsprozess ohne Austausch der Hardware abgeschlossen werden kann.

7. Physischer Schutz und Wartung

Die optische Linse, die Lichtplatine, die Steuerplatine, der wasserdichte Ring und die Lampenschale sollten als Teil der gesamten Modulstruktur betrachtet werden. Installationsteams sollten vor der Bereitstellung auch die geltenden Umgebungs- und Wartungsanforderungen kennen.

FAMAs Ansatz für Countdown-Anwendungen für Verkehrssignale

Yangzhou FAMA Intelligent Equipment Co., Ltd. (FAMA) bietet integrierte intelligente Transportlösungen, die intelligente Signalsteuerung, intelligente Verkehrssicherheit und multifunktionale intelligente 5G-Masten umfassen. Das Produktportfolio für Verkehrsampeln umfasst Verkehrssignalsteuerungen, Fahrzeugampeln, Countdown-Timer und Ampelmodule.

FAMA – das führende Unternehmen in der chinesischen Verkehrssignalbeleuchtungsindustrie

Das Projektportfolio von FAMA umfasst auch Verkehrssignal- und Countdown-Timer-Projekte in Märkten wie Malaysia, Brasilien, Tunesien, Chile, Peru, Argentinien, Kolumbien, Paraguay, Ecuador und Uruguay.

Für Käufer, die ein Ampel-Countdown-Modul evaluieren, können diese Projektreferenzen zusätzlichen Kontext bieten, wenn sie sich die Produktpalette und Anwendungserfahrung des Herstellers ansehen. Das Produktportfolio von FAMA kann im Produktbereich für Verkehrssignale eingesehen werden, während die Projektseiten Beispiele für den Einsatz von Verkehrssignalen in verschiedenen Märkten in Übersee enthalten.

Fazit: Worauf es bei einem Countdown-Modul ankommt

Ein Ampel-Countdown-Modul sollte als Teil des gesamten Verkehrssteuerungssystems und nicht als eigenständige Anzeige bewertet werden.

Für ein Countdown-Ampelmodul-Handbuch sind die kritischen Bereiche Installation, Controller-Anschluss, adaptive Betriebsmodusauswahl, Eingangssignalerkennung, Spannungsanpassung, Schwellenwertanpassung, Countdown-Synchronisierung und Parameterinbetriebnahme.

Bei einem Ampel-Countdown-Timer für Autos sollten Käufer zusätzlich die Controller-Kompatibilität, Kommunikationsschnittstellen, die Filterung elektrischer Störungen, den doppelten Überspannungsschutz, die Fernkonfiguration und die Wartungsanforderungen prüfen.

Der praktische Zusammenhang zwischen diesen Funktionen ist unkompliziert: Die korrekte Signalkompatibilität ermöglicht die Erkennung; adaptive Erkennung unterstützt stabile Signalerkennung; Spannungsanpassung und Schwellenwertanpassung helfen dabei, das beabsichtigte Signal von Störungen zu unterscheiden. genaue Erkennung unterstützt Countdown-Synchronisierung; Überspannungsschutz schützt die elektrischen Schnittstellen; und die Fernkonfiguration kann die Inbetriebnahme und Wartung vereinfachen.

Für Verkehrstechnikunternehmen, Systemintegratoren und Infrastrukturunternehmer ist diese technische Kette eine sinnvollere Grundlage für die Auswahl eines Ampel-Countdown-Moduls als nur die Anzeigespezifikationen.
