Intelligente, segmentierte Countdown-Ampel in Kastenform für städtische Fußgängerüberwege

Überblick

Produkteinführung:

Die Segmentampel mit Countdown (Kastenform) ist eine integrierte Einheit, bestehend aus Segmenten, Steuereinheit, Netzteil und Gehäuse. Sie eignet sich für verschiedene Ampelsteuerungen an Kreuzungen.

Fügen Sie die zu Ihrem Projekt

Kontaktieren Sie uns, um zu bestellen

Funktionale Merkmale

Universelle Kompatibilität für optimierte Betriebsabläufe und Wartung
Das Gerät unterstützt drei adaptive Betriebsmodi und gewährleistet so die Kompatibilität mit über 99 % der gängigen nationalen und internationalen Ampelsteuerungssysteme. Diese Konstruktion reduziert sowohl die Installationskomplexität als auch den Aufwand für die Inbetriebnahme und verbessert dadurch die Gesamteffizienz im Betrieb und bei der Wartung.
Adaptive Erkennung für zuverlässige Leistung
Durch die Integration einer patentierten Countdown-Erkennungsschaltung mit adaptiven Erkennungsfunktionen kann das Produkt Eingangsspannungspegel automatisch anpassen, Betriebsschwellenwerte dynamisch einstellen und externe elektrische Störungen effektiv herausfiltern. Dies gewährleistet einen stabilen und synchronisierten Betrieb in unterschiedlichen Stromversorgungsumgebungen.
Doppelter Überspannungsschutz für geringere Wartungskosten
Sowohl die Stromzufuhr als auch die Kommunikationsschnittstellen sind mit professionellen Überspannungsschutzmechanismen ausgestattet. Diese Schutzmechanismen mindern wirksam Schäden durch Blitzeinschläge und Überspannungen, verbessern die Gerätestabilität, reduzieren Ausfallraten erheblich und senken die Wartungskosten um über 50 %.
Visuelle und flexible Konfiguration zur Erfüllung vielfältiger Marktanforderungen
Das Gerät unterstützt die Fernkonfiguration über ein PC-basiertes übergeordnetes Steuerungssystem. Systemparameter können online angepasst werden, ohne dass ein Hardwareaustausch erforderlich ist. Dies ermöglicht eine schnelle Anpassung an unterschiedliche Projektanforderungen und verbessert die Effizienz bei der Bereitstellung und Wartung deutlich.

Auf einen Blick

Produktmodell	DX-4-G-1-FM61	DX-3-G-1-FM81	DX-3-G-1-FM91	DX-5-G-1-FM121
Größe der lichtemittierenden Oberfläche (LES)	600 mm x 400 mm	800 mm x 600 mm	900 mm x 600 mm	1200 mm x 600 mm
Executive Standard	GA/T 508-2014	GA/T 508-2014	GA/T 508-2014	GA/T 508-2014
Gehäusematerial	Verzinktes Blech	Verzinktes Blech	Verzinktes Blech	ABS-Kunststoffgehäuse
Signallichtfarbe	□Rot □Gelb □Grün	□Rot □Gelb □Grün	□Rot □Gelb □Grün	□Rot □Gelb □Grün
Maskenfarbe	Transparent	Transparent	Transparent	Transparent
Visiere	Oberer Lichtschutz: 405 × 265 × 17 mm; Linke und rechte Lichtblenden: 265 × 230 × 0,8 mm	Oberes Lichtschild: 760 × 250 × 31,4 mm; Linkes und rechtes Lichtschild: 250 × 510 × 15 mm	Oberer Lichtschutz: 860 × 250 × 15 mm; Linke und rechte Lichtblenden: 250 × 510 × 15 mm	1205 x 265 x 17 mm
Betriebsspannung	AC 85 V ~ 264 V / 47 Hz ~ 63 Hz	AC 85 V ~ 264 V / 47 Hz ~ 63 Hz	AC 85 V ~ 264 V / 47 Hz ~ 63 Hz	AC 85 V ~ 264 V / 47 Hz ~ 63 Hz
Betriebsart	□ Lernmodus □ Auslösemodus □ Kommunikationsmodus □ Kompatibilitätsmodus	□ Lernmodus □ Auslösemodus □ Kommunikationsmodus □ Kompatibilitätsmodus	□ Lernmodus □ Auslösemodus □ Kommunikationsmodus □ Kompatibilitätsmodus	□ Lernmodus □ Auslösemodus □ Kommunikationsmodus □ Kompatibilitätsmodus
Anzeigebereich	0–9 Sekunden	0–99 Sekunden	0–199 s	0 bis 999 Sekunden
LED-Anzahl	Roter Countdown: 175 Stück Gelber Countdown: 182 Stück Grüner Countdown: 154 Stück	Roter Countdown: 350 Stück Gelber Countdown: 182 Stück Grüner Countdown: 308 Stück	Roter Countdown: 624 Stück Gelber Countdown: 294 Stück Grüner Countdown: 384 Stück	Roter Countdown-Timer: 819 Stück Gelber Countdown-Timer: 588 Stück Grüner Countdown-Timer: 504 Stück
Lampenstromverbrauch	≤12W	≤25W	≤30W	≤30W
Leistungsaufnahme der gesamten Maschine	≤15W@AC220/50HZ	≤20W@AC220/50HZ	≤20W@AC220/50HZ	≤30W@AC220/50HZ
LED-Wellenlänge	Rot: 625 ± 5 nm Gelb: 590 ± 5 nm Grün: 505 ± 5 nm	Rot: 625 ± 5 nm Gelb: 590 ± 5 nm Grün: 505 ± 5 nm	Rot: 625 ± 5 nm Gelb: 590 ± 5 nm Grün: 505 ± 5 nm	Rot: 625 ± 5 nm Gelb: 590 ± 5 nm Grün: 505 ± 5 nm
Lichtstärke	5000–15000 cd/m²	5000–15000 cd/m²	5000–15000 cd/m²	5000–15000 cd/m²
LED-Lebensdauer	≥100000h	≥100000h	≥100000h	≥100000h
Isolationswiderstand	>2MΩ	>2MΩ	>2MΩ	>2MΩ
Ansprechzeit	Start-/Herunterfahrzeit < 100 ms	Start-/Herunterfahrzeit < 100 ms	Start-/Herunterfahrzeit < 100 ms	Start-/Herunterfahrzeit < 100 ms
Betriebstemperatur	-40℃ bis +80℃	-40℃ bis +80℃	-40℃ bis +80℃	-40℃ bis +80℃
Relative Luftfeuchtigkeit	≤97% RH	≤97% RH	≤97% RH	≤97% RH
Schutzklasse	IP55	IP55	IP55	IP55
Sichtweite	≥300 m	≥300 m	≥300 m	≥300 m
Verpackungsspezifikationen	1 Stück pro Karton, Größe: 56,5 × 64,5 × 19,5 cm; Gewicht: 11,75 ± 0,5 kg	1 Stück pro Karton, Größe: 84,5 × 64,5 × 16 cm; Gewicht: 24,7 ± 0,5 kg	1 Stück pro Karton, Größe: 97 × 67 × 20 cm; Gewicht: 26,5 ± 0,5 kg	1 Stück pro Karton, Größe: 138 × 68 × 23 cm; Gewicht: 18,8 ± 0,5 kg

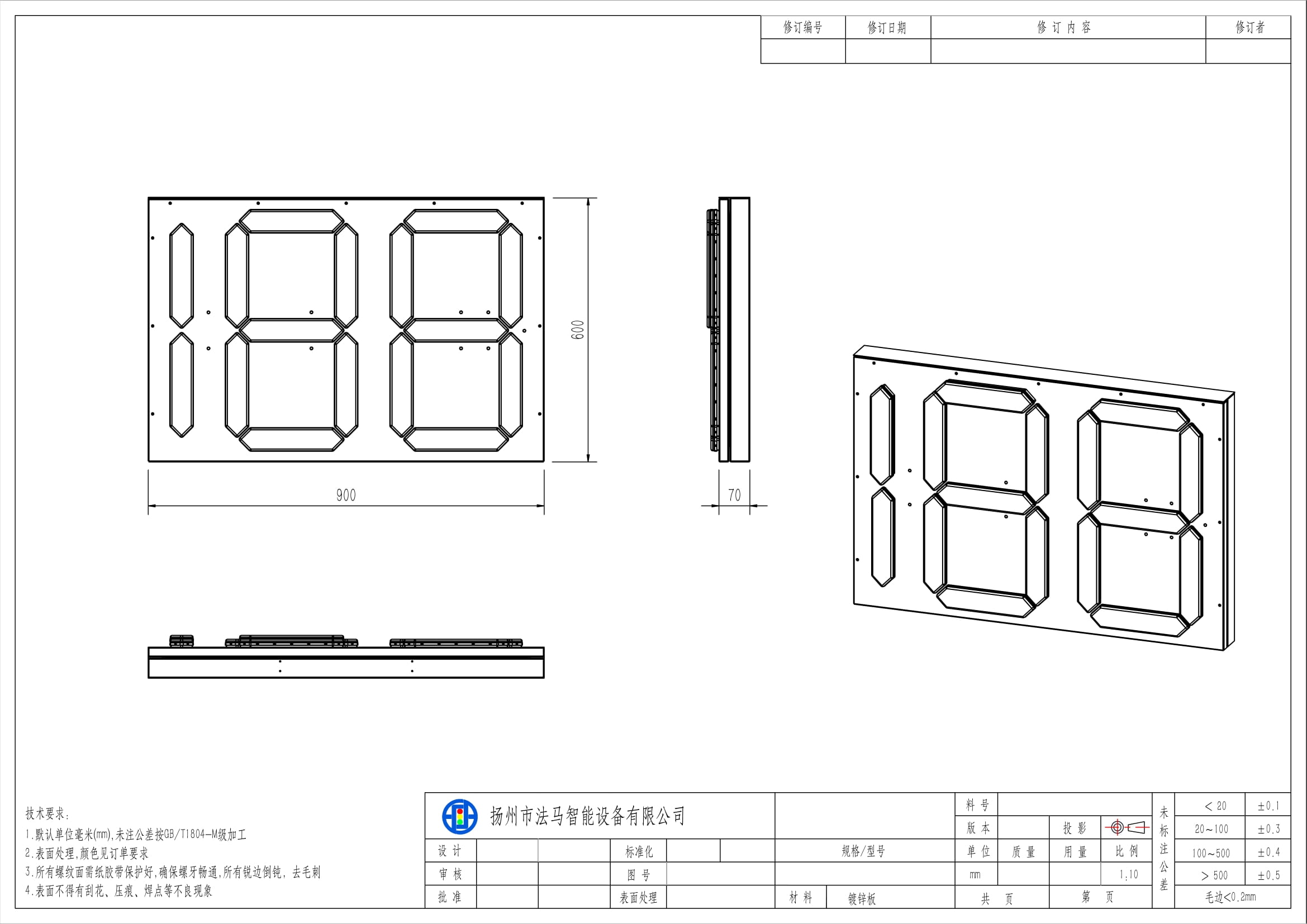

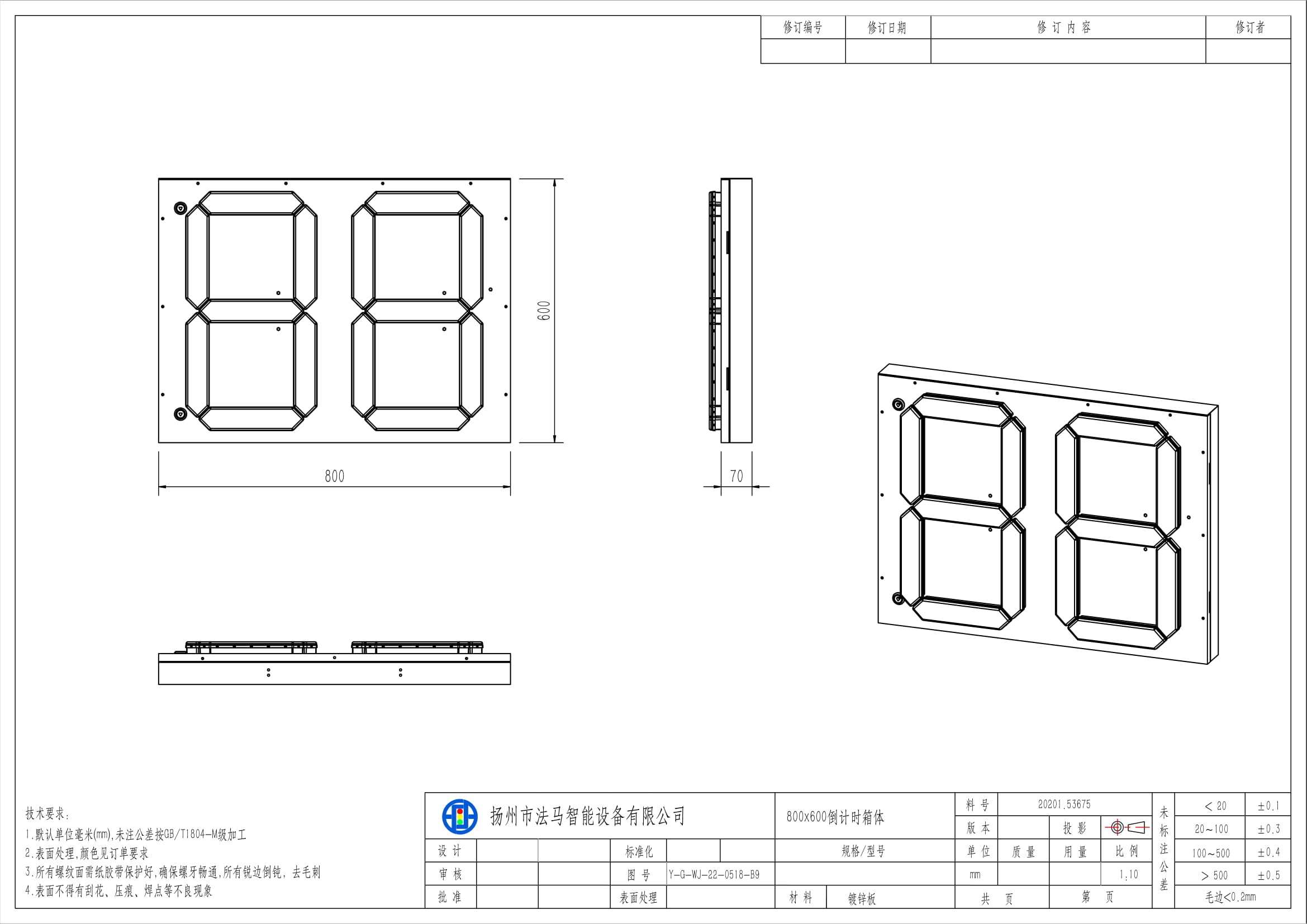

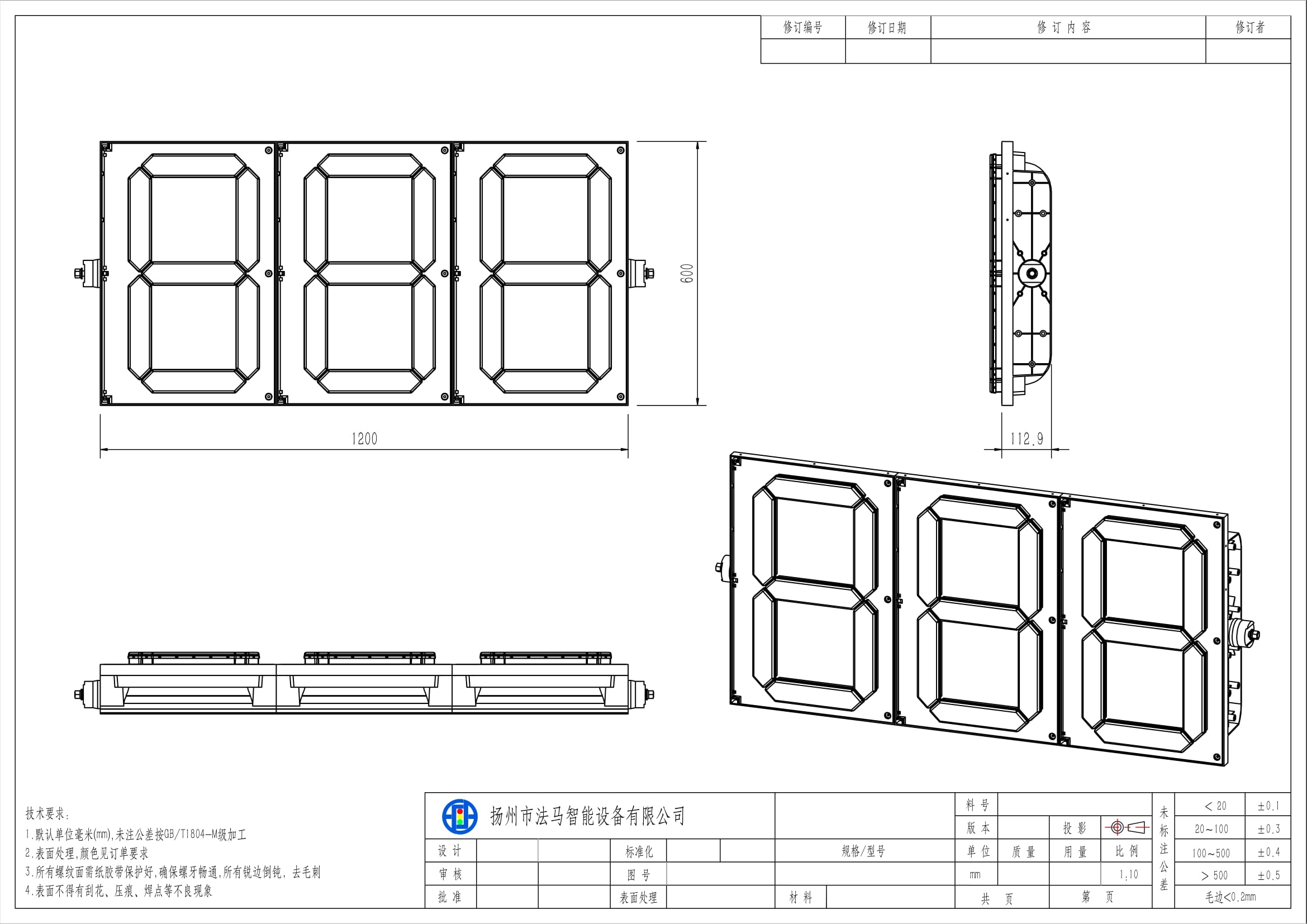

Strukturkomponenten

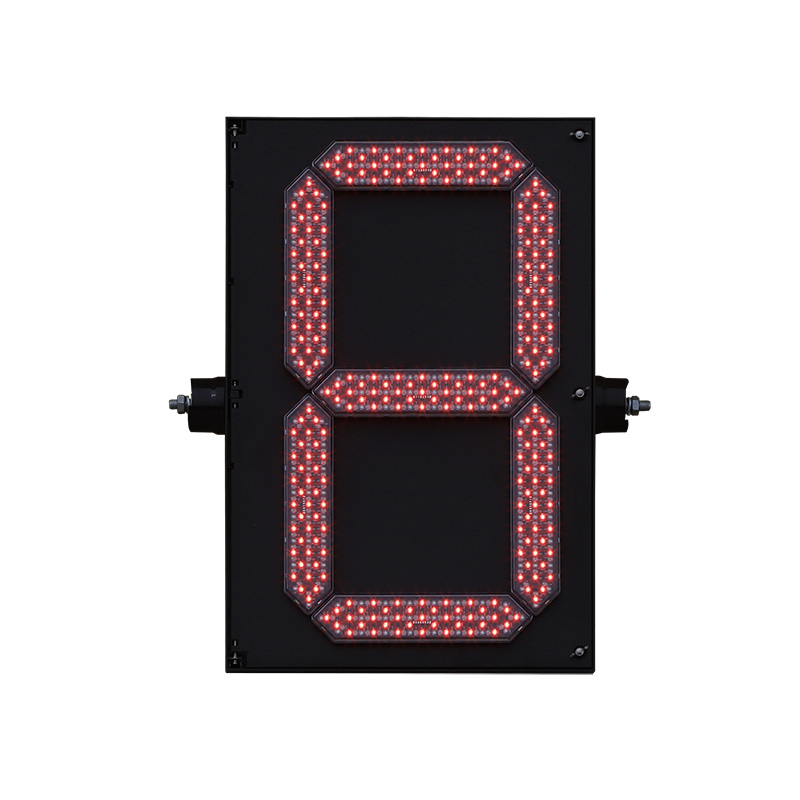

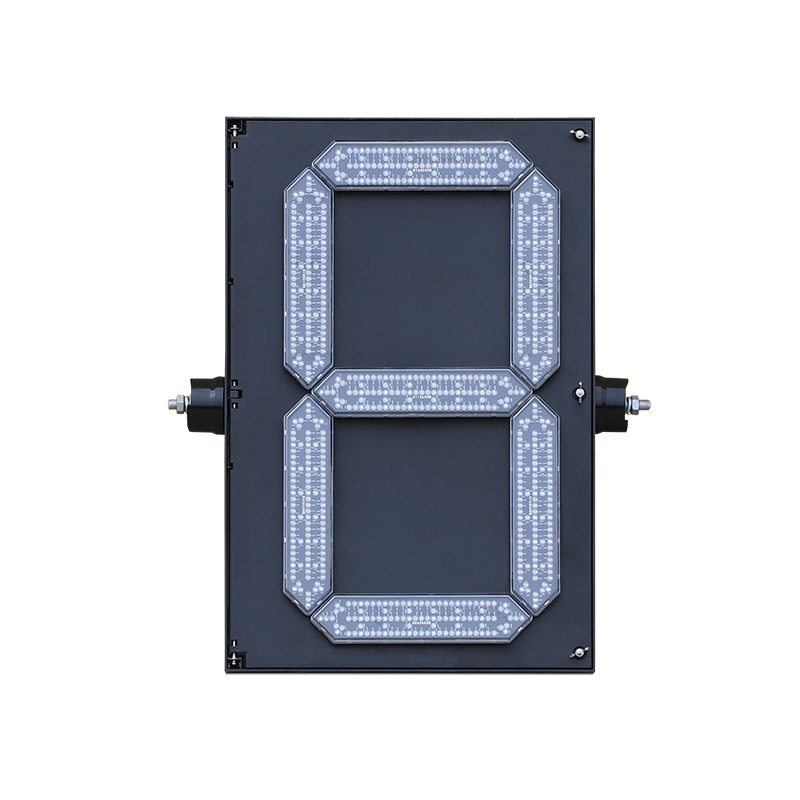

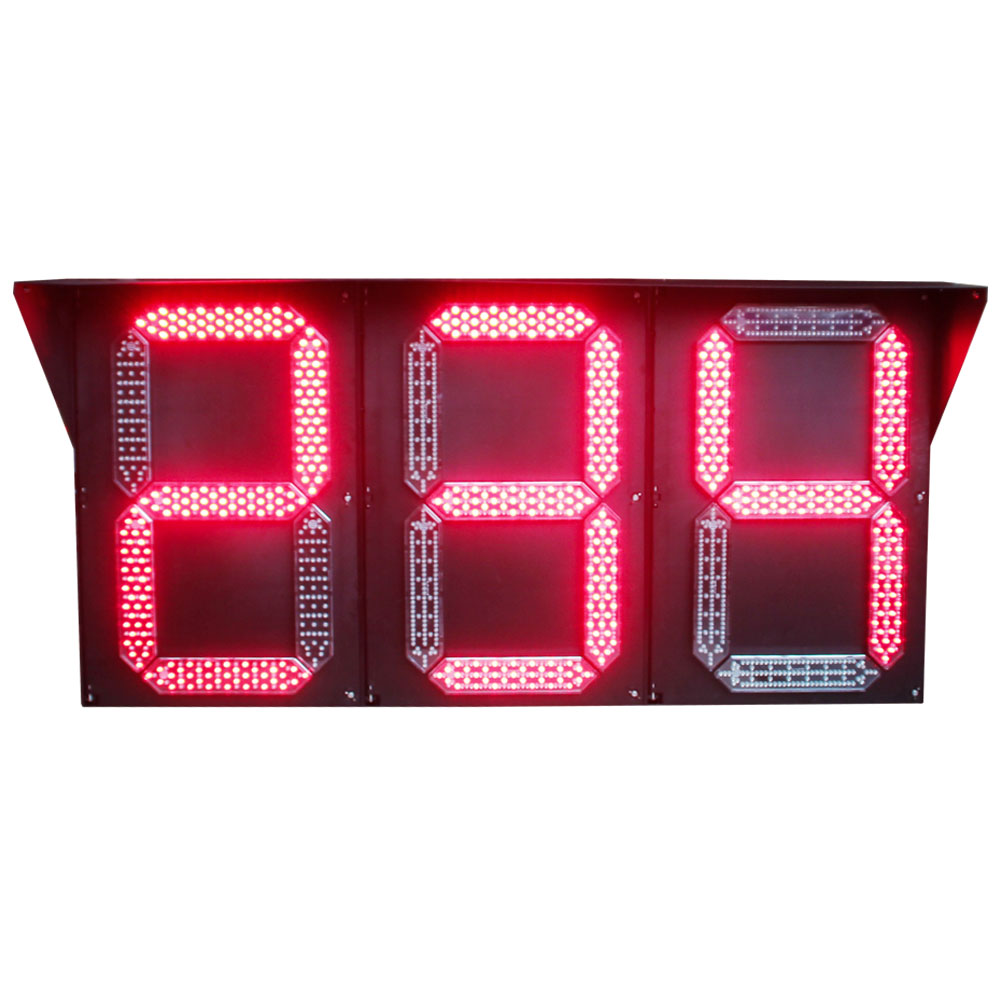

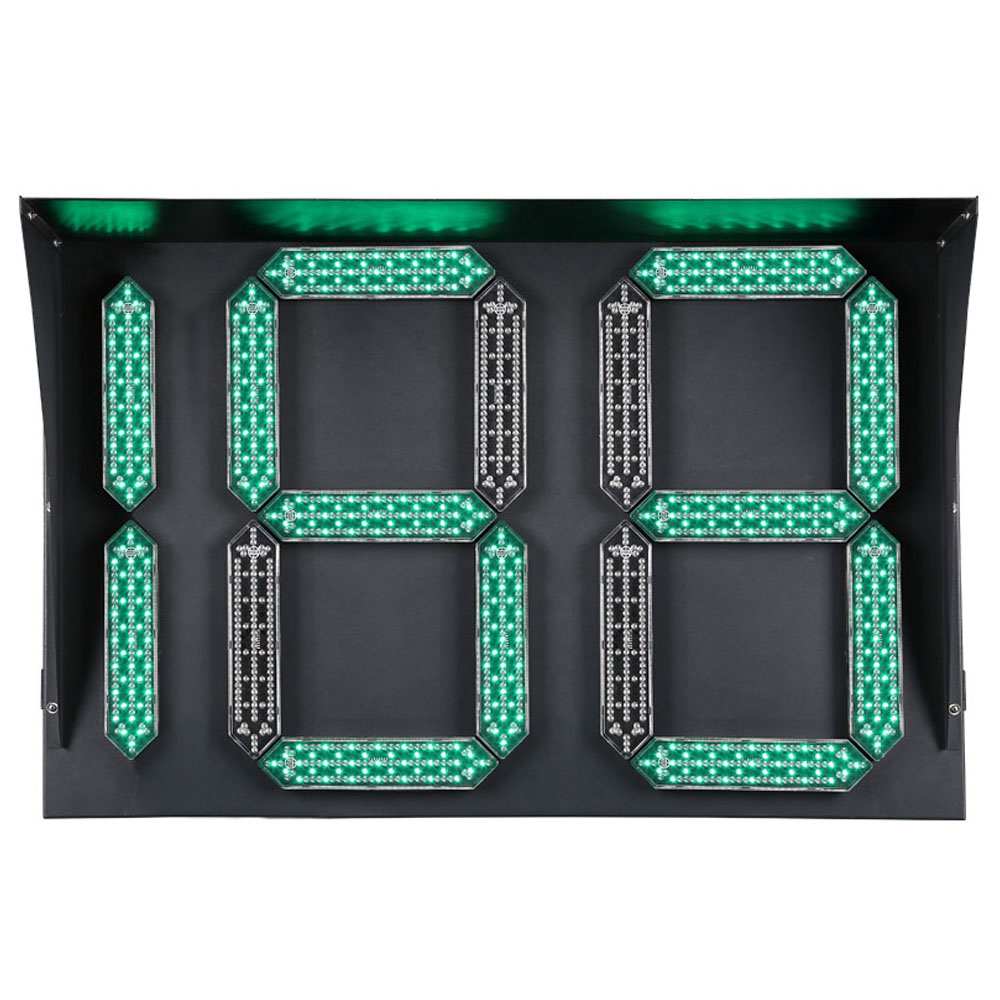

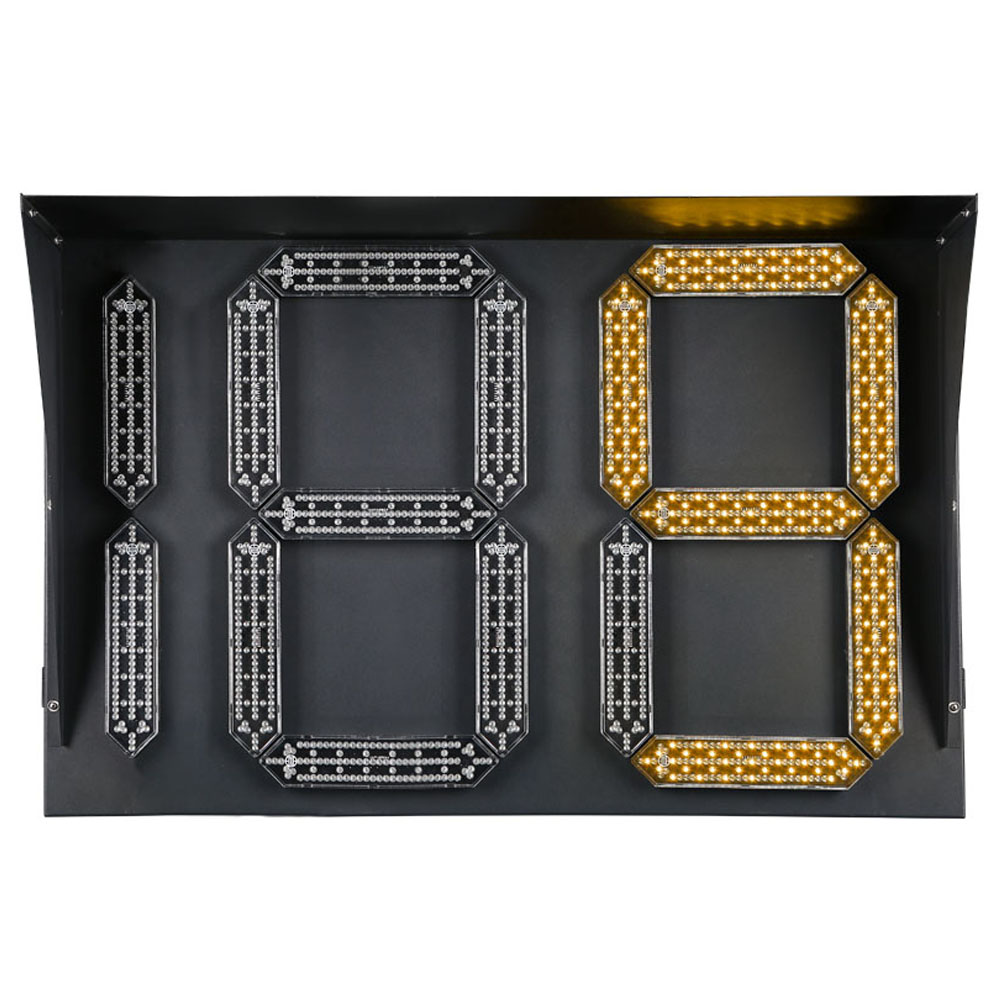

Segmenttyp Countdown-Ampel (Kastenform) -

Segmenttyp Countdown-Ampel (Kastenform)
-
